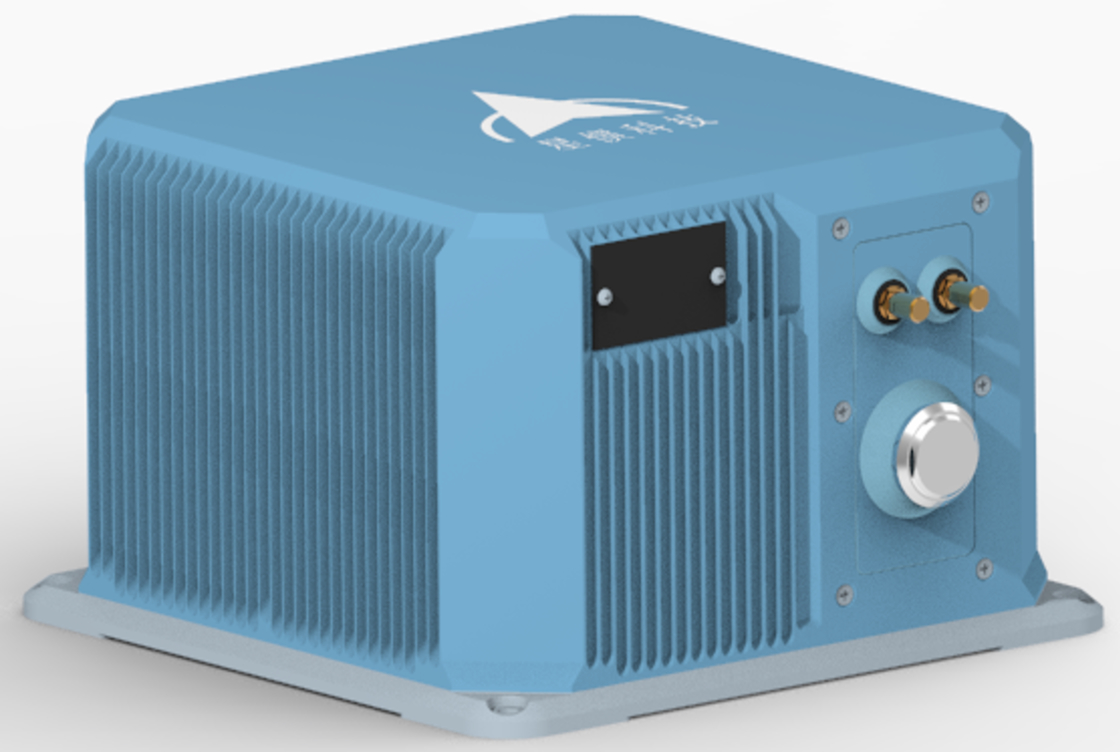

Kleine Größe TDFG99IMU Faseroptische Trägheitseinheit hohe Genauigkeit Leichtgewicht

Kleine Größe TDFG99IMU Faseroptische Trägheitseinheit hohe Genauigkeit Leichtgewicht
Kleine Größe TDFG99IMU Faseroptische Trägheitseinheit hohe Genauigkeit Leichtgewicht Kleine Größe TDFG99IMU Faseroptische Trägheitseinheit hohe Genauigkeit Leichtgewicht

Großes Bild :  Kleine Größe TDFG99IMU Faseroptische Trägheitseinheit hohe Genauigkeit Leichtgewicht

Produktdetails:
Herkunftsort: CHINA
Markenname: NAVI OPTICS
Zertifizierung: CCS
Modellnummer: Tdfg99imu
Dokument: TDF99IMU0 Fiber Optic Inert...it.pdf
Zahlung und Versand AGB:
Min Bestellmenge: ein Satz
Verpackung Informationen: Kartonbox
Zahlungsbedingungen: L/c, t/t
Kontakt

Kleine Größe TDFG99IMU Faseroptische Trägheitseinheit hohe Genauigkeit Leichtgewicht

Beschreibung
Stabilität der Nullbias (100S): 00,005°/h Null -Bias -Stabilität (10s): 00,01°/h
Stabilität der variablen Temperatur null Vorspannung: 00,02°/h Volltemperaturskala -Faktor: ≤150ppm
Zufälliger Gangkoeffizient: 0,001 °/h Eingabebereich: 400 °/s
Hervorheben:

kleine Glasfaserinersatzmaschine

,

Hochgenauer Imu-Sensor

,

leichte Trägheitsmessungseinheit

Kleine TDFG99IMU Faseroptische Trägheitseinheit Hohe Genauigkeit Geringes Gewicht


* Übersicht

Diese faseroptische Trägheitseinheit bietet ein kompaktes, leichtes Design mit geringem Stromverbrauch und hoher Präzision. Sie verfügt über eine Acht-Punkt-Vibrationsdämpfung, die eine zuverlässige Leistung in Umgebungen mit hohen Stößen und Vibrationen ermöglicht. Sie eignet sich für reine Strapdown-Anwendungen und erfüllt die Anforderungen von unbemannten Plattformen der nächsten Generation, Unterwasser-/Torpedosystemen sowie Land-, Luft- und Raketenwaffenplattformen, die miniaturisierte und dennoch hochpräzise Trägheitstechnologie benötigen. Darüber hinaus bietet sie dynamische Messmöglichkeiten sowohl für die Winkel- als auch für die Linearbewegung des Trägers.



* Leistung

Projekt Inhalt Index Anmerkungen
Leistungsindikatoren des Gyroskops
Nullpunktversatz-Indikator Nullpunktstabilität (100s) 0,005°/h
Nullpunktstabilität (10s) 0,01°/h
Nullpunktstabilität bei variabler Temperatur 0,02°/h
Skalierungsfaktor Skalierungsfaktor bei voller Temperatur ≤150ppm
Andere Indikatoren Zufallswanderungskoeffizient 0,001°/h
Eingangsbereich 400°/s
Leistungsindikatoren des Beschleunigungsmessers
Abweichungsindex Monatlicher Gesamtfehler der Abweichung 20μg
Nullpunktversatz-Indikator Temperaturabhängigkeit des Nullpunktversatzes 20μg/℃
Skalierungsfaktor Monatlicher Gesamtfehler des Skalierungsfaktors 20ppm
Temperaturabhängigkeit des Skalierungsfaktors 20ppm/℃
Bereichsindikator Eingangsbereich ±20g
Eigenschaften der gesamten Maschine
Umgebungsleistungsindikatoren Betriebstemperatur -40℃～60℃
Lagertemperatur -45℃～70℃
Allgemeine Anforderungen Stromversorgung 18～36V(DC)
Stabiler Stromverbrauch ≤15W Anlaufstromverbrauch ≤ 25W



* Elektrische Schnittstellen

Pin Konnektivität Signalname Signalmerkmale
39,40 Externe Stromversorgung PCS-Stromversorgung positiv 24V
41,42
PCS-Stromversorgung Masse Masse
5 200Hz Signalausgang IMU_TX1+ IMU-Datenausgang positiv
6
IMU_TX1- IMU-Datenausgang negativ
9 Synchronisationssignal IMU_SYN+ IMU-Synchronisationssignal positiv
10
IMU_SYN- IMU-Synchronisationssignal negativ



* Strukturelles Aussehen und Abmessungen

Kleine Größe TDFG99IMU Faseroptische Trägheitseinheit hohe Genauigkeit Leichtgewicht 0


Größe und Tag:

fiber optic inertial measurement unit,

small fiber optic inertial unit,

low power IMU sensor
