Kleine, hochpräzise Laserinertial-Einheit TDL45IMU für Umgebungen mit starkem Aufprall und Schwingungen

Name: Kleine, hochpräzise Laserinertial-Einheit TDL45IMU für Umgebungen mit starkem Aufprall und Schwingungen
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl45imu
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: Tdl45imu

Herkunftsort: CHINA

Zertifizierung: CCS

Mindestbestellmenge: ein Satz

Zahlungsbedingungen: L/c, t/t

Standardverpackung: Kartonbox

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Produktübersicht

Kleine, hochpräzise Laserinertialmaschine TDL45IMU Diese kompakte Laserinertial-Einheit bietet außergewöhnliche Leistung mit geringer Größe, geringem Gewicht, geringem Stromverbrauch und hoher Genauigkeit.Es hält starken Einschlägen stand, Hochvibrationsumgebungen und unterstützt ein reines ...

Produktanpassungsattribute

Hervorheben

Kleine hochpräzise TDL45IMU Trägheitseinheit

,

Laser-Trägheitseinheit

,

stoßfest

Stabilität der Nullbias (100S):

00,01°/h

Zero-Bias-Wiederholbarkeit:

00,005°/h

Volltemperaturskala -Faktor:

≤5 ppm

Zufälliger Gangkoeffizient:

0,002 °/h

Eingabebereich:

400 °/s

Produktbeschreibung

Kleine, hochpräzise Laserinertialmaschine TDL45IMU

Diese kompakte Laserinertial-Einheit bietet außergewöhnliche Leistung mit geringer Größe, geringem Gewicht, geringem Stromverbrauch und hoher Genauigkeit.Es hält starken Einschlägen stand, Hochvibrationsumgebungen und unterstützt ein reines Strapdown-Design für verschiedene unbemannte Plattformen und Waffensysteme.

Produktübersicht

Die TDL45IMU ist für anspruchsvolle Anwendungen konzipiert und bietet eine dynamische Messung der Winkelbewegung des Trägers und lineare Bewegungsinformationen.in der Luft, und Raketenwaffenplattformen, die eine kompakte, hochpräzise Trägheitsnavigation erfordern.

Leistungsspezifikationen

Leistung des Gyroskops

Parameter	Spezifikation	Wert
Null-Bias-Stabilität (100s)	Null-Vorurteilsindikator	00,01°/h
Wiederholbarkeit ohne Bias		00,005°/h
Volltemperatur-Skalafaktor	Skalafaktor	≤ 5 ppm
Zufälliger Gangkoeffizient	Andere Indikatoren	00,002°/h
Eingangsbereich		400°/s

Leistung des Beschleunigungsmessers

Parameter	Spezifikation	Wert
Abweichung Monatlicher Gesamtfehler	Abweichungsindex	20 μg
Temperaturempfindlichkeit bei Null-Bias	Null-Vorurteilsindikator	20 μg/°C
Skalafaktor monatlicher umfassender Fehler	Skalafaktor	20 ppm
Temperaturempfindlichkeit des Skalenfaktors		20 ppm/°C
Eingangsbereich	Bereichsanzeige	± 20 g

Umwelt- und allgemeine Spezifikationen

Parameter	Spezifikation	Wert	Anmerkungen
Betriebstemperatur	Umweltleistung	-40°C ∼60°C
Speichertemperatur		-45°C ∼70°C
Stromversorgung	Allgemeine Anforderungen	18 ̊36V (gleiche Gleichstromleistung)
Stabiler Stromverbrauch		≤ 20 W	Anlaufstromverbrauch ≤ 25 W

Elektrische Schnittstellen

Ausrüstung	Verbindungsfähigkeit	Name des Signals	Signalmerkmale
1,12	Außenstromversorgung	PCS-Stromversorgung positiv	24 V
2,13		PCS-Stromversorgung	Stromversorgung
3	200 Hz Signallausgang	IMU_TX1+	Ausgangsdaten der IMU positiv
14		IMU_TX1-	IMU-Ausgabe-Daten negativ
6	Synchronisierungssignal	Immunsystem für die Verhütung von Krankheiten	IMU-Synchronisationssignal positiv
17		- Ich bin nicht hier.	IMU-Synchronisationssignal negativ

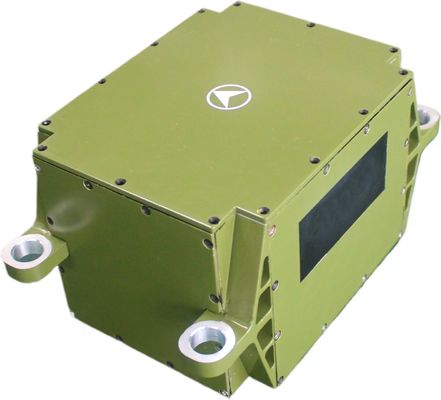

Strukturelle Erscheinung und Abmessungen

Kleine, hochpräzise Laserinertial-Einheit TDL45IMU für Umgebungen mit starkem Aufprall und Schwingungen 0
