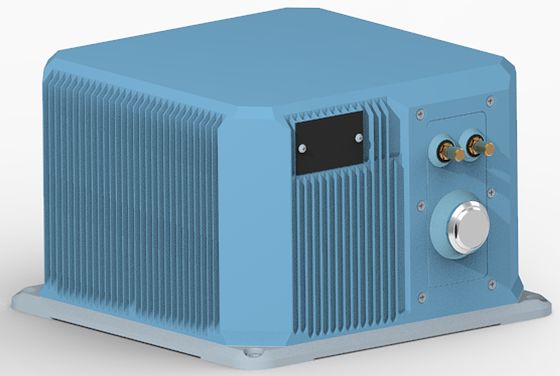

Qualität Kleingröße TDFG99IMU Glasfaserinertial-Einheit mit hoher Genauigkeit und geringem Gewicht für dynamische Messungen usine

Kleingröße TDFG99IMU Glasfaserinertial-Einheit mit hoher Genauigkeit und geringem Gewicht für dynamische Messungen

Name: Kleingröße TDFG99IMU Glasfaserinertial-Einheit mit hoher Genauigkeit und geringem Gewicht für dynamische Messungen
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg99imu
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: Tdfg99imu

Herkunftsort: CHINA

Zertifizierung: CCS

Mindestbestellmenge: ein Satz

Zahlungsbedingungen: L/c, t/t

Standardverpackung: Kartonbox

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Produktübersicht

Kleingröße TDFG99IMU Glasfaserinertial-Einheit Diese kompakte, leichte Glasfaserinersatz-Einheit liefert hohe Präzision bei geringem Stromverbrauch.es gewährleistet eine zuverlässige Leistung in Umgebungen mit hoher Belastung und hoher VibrationIdeal für reine Strapdown-Anwendungen, erfüllt es die ...

Produktanpassungsattribute

Hervorheben

kleine Glasfaserinersatzmaschine

,

Hochgenauer Imu-Sensor

,

leichte Trägheitsmessungseinheit

Stabilität der Nullbias (100S):

00,005°/h

Null -Bias -Stabilität (10s):

00,01°/h

Stabilität der variablen Temperatur null Vorspannung:

00,02°/h

Volltemperaturskala -Faktor:

≤150ppm

Zufälliger Gangkoeffizient:

0,001 °/h

Eingabebereich:

400 °/s

Produktbeschreibung

Kleingröße TDFG99IMU Glasfaserinertial-Einheit

Diese kompakte, leichte Glasfaserinersatz-Einheit liefert hohe Präzision bei geringem Stromverbrauch.es gewährleistet eine zuverlässige Leistung in Umgebungen mit hoher Belastung und hoher VibrationIdeal für reine Strapdown-Anwendungen, erfüllt es die anspruchsvollen Anforderungen an unbemannte Plattformen der nächsten Generation, Unterwasser-/Torpedo-Systeme und Land-, Luft-,und Raketenwaffenplattformen, die eine miniaturisierte, aber hochpräzise Trägheitstechnologie erfordern.

Wesentliche Merkmale

Kompaktes, leichtes Design mit geringem Stromverbrauch
Hochpräzise Glasfasertechnologie
Achtpunkte-Vibrationsdämpfung für Umgebungen mit hohem Einfluss
mit einer Breite von nicht mehr als 15 mm
Dynamische Messung von Winkel- und Linearbewegung
Kompatibel mit unbemannten Plattformen der nächsten Generation

Leistungsspezifikationen

Leistung des Gyroskops

Leistungsindikator	Spezifikation	Wert
Null-Bias-Stabilität (100s)	Null-Vorurteilsstabilität	00,005°/h
Null-Bias-Stabilität (10s)	Null-Vorurteilsstabilität	00,01°/h
Variable Temperatur Null Bias	Null-Vorurteilsstabilität	00,02°/h
Skalafaktor	Volltemperatur-Skalafaktor	≤ 150 ppm
Zufälliger Gangkoeffizient	Andere Indikatoren	00,001°/h
Eingangsbereich	Andere Indikatoren	400°/s

Leistung des Beschleunigungsmessers

Leistungsindikator	Spezifikation	Wert
Abweichung Monatlicher Gesamtfehler	Abweichungsindex	20 μg
Temperaturempfindlichkeit bei Null-Bias	Null-Vorurteilsindikator	20 μg/°C
Skalafaktor monatlicher umfassender Fehler	Skalafaktor	20 ppm
Temperaturempfindlichkeit des Skalenfaktors	Skalafaktor	20 ppm/°C
Eingangsbereich	Bereichsanzeige	± 20 g

Eigenschaften der Einheit

Kategorie	Spezifikation	Wert	Anmerkungen
Umweltleistung	Betriebstemperatur	-40°C ∼60°C
Umweltleistung	Speichertemperatur	-45°C ∼70°C
Allgemeine Anforderungen	Stromversorgung	18 ̊36V (gleiche Gleichstromleistung)
Allgemeine Anforderungen	Stabiler Stromverbrauch	≤ 15 W	Anlaufstromverbrauch ≤ 25 W

Elektrische Schnittstellen

Ausrüstung	Verbindungsfähigkeit	Name des Signals	Signalmerkmale
39,40	Außenstromversorgung	PCS-Stromversorgung positiv	24 V
41,42	Außenstromversorgung	PCS-Stromversorgung	Stromversorgung
5	200 Hz Signallausgang	IMU_TX1+	Ausgangsdaten der IMU positiv
6	200 Hz Signallausgang	IMU_TX1-	IMU-Ausgabe-Daten negativ
9	Synchronisierungssignal	Immunsystem für die Verhütung von Krankheiten	IMU-Synchronisationssignal positiv
10	Synchronisierungssignal	- Ich bin nicht hier.	IMU-Synchronisationssignal negativ

Strukturelle Erscheinung und Abmessungen

Kleingröße TDFG99IMU Glasfaserinertial-Einheit mit hoher Genauigkeit und geringem Gewicht für dynamische Messungen 0
