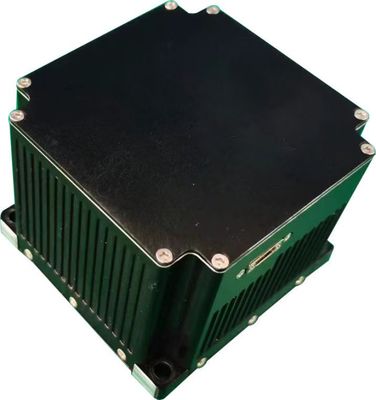

Hochgenaue TDF37IMU0 Faseroptische Trägheitseinheit mit dynamischen Messfunktionen und Stabilität bei 0,2°/h Null Bias

Name: Hochgenaue TDF37IMU0 Faseroptische Trägheitseinheit mit dynamischen Messfunktionen und Stabilität bei 0,2°/h Null Bias
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdf37imu0
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: Tdf37imu0

Herkunftsort: CHINA

Zertifizierung: CCS

Mindestbestellmenge: ein Satz

Zahlungsbedingungen: L/c, t/t

Standardverpackung: Kartonbox

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Produktübersicht

Hochgenaue TDF37IMU0 Glasfaserinertial-Einheit Die Inertialleiter mit Glasfaser bieten erhebliche Vorteile, darunter kompakte Größe, leichte Konstruktion, geringer Stromverbrauch und hohe Präzisionsgenauigkeit.Diese Einheiten sind für reine Strapdown-System-Design entwickelt, die den anspruchsvollen ...

Produktanpassungsattribute

Hervorheben

Einheit zur Messung der Trägheit mit Glasfaser

,

Hochgenaue IMU-Dynamikmessung

,

TDF37IMU0 Trägheitsmesseinheit Funktionen

Null -Bias -Stabilität (10s):

0.2°/h

Variable Temperatur Null -Bias -Stabilität (100s):

0,5 °/h

0,5 °/h Skalierungsfaktor Nichtlinearität:

≤20 ppm

Zufälliger Gangkoeffizient:

00,02°/√h

Eingabebereich:

400 °/s

Produktbeschreibung

Hochgenaue TDF37IMU0 Glasfaserinertial-Einheit

Die Inertialleiter mit Glasfaser bieten erhebliche Vorteile, darunter kompakte Größe, leichte Konstruktion, geringer Stromverbrauch und hohe Präzisionsgenauigkeit.Diese Einheiten sind für reine Strapdown-System-Design entwickelt, die den anspruchsvollen Anforderungen moderner unbemannter Plattformen, Unterwasser-/Torpedowaffen und verschiedener Land-, Luft- und Raketenwaffenplattformen, die einen kleinen Formfaktor erfordern, entsprechen,hochpräzise Trägheitsmessgeräte mit dynamischen Messfunktionen für Trägerwinkel- und Linearbewegungsinformationen.

Leistungsspezifikationen

Leistung des Gyroskops

Projekt	Inhalt	Index
Null-Vorurteilsindikator	Null Verzerrungsstabilität (10 s)	0.2°/h
	Variable Temperatur Nullverzerrungsstabilität (100s)	00,5°/h
Skalafaktor	Nichtlinearität der Skalafaktoren	≤ 20 ppm
Andere Indikatoren	Zufälliger Gangkoeffizient	00,02°/√h
	Eingangsbereich	400°/s

Leistung des Beschleunigungsmessers

Projekt	Inhalt	Index
Abweichungsindex	Null Verzerrungswiederholbarkeit	0.3 mg
Null-Vorurteilsindikator	Temperaturempfindlichkeit bei Nullverzerrung	50 μg/°C
Skalafaktor	Wiederholbarkeit durch Skalierungsfaktor	300 ppm
	Temperaturempfindlichkeit des Skalenfaktors	20 ppm/°C
Bereichsanzeige	Eingangsbereich	± 20 g

Eigenschaften der Einheit

Projekt	Inhalt	Index	Anmerkung
Umweltleistung	Betriebstemperatur	-40°C ∼65°C
	Lagertemperatur	-40°C ∼60°C
Allgemeine Anforderungen	Stromversorgung	18 ̊36V (gleiche Gleichstromleistung)
	Stabiler Stromverbrauch	≤ 8 W	Anlaufstromverbrauch ≤ 15 W

Elektrische Schnittstellen

Ausrüstung	Verbindungsfähigkeit	Name des Signals	Signalmerkmale
1,2	Außenstromversorgung	PCS-Stromversorgung	24 V
3,4		PCS-Stromversorgung	Stromversorgung
5	200 Hz Signallausgang	IMU_TX1+	Ausgangsdaten der IMU positiv
6		IMU_TX1-	IMU-Ausgabe-Daten negativ
9	Synchronisierungssignal	Immunsystem für die Verhütung von Krankheiten	IMU-Synchronisationssignal positiv
10		- Ich bin nicht hier.	IMU-Synchronisationssignal negativ

Strukturelle Erscheinung und Abmessungen

Hochgenaue TDF37IMU0 Faseroptische Trägheitseinheit mit dynamischen Messfunktionen und Stabilität bei 0,2°/h Null Bias 0
