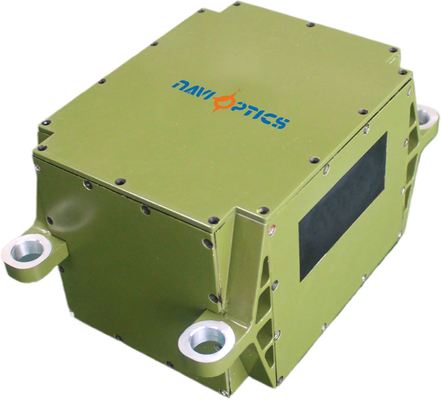

Qualität Hochgenaue TDL45IMU Laser Trägheits-Einheit mit robustem Design und geringem Stromverbrauch für unbemannte Plattformen usine

Hochgenaue TDL45IMU Laser Trägheits-Einheit mit robustem Design und geringem Stromverbrauch für unbemannte Plattformen

Name: Hochgenaue TDL45IMU Laser Trägheits-Einheit mit robustem Design und geringem Stromverbrauch für unbemannte Plattformen
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl45imu
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: Tdl45imu

Herkunftsort: China

Zahlungsbedingungen: T/T

Standardverpackung: Kartonbox

Produktübersicht

Hochgenaue TDL45IMU Laser Trägheitsgerät Diese fortschrittliche Laserinertial-Einheit verfügt über ein robustes Design mit geringem Stromverbrauch und bietet eine außergewöhnliche Leistung in anspruchsvollen Umgebungen. Produktübersicht Die TDL45IMU Laser Trägheitseinheit kombiniert kompakte Größe, ...

Produktanpassungsattribute

Hervorheben

Hochpräzise Laser-Trägheitseinheit

,

Robuste Trägheitsmesseinheit

,

IMU mit niedrigem Stromverbrauch

Produktbeschreibung

Hochgenaue TDL45IMU Laser Trägheitsgerät

Diese fortschrittliche Laserinertial-Einheit verfügt über ein robustes Design mit geringem Stromverbrauch und bietet eine außergewöhnliche Leistung in anspruchsvollen Umgebungen.

Produktübersicht

Die TDL45IMU Laser Trägheitseinheit kombiniert kompakte Größe, leichte Konstruktion, geringen Stromverbrauch und hohe Präzision.Es kann bei Anwendungsfällen mit hohem Aufprall und hohen Vibrationen beständig seinDiese Einheit erfüllt die Anforderungen moderner unbemannter Plattformen, Unterwasser-/Torpedowaffen,und Raketenwaffenplattformen, die eine kompakte Größe und eine hochpräzise Trägheitsmessung erfordern.

Kompakte Größe und Leichtbau
Betrieb mit geringem Energieverbrauch
Hochgenaue Messmöglichkeiten
Achtpunktes Vibrationsreduktionssystem
Gewalttätiges Bauen für raue Umgebungen
Dynamische Messung der Winkel- und Linearbewegung des Trägers

Leistungsspezifikationen

Leistung des Gyroskops

Parameter	Spezifikation	Wert
Null-Bias-Stabilität (100s)	Null Verzerrungsstabilität	00,01°/h
Wiederholbarkeit ohne Bias	Wiederholbarkeit	00,005°/h
Skalafaktor	Volltemperatur-Skalafaktor	≤ 5 ppm
Zufälliger Gangkoeffizient	Andere Indikatoren	00,002°/h
Eingangsbereich	Reichweite	400°/s

Leistung des Beschleunigungsmessers

Parameter	Spezifikation	Wert
Abweichung Monatsfehler	Abweichungsindex	20 μg
Temperaturempfindlichkeit bei Null-Bias	Nullverzerrungsindikator	20 μg/°C
Monatlicher Fehler des Skalierungsfaktors	Skalafaktor	20 ppm
Temperaturempfindlichkeit des Skalenfaktors	Temperaturempfindlichkeit des Skalenfaktors	20 ppm/°C
Eingangsbereich	Bereichsanzeige	± 20 g

Systemmerkmale

Parameter	Spezifikation	Wert
Betriebstemperatur	Umweltleistung	-40°C ∼60°C
Speichertemperatur	Umweltleistung	-45°C ∼70°C
Stromversorgung	Allgemeine Anforderungen	18 ̊36V (gleiche Gleichstromleistung)
Stabiler Stromverbrauch	Allgemeine Anforderungen	≤ 20 W (Start ≤ 25 W)

Kommunikationsprotokoll

Die Debugging-Datenleistung arbeitet mit 460800 Baud-Rate mit 8 Datenbits, 1 Stop-Bit, ohne Prüfsumme und Low-to-High-Byte-Orderübertragung.Daten der Satellitennavigationsprotokolle, und Navigationsergebnisse.

USE	Inhalt der Nachricht	Typ	Anmerkungen
1 bis 2	Rahmenüberschrift	Schlauch	0x5A,0x54
3	Bildlänge	Schlauch	0x1E
4	Frame-ID	Schlauch	0x04
5 bis 8	Zahl des Rahmens	Inneres	200 Hz Akkumulation
9 bis 11	X Ausgang des Beschleunigermessers	Schwerwiefer	Anmerkung 1
12 bis 14	Y Ausgang des Beschleunigungsmessers	Schwerwiefer
15 bis 17	Z Beschleunigungsmesserausgabe	Schwerwiefer
18 bis 20	X Gyroskop-Ausgabe	Schwerwiefer	Anmerkung 2
21 bis 23	Y Gyroskop-Ausgang	Schwerwiefer
24 bis 26	Z Gyroskop-Ausgabe	Schwerwiefer
27	Rücklage	Schlauch
28 bis 31	Rücklage	Inneres
32 bis 33	Rücklage	kurz	0x04
34	Kontrollsumme		Gesamtzahl von 4 bis 33 Bytes

Anmerkung 1: Berechnung der Geschwindigkeitszunahme
Der 5ms Geschwindigkeitszunahme-Wert, der durch das Beschleunigungsmesser bei der Zeit tk ausgeführt wird, ist yk (Einheit: m/s). Die Berechnung beinhaltet Rundungsvorgänge und ganzzahlige Bereichsbeschränkungen, um die Präzision im Bereich [0,1e7] zu halten.

Anmerkung 2: Berechnung der Winkelzunahme
5 ms Winkelzunahmewert der Gyroskopleistung zur Zeit tk ist xk (Einheit: rad). Ähnliche Berechnungsmethode mit Rundungsoperationen und ganzzahligen Bereichsbeschränkungen innerhalb des Bereichs [0,1e7].

Elektrische Schnittstellen

Zu den externen elektrischen Schnittstellen gehören die Stromversorgungsschnittstelle, die RS422-Kommunikationsschnittstelle und die 100Mbps Ethernet-Schnittstelle.

Ausrüstung	Verbindungsfähigkeit	Name des Signals	Signalmerkmale
1,12	Außenstromversorgung	PCS-Stromversorgung positiv	24 V
2,13	Stromversorgung	PCS-Stromversorgungsgrund	Stromversorgung
3	200 Hz Signalleistung	IMU_TX1+	Ausgangsdaten der IMU positiv
14	200 Hz Signalleistung	IMU_TX1-	IMU-Ausgabe-Daten negativ
6	Synchronisierungssignal	Immunsystem für die Verhütung von Krankheiten	IMU-Synchronisationssignal positiv
17	Synchronisierungssignal	- Ich bin nicht hier.	IMU-Synchronisationssignal negativ

Abmessungen und Gewicht

Hochgenaue TDL45IMU Laser Trägheits-Einheit mit robustem Design und geringem Stromverbrauch für unbemannte Plattformen 0

Abmessungen:185 mm * 136 mm * 110 mm (± 1 mm, ohne Steckverbinder)
Gewicht:≤ 3,2 kg
