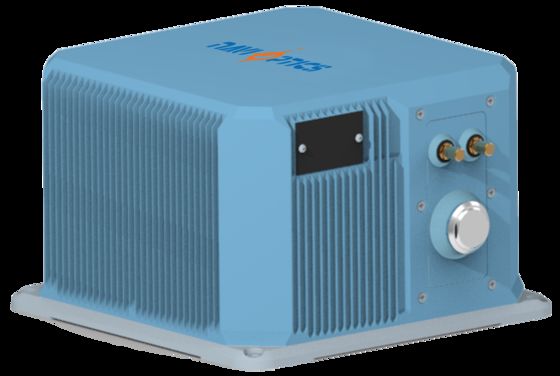

Qualität Hochpräzise TDF99IMU-D Glasfaserinertial-Einheit mit hoher Stoß- und Vibrationsbeständigkeit und geringer Größe usine

Hochpräzise TDF99IMU-D Glasfaserinertial-Einheit mit hoher Stoß- und Vibrationsbeständigkeit und geringer Größe

Name: Hochpräzise TDF99IMU-D Glasfaserinertial-Einheit mit hoher Stoß- und Vibrationsbeständigkeit und geringer Größe
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDFG99IMU0

Herkunftsort: China

Zahlungsbedingungen: L/C, T/T

Standardverpackung: Kartonbox

Produktübersicht

Hochpräzise faseroptische IMU mit 0,005°/h Kreiselstabilität, ±20g Beschleunigungsmessbereich und außergewöhnlicher Stoß-/Vibrationsfestigkeit. Zertifiziert für militärische Anwendungen, einschließlich UAVs, Raketen und Torpedos. Kompaktes Design mit 8-Punkt-Vibrationsreduzierung und robustem Betriebsbereich von -40 °C bis 60 °C.

Produktanpassungsattribute

Hervorheben

Hochpräzise faseroptische Trägheitseinheit

,

Trägheitsmesseinheit mit hoher Stoß- und Vibrationsfestigkeit

,

Kleine IMU

Produktbeschreibung

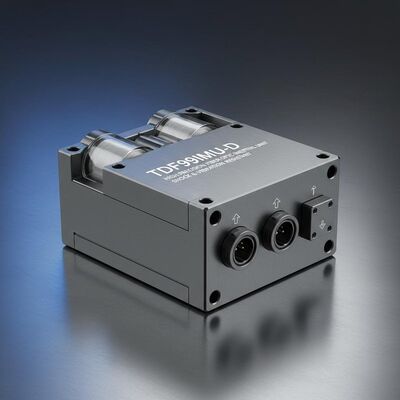

Hochpräzisions-TDF99IMU-D Glasfaserinertialgerät

Fortgeschrittene Glasfaser Trägheitsmessgeräte mit außergewöhnlicher Stoß- und Schwingungsbeständigkeit für anspruchsvolle industrielle und militärische Anwendungen.

Produktübersicht

Diese kompakte Glasfaserinersiegeinheit verfügt über kleine Größe, leichte Konstruktion, geringen Stromverbrauch und hohe Genauigkeit.Es widersteht extremen Aufprall- und Vibrationsbedingungen.. Ideal für reine Anschlagsanwendungen auf unbemannten Plattformen, Torpedosystemen und Land-, Luft- und Raketenwaffenplattformen, die eine kompakte, hochpräzise Trägheitsmessung erfordern.

Leistungsspezifikationen

Komponente	Parameter	Spezifikation
Leistung des Gyroskops	Null-Bias-Stabilität (100s)	00,005°/h
	Null-Bias-Stabilität (10s)	00,01°/h
	Variable Temperatur Null Bias	00,02°/h
	Volltemperatur-Skalafaktor	≤ 150 ppm
	Zufälliger Gangkoeffizient	00,001°/h
	Eingangsbereich	400°/s
Leistung des Beschleunigungsmessers	Abweichung Monatsfehler	20 μg
	Temperaturempfindlichkeit bei Null-Bias	20 μg/°C
	Monatlicher Fehler des Skalierungsfaktors	20 ppm
	Temperaturempfindlichkeit des Skalenfaktors	20 ppm/°C
	Eingangsbereich	± 20 g
Systemmerkmale	Betriebstemperatur	-40°C bis 60°C
	Speichertemperatur	-45°C bis 70°C
	Stromversorgung	18 bis 36 V Gleichstrom
	Stromverbrauch	≤ 15 W (Start ≤ 25 W)

Kommunikationsprotokoll

Debug-Datenleistung arbeitet mit 460800 Baud-Rate mit 8 Datenbits, 1 Stop-Bit, keine Parität und LSB-erste Übertragung.und Navigationsergebnisse.

Ein Byte	Inhalt	Typ	Beschreibung
1 bis 2	Rahmenüberschrift	Schlauch	0x5A, 0x54
3	Bildlänge	Schlauch	0x1E
4	Frame-ID	Schlauch	0x04
5 bis 8	Zahl des Rahmens	Inneres	200 Hz Akkumulation
9 bis 11	X Beschleunigungsmesser	Schwerwiefer	Siehe Anmerkung 1
12 bis 14	Y Beschleunigungsmesser	Schwerwiefer
15 bis 17	Z Beschleunigungsmesser	Schwerwiefer
18 bis 20	X-Gyroskop	Schwerwiefer	Siehe Anmerkung 2
21 bis 23	Y-Gyroskop	Schwerwiefer
24 bis 26	Z-Gyroskop	Schwerwiefer
27 bis 33	Vorbehaltlich	char/int/short
34	Kontrollsumme		4 bis 33 Bytes insgesamt

Anmerkungen zur Datenverarbeitung

Anmerkung 1 - Geschwindigkeitszunahme:5 ms Beschleunigungsmesserausgabe, verarbeitet durch eine ganzzahlige Rundung und einen Bereich, der sich auf [0,1e7] beschränkt, wobei die letzten 3 Bytes übertragen werden.

Anmerkung 2 - Winkelzunahme:5 ms Gyroskop-Ausgabe, verarbeitet durch ganze Zahlen-Rundung und Bereich, der auf [0,1e7] begrenzt ist, und die letzten 3 Bytes übertragen.

Elektrische Schnittstellen

Zu den externen Schnittstellen gehören Stromversorgung, RS422-Kommunikation und 100 Mbps Ethernet über die Steckdose JY27496E17E42PN-H.

Ausrüstung	Verbindung	Name des Signals	Eigenschaften
39,40	Außenkraft	PCS-Leistung positiv	24 V
41,42	Stromversorgung	PCS Power Ground	Stromversorgung
5	200 Hz Ausgang	IMU_TX1+	Ausgangsdaten der IMU positiv
6	200 Hz Ausgang	IMU_TX1-	IMU-Ausgabe-Daten negativ
9	Synchronisierung	Immunsystem für die Verhütung von Krankheiten	IMU-Synchronisationssignal positiv
10	Synchronisierung	- Ich bin nicht hier.	IMU-Synchronisationssignal negativ

Spezifikationen

Hochpräzise TDF99IMU-D Glasfaserinertial-Einheit mit hoher Stoß- und Vibrationsbeständigkeit und geringer Größe 0

Abmessungen: 188 mm * 188 mm * 1215 mm (± 1 mm, ohne Steckverbinder)
Gewicht: ≤ 4,7 kg
