Hochgenaue TDF72IMU0 Faseroptische Trägheitseinheit zur voll dynamischen Bewegungsmessung mit geringer Größe

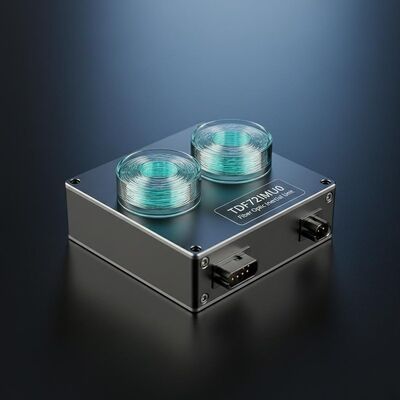

Qualität Hochgenaue TDF72IMU0 Faseroptische Trägheitseinheit zur voll dynamischen Bewegungsmessung mit geringer Größe usine
Qualität Hochgenaue TDF72IMU0 Faseroptische Trägheitseinheit zur voll dynamischen Bewegungsmessung mit geringer Größe usine
Qualität Hochgenaue TDF72IMU0 Faseroptische Trägheitseinheit zur voll dynamischen Bewegungsmessung mit geringer Größe usine

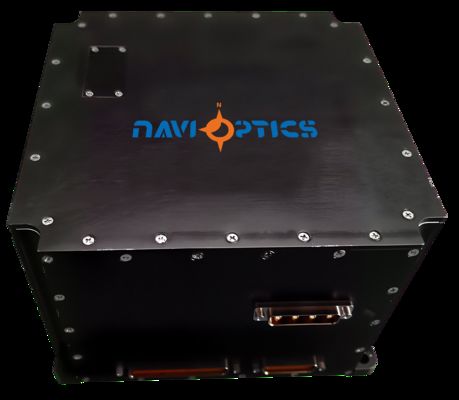

Hochgenaue TDF72IMU0 Faseroptische Trägheitseinheit zur voll dynamischen Bewegungsmessung mit geringer Größe

Wesentliche Eigenschaften
Markenbezeichnung: NAVI OPTICS
Modellnummer: Tdf72imu0
Herkunftsort: China
Zahlungsbedingungen: L/C, T/T
Standardverpackung: Kartonbox

Produktübersicht

Hochpräzise Glasfaser-IMU mit 0,01°/h Kreiselstabilität und ±20g Reichweite. Kompaktes, robustes Design für raue Umgebungen in Verteidigungs-, Luft- und Raumfahrt- und Marineanwendungen. Geringer Stromverbrauch, zertifizierte Leistung.

Produktanpassungsattribute

Hervorheben

Hochpräzise faseroptische Trägheitseinheit

,

Volldynamische Bewegungsmess-IMU

,

Kleine Trägheitsmesseinheit

Produktbeschreibung
Hochgenaue TDF72IMU0 Glasfaserinertial-Einheit
Volldynamische Bewegungsmessung für anspruchsvolle Anwendungen, die unter extremen Bedingungen Präzision und Zuverlässigkeit erfordern.
Produktübersicht
Diese fortschrittliche Glasfaser-Tätigkeitseinheit verfügt über eine 8-Punkte-Vibrationsreduktionstechnologie, die sie ideal für Umgebungen mit hoher Schlagkraft und hoher Vibration macht.Leichtbau, geringer Stromverbrauch und außergewöhnliche Genauigkeit für eine umfassende dynamische Messung von Dreh- und Liniebewegungsdaten des Trägers.
Für kleine, hochpräzise Anwendungen auf mehreren Plattformen, einschließlich Wasser-/Torpedowaffen, Landfahrzeuge, Flugsysteme und Raketenwaffenplattformen.
Leistungsspezifikationen
Gyroskop-Leistungsindikatoren
Parameter Spezifikation Wert Anmerkungen
Null-Bias-Stabilität (100s) Null Verzerrungsstabilität 00,01°/h
Null-Bias-Stabilität (10s) Null Verzerrungsstabilität 00,03°/h
Variable Temperatur Null Bias Null Verzerrungsstabilität 00,05°/h
Skalafaktor Volltemperatur-Skalafaktor ≤ 150 ppm
Zufälliger Gangkoeffizient Andere Indikatoren 00,002°/h
Eingangsbereich Eingangsbereich 400°/s
Leistungsindikatoren des Beschleunigungsmessers
Parameter Spezifikation Wert Anmerkungen
Abweichung Monatlicher Gesamtfehler Abweichungsindex 20 μg
Temperaturempfindlichkeit bei Null-Bias Nullverzerrungsindikator 20 μg/°C
Skalafaktor monatlicher umfassender Fehler Skalafaktor 20 ppm
Temperaturempfindlichkeit des Skalenfaktors Skalafaktor 20 ppm/°C
Eingangsbereich Bereichsanzeige ± 20 g
Eigenschaften der Einheit
Kategorie Parameter Spezifikation Anmerkungen
Umweltleistung Betriebstemperatur -40°C ∼60°C
Umweltleistung Lagertemperatur -45°C ∼70°C
Allgemeine Anforderungen Stromversorgung 18 ̊36V (gleiche Gleichstromleistung)
Allgemeine Anforderungen Stabiler Stromverbrauch ≤ 15 W Anlaufstromverbrauch ≤ 25 W
Kommunikationsprotokolle
Die Debugging-Datenleistung arbeitet mit einer Baudrate von 460800, mit 8 Datenbits, 1 Stop-Bit, ohne Prüfsumme und einer Übertragung von niedriger bis höherer Reihenfolge.Benutzerbefehldaten, Satellitennavigationsdaten und Navigationsergebnisdaten.
USE Inhalt der Nachricht Typ Anmerkung
1 bis 2 Rahmenüberschrift Schlauch 0x5A,0x54
3 Bildlänge Schlauch 0x1E
4 Frame-ID Schlauch 0x04
5 bis 8 Zahl des Rahmens Inneres 200 Hz Akkumulation
9 bis 11 Ausgang des Beschleunigungsmessers X Schwerwiefer Anmerkung 1
12 bis 14 Y Ausgang des Beschleunigungsmessers Schwerwiefer
15 bis 17 Ausgang des Beschleunigungsmessers Z Schwerwiefer
18 bis 20 Ausgang des X-Gyroskops Schwerwiefer Anmerkung 2
21 bis 23 Y-Gyroskop-Ausgabe Schwerwiefer
24 bis 26 Ausgang des Z-Gyroskops Schwerwiefer
27 Rücklage Schlauch
28 bis 31 Rücklage Inneres
32 bis 33 Rücklage kurz
34 Kontrollsumme Gesamtzahl von 4 bis 33 Bytes
Anmerkung 1: Berechnung der Geschwindigkeitszunahme
  • Der durch das Beschleunigungsmesser ermittelte Geschwindigkeitszuwachswert von 5 ms bei der Zeit tk beträgt yk (Einheit: m/s)
  • Definieren Sie den Anfangswert der Geschwindigkeitszunahme SumVelInt=0
  • Definieren Sie Yk=int [yk * 1e5+δ Yk-1], wobei int [*] die Rundung darstellt, und δ Yk-1 den Rest nach der Rundung des Geschwindigkeitszunahmes im vorherigen Schritt darstellt
  • Der Rest nach Rundung von Yk: δ Yk=yk * 1e5+δ Yk-1-Yk
  • SumVelInt = SumVelInt + Yk
  • Einschränkung des Ganzzahlbereichs für SumVelInt: Wenn SumVelInt ≥ 1e7, SumVelInt=SumVelInt -1e7; Wenn SumVelInt<0, SumVelInt=SumVelInt+1e7
  • Nach der ganzzahligen Bearbeitung beschränken Sie den Bereich der SumVelInt-Werte auf [0,1e7]
  • Senden Sie die letzten 3 Bytes von SumVelInt nach der ganzzahligen Bearbeitung
Anmerkung 2: Berechnung der Winkelzunahme
  • Der 5 ms Winkelzunahmewert der Gyroskopleistung zum Zeitpunkt tk beträgt xk (Einheit: rad)
  • Definition des Anfangswerts SumAngInt für Winkelzunahmeakkumulation als 0
  • Definieren Sie Xk=int [xk * 1e7+δ Xk-1], wobei int [*] die Rundung darstellt und δ Xk-1 den Rest nach Rundung des vorherigen Winkelzinses darstellt
  • Der Rest nach Rundung von Xk: δ Xk=xk * 1e7+δ Xk-1-Xk
  • SumAngInt = SumAngInt + Xk
  • Die Grenzwerte für den ganzen Bereich von SumAngInt: Wenn SumAngInt ≥ 1e7, SumAngInt=SumAngInt -1e7; Wenn SumAngInt<0, SumAngInt=SumAngInt+1e7
  • Nach der ganzzahligen Bearbeitung beschränken Sie den Bereich der SumAngInt-Werte auf [0,1e7]
  • Senden Sie die letzten 3 Bytes von SumAngInt nach der Zahlenverarbeitung
Elektrische Schnittstellen
Zu den externen elektrischen Schnittstellen gehören die Stromversorgungsschnittstelle, die RS422-Kommunikationsschnittstelle und die 100Mbps-Ethernet-Schnittstelle.
Ausrüstung Verbindungsfähigkeit Name des Signals Signalmerkmale
1,2 Außenstromversorgung PCS-Stromversorgung positiv 24 V
3,4 PCS-Stromversorgung Stromversorgung
5 200 Hz Signallausgang IMU_TX1+ Ausgangsdaten der IMU positiv
6 IMU_TX1- IMU-Ausgabe-Daten negativ
9 Synchronisierungssignal Immunsystem für die Verhütung von Krankheiten IMU-Synchronisationssignal positiv
10 - Ich bin nicht hier. IMU-Synchronisationssignal negativ
Physische Dimensionen
Hochgenaue TDF72IMU0 Faseroptische Trägheitseinheit zur voll dynamischen Bewegungsmessung mit geringer Größe 0
Abmessungen: 160 mm * 160 mm * 115 mm (± 1 mm, ohne Steckverbinder)
Gewicht: ≤ 3 kg
