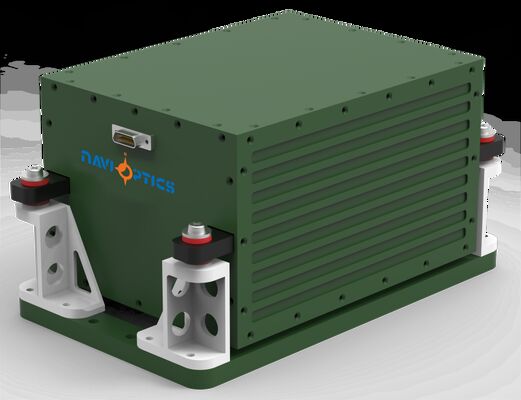

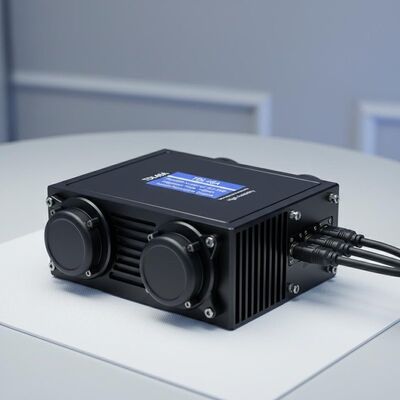

Das fahrzeugmontierte optische Gyro-Positionierungsgerät TDL46A bietet hochpräzise Navigation mit einer Genauigkeit von ≤10 m, unterstützt mehrere Integrationsmodi (ZUPT/GNSS/Kilometerzähler) und arbeitet unter extremen Bedingungen (-40℃~60℃). Verfügt über einen geringen Stromverbrauch (<20 W), ein kompaktes Design und eine MTBF von über 20.000 Stunden für zuverlässige Leistung in Militär- und Industriefahrzeugen.
| Typ der Parameter | Spezifikation |
|---|---|
| Modell | TDL46A |
| Beschleunigungsmesser - Monatsverzerrung Wiederholbarkeit | ≤ 20 μg |
| Beschleunigungsmesser - Genauigkeit der Monatsskalafaktor | ≤ 20 ppm |
| Wiederholbarkeit der Gyros - Bias | ≤ 0,008°/h |
| Gyroskalafaktorgenauigkeit | ≤ 5 ppm |
| Gyro - Zufallsgang | ≤ 0,003°/√hr |
| Winkelgeschwindigkeit | ≥ ± 400°/s |
| Winkelbeschleunigung | 100000°/sec2 |
| Beschleunigung | > 25 g |
| Eine angelegte Einstellung | Jede Orientierung |
| Zeit der Ausrichtung | ≤8min |
| Eingang/Ausgang | 3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss |
| Positionsgenauigkeit - Nordfindung/Orientierung | ≤ 10 m |
| Kombination von Trägheitsnavigation und Odometer | ≤ 0,3%D |
| Nordfindung/Orientierungsgenauigkeit | ≤ 1,0 Mil |
| Das Lager hält die Genauigkeit aufrecht/2h | ≤ 1,5 Mil |
| Kombinierte Navigationsstandortgenauigkeit | ≤ 0,75 Mil |
| AHRS-Anwendungen - Positionsgenauigkeit | ≤ 0,75 Mil |
| AHRS-Anwendungen - Pitch & Roll Genauigkeit | ≤ 0,35 ml |
| Stromverbrauch | < 20 W |
| Abmessungen | 195*160*108 mm |
| Gewicht | < 3,9 kg |
| Betriebstemperatur | -40°C bis +60°C |
| Stoßbeständigkeit | 15 g, Halb-Sinus-Welle 11 ms |
| Eingangsspannung | DC24V (± 25%) |
| Kühlmethode | Leitung der Montageplatte |
| Schwingungswiderstand | 20 bis 2000 Hz, 6,06 g |
| MTBF | >20000 Stunden |
