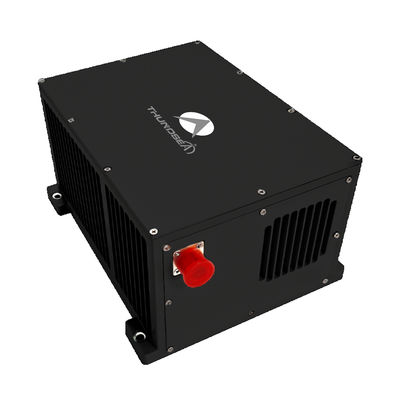

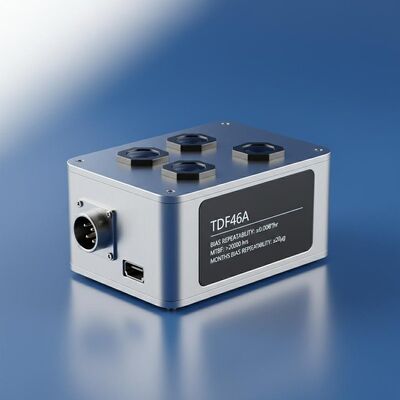

Qualität Luftfahrtnavigation TDF46A Luftgestütztes optisches Gironavigationssystem mit ≤0,008°/h Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤20μg Monat Bias-Wiederholbarkeit usine

Luftfahrtnavigation TDF46A Luftgestütztes optisches Gironavigationssystem mit ≤0,008°/h Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤20μg Monat Bias-Wiederholbarkeit

Name: Luftfahrtnavigation TDF46A Luftgestütztes optisches Gironavigationssystem mit ≤0,008°/h Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤20μg Monat Bias-Wiederholbarkeit
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF46A
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDF46A

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Arbeitstage

Zahlungsbedingungen: L/C,T/T

Standardverpackung: Karton

TDF46A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Produktübersicht

Das luftgestützte optische Gyro-Trägheitsnavigationssystem TDF46A liefert eine Positionsgenauigkeit von ≤0,8 nm/h mit Multisensorfusion (GNSS, astronomisch, visuell). Verfügt über eine MTBF von über 20.000 Stunden, einen Betrieb bei -40 bis 60 °C und unterstützt die Boden-/Flugausrichtung für UAVs und Spezialflugzeuge.

Produktanpassungsattribute

Hervorheben

Luftgestützte optische Gironavigation

,

Ins System

Monatliche Wiederholbarkeit:

≤20μg

Monat Skalafaktor Genauigkeit:

≤20 ppm

Voreingenommenheit Wiederholbarkeit:

≤ 0,008°/h

Skalafaktorgenauigkeit:

≤20 ppm

Zufälliger Spaziergang:

≤0,003°/√Std

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>20000 Stunden

Produktbeschreibung

Luftfahrtnavigation TDF46A Luftgestützte optische Gyrosynthetische Navigation

Das Luftgestützte optische Gironavigationssystem TDF46A verwendet Glasfaser-Gyroskope (FOG) und hochpräzise Quarzbeschleunigungsmessgeräte als Kernerkennungselemente.Betrieb unter Strapdown- oder modulierten Systemarchitekturen, verwendet er fortschrittliche Navigationsalgorithmen, die durch eingebettete Rechenanlagen verarbeitet werden, um eine Echtzeit-Inertialparameterberechnung bei Erneuerungsraten von mehr als 200 Hz zu erreichen.

Multiesensor-Fusionsfähigkeiten

Dieses System integriert nahtlos Satellitennavigation (GNSS), Himmelspositionierung, barometrische Höhenmessung, Radio-Navigation und visuelle Kilometer-Eingänge durch adaptive Kalman-Filtertechniken.Betriebsmodi können dynamisch zwischen reiner Trägheitsnavigation und hybriden Augmentationszuständen konfiguriert werden.

Anwendungsbereiche

UAVs mit festem Flügel
UAVs mit Drehflügeln
Spezialisierte Luftfahrzeuge

Leistungsmerkmale

mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W
Unterstützt das Wechseln zwischen Selbstausrichtung, Bewegungsbasis-Ausrichtung und Übertragungsausrichtung
Multi-Sensor-Fusion mit Satelliten-, Himmels-, Höhenmesser-, Funk- und visueller Navigationsdaten
Ausgestattet mit Systemfehlererkennung und Alarmfunktionen

Technische Spezifikation

Typ der Parameter	Spezifikation	Wert
Beschleunigungsmesser	Monatliche Wiederholbarkeit	≤ 20 μg
Beschleunigungsmesser	Monat Skalafaktor Genauigkeit	≤ 20 ppm
Gyrosysteme	Wiederholbarkeit von Biasen	≤ 0,008°/h
	Skalafaktorgenauigkeit	≤ 20 ppm
	Zufälliger Spaziergang	≤ 0,003°/√hr
Eigenschaften	Positionsgenauigkeit (reine Trägheit)	≤ 0,8 nm/1h
	Positionsgenauigkeit (Inertialsatellitennavigationskombination)	Besser als Satellitengenauigkeit.
	Geschwindigkeitsgenauigkeit (reine Trägheit)	≤ 1,0 m/s
	Geschwindigkeitsgenauigkeit (Inertialsatellitennavigationskombination)	≤ 0,2 m/s
Leistung	Winkelgeschwindigkeit	≥ ± 400°/s
	Winkelbeschleunigung	100000°/sec2
	Beschleunigung	> 25 g
	Eine angelegte Einstellung	Jede Orientierung
	Ausrichtungszeit	≤8min
	Eingang/Ausgang	3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss
AHRS-Anwendungen	Kursgenauigkeit (reine Trägheit)	≤ 0,1°sec (L)
	Kursgenauigkeit (Satellitennavigationskombination)	≤ 0,05°sec (L)
	Schlag- und Rollgenauigkeit (reine Trägheit)	≤ 0,03°
	Pitch & Roll Genauigkeit (Satellitennavigationskombination)	≤ 0,015°
Eigenschaften	Stromverbrauch	< 20 W
	Abmessungen	195160108
	Gewicht	< 3,9 kg
	Temperatur	-40°C bis 60°C
	Schock	15 g, Halb-Sinus-Welle 11 ms
	Eingangsspannung	DC24V ((± 25%)
	Kühlung	Leitung der Montageplatte
	Vibrationen	20 bis 2000 Hz, 6,06 g
	MTBF	>20000 Stunden
