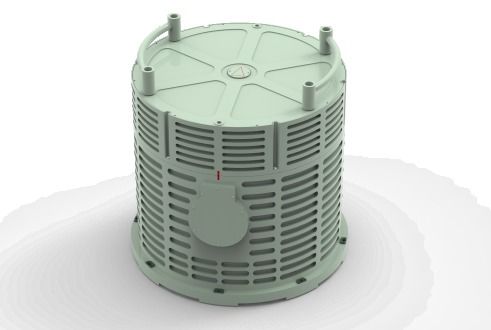

Qualität Modell DINS-100 Hochpräzisions-Zwei-Achsen-Rotationslaser-Gyro-Inerzialsystem mit internationaler Norm Fabrik

Modell DINS-100 Hochpräzisions-Zwei-Achsen-Rotationslaser-Gyro-Inerzialsystem mit internationaler Norm

Name: Modell DINS-100 Hochpräzisions-Zwei-Achsen-Rotationslaser-Gyro-Inerzialsystem mit internationaler Norm
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: DINS-100

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Zahlungsbedingungen: T/T

Standardverpackung: Karton

DINS-100.pdf

PDF

Produktübersicht

Modell DINS-100: Hochpräzises zweiachsiges Rotationslaserkreisel-INS mit einer Positionierungsgenauigkeit von 2 nm/10 Tagen, einer Lagegenauigkeit von 0,005°, autonomer Kalibrierung, vollständiger Temperaturkompensation und hervorragender Anpassungsfähigkeit an die Umgebung für Schiffs- und Raketenanwendungen.

Produktanpassungsattribute

Hervorheben

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

,

Hochpräzise Trägheitsnavigationssysteme

,

Laser-Gyronavigationssystem mit Garantie

Einschwingzeit:

6h

Position:

2 nm/10d, Spitzenwert

Geschwindigkeit:

0.5m/s, 1σ

Attitüde:

0,005 Grad, 1σ

Überschrift:

0,008×Sek.(Lat) deg, 1σ

Aufheben:

5 cm oder 5%

Arbeitstemperatur:

-40℃~+55℃

Lagertemperatur:

-55℃~+70℃

Abmessungen (B x T x H):

φ550 × 500 mm

Gewicht:

≤60kg

Produktbeschreibung

Modell DINS-100 Hochpräzises zweiachsiges Rotationslaser-Gyro-Trägheitsnavigationssystem

Das zweiachsige Rotationslaser-Gyro-Trägheitsnavigationssystem DINS 100 ist ein leistungsstarkes Trägheitsnavigations- und Messgerät, das für anspruchsvolle Anwendungen entwickelt wurde, die außergewöhnliche Präzision und Zuverlässigkeit erfordern.

Systemübersicht

Das System umfasst 90-Typ-Zweifrequenz-Lasergyroskope mit maschinellem Schütteln und Quarz-Biegebeschleunigungsmesser-Technologien. Fortschrittliche hochpräzise Fehlerkalibrierung, Temperaturkompensation und autonome Online-Rotationskalibrierung mit zwei Achsen und Technologien zur Fehlerselbstkompensation verbessern die Systemleistung erheblich.

Durch umfassendes elektromagnetisches Abschirmungsdesign, Optimierung des Wärmegleichgewichts, Schwingungsmodalanalyse, Dichtungsdesign und strenge Herstellungsprozesse bietet das System eine hervorragende Anpassungsfähigkeit an die Umgebung für geschäftskritische Vorgänge.

Hauptmerkmale

Hochpräzises 90-Typ-Zweifrequenz-Maschinen-Shake-Lasergyroskop
Zweiachsige Rotationsselbstkalibrierung und Fehlerselbstkompensation
Statische Basis- und bewegliche Basis-Erstausrichtungsfunktionen
Umfassende Fehlerparameterkalibrierung und -kompensation über den gesamten Temperaturbereich
Voreingestellte Kompatibilität der GNSS-/Kilometerzähler-/Tageskilometerzähler-Schnittstelle
Konfigurierbar für verschiedene Navigationsmodi
Hervorragende Anpassungsfähigkeit an die Umwelt
Einhaltung internationaler Standards

Anwendungen

Schiffsnavigationssysteme
Unterwasser-U-Boot-Navigation
Positionierung und Ausrichtung von Raketenwerfern
Hochpräzise Lagemessung

Leistungsangaben

Startzeit	6 Stunden
Reine Trägheitsposition	2 nm/10 Tage, Spitze
Reine Trägheitsgeschwindigkeit	0,5m/s, 1σ
Reine Trägheitshaltung	0,005 Grad, 1σ
Reiner Trägheitskurs	0,008*sec(Lat) Grad, 1σ
Heben	5cm oder 5%

Messbereich

Winkelgeschwindigkeit	±400 Grad/s
Beschleunigung	±20g

Arbeitsumgebung

Arbeitstemperatur	-40℃ bis +55℃
Lagertemperatur	-55℃ bis +70℃
Vibration	0,04 g²/Hz bei 20–2000 Hz
Schockfestigkeit	Normaler Betrieb bei 30 g bei 6 ms / Kein Schaden bei 50 g bei 11 ms

Elektrische Eigenschaften

Betriebsspannung	28 VDC
Stromverbrauch	≤200W
Kommunikationsschnittstelle	RS422/RS232/CAN/Ethernet

Physikalische Eigenschaften

Abmessungen (B * T * H)	φ550 * 500 mm
Gewicht	≤60kg
