Qualität Landstreitkräfte-Navigation TDL45C Fahrzeugmontierte optische Gyroposierungsausrüstung mit ≤ 0,003°/√hr Zufallslauf, ≥±400°/sec Winkelgeschwindigkeit und >15000 Stunden MTBF usine

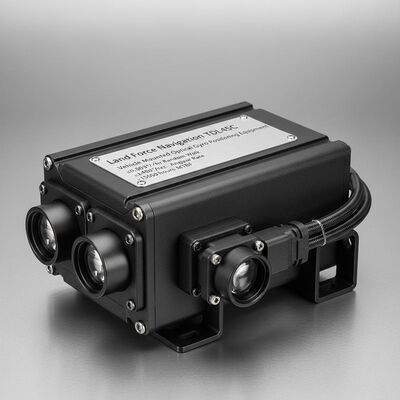

Landstreitkräfte-Navigation TDL45C Fahrzeugmontierte optische Gyroposierungsausrüstung mit ≤ 0,003°/√hr Zufallslauf, ≥±400°/sec Winkelgeschwindigkeit und >15000 Stunden MTBF

Name: Landstreitkräfte-Navigation TDL45C Fahrzeugmontierte optische Gyroposierungsausrüstung mit ≤ 0,003°/√hr Zufallslauf, ≥±400°/sec Winkelgeschwindigkeit und >15000 Stunden MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDL45C

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Arbeitstage

Standardverpackung: Karton

TDL45C.pdf

PDF

Produktübersicht

Das am Fahrzeug montierte optische Kreiselsystem TDL45C bietet eine Positionierungsgenauigkeit von ≤5 m mit einer MTBF von über 15.000 Stunden. Verfügt über eine Winkelgeschwindigkeit von ±400°/Sek., einen Betrieb bei -40°C bis 60°C und mehrere Navigationsmodi für Militär- und Industriefahrzeuge.

Produktanpassungsattribute

Hervorheben

Fahrzeugmontierte optische Gyrogeräte

,

Optische Gyrosynchronisierung

Monatliche Wiederholbarkeit:

≤10μg

Monat Skalafaktor Genauigkeit:

≤10 ppm

Voreingenommenheit Wiederholbarkeit:

≤0,01°/h

Skalafaktorgenauigkeit:

≤5 ppm

Zufälliger Spaziergang:

≤0,003°/√Std

Winkelrate:

≥±400°/Sek

Winkelbeschleunigung:

100000°/Sek2

MTBF:

>15000 Stunden

Produktbeschreibung

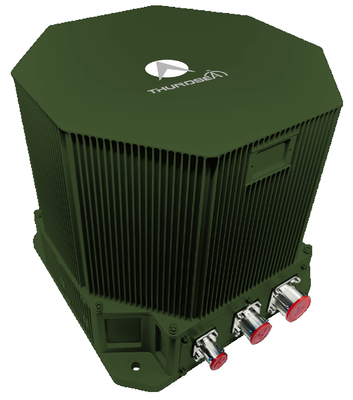

Landstreitkräfte-Navigation TDL45C Fahrzeugmontierte optische Gyroposition und Orientierungsausrüstung

Die auf dem Fahrzeug montierte optische Gyroposi-sierungs- und Orientierungsanlage TDL45C verwendet fortschrittliche Laser- oder Glasfaser-Gyros und Quarzbeschleunigungsmessgeräte als Kernsensoren.Die Anwendung einer Strand-Inertialsystem-Architektur mit ausgeklügelter Navigationssoftware, liefert Echtzeit-Navigationsdaten über mehrere Betriebsarten einschließlich Nullgeschwindigkeits-Aktualisierung (ZUPT), Trägheits-/satellitenbasierte integrierte Navigation,und integrierte Trägheitsnavigation/Odometernavigation.

Anwendungsbereiche

Dieses optische Gyro-Positionierungssystem ist kompatibel mit verschiedenen Fahrzeugplattformen, einschließlich geodätischer Vermessungsfahrzeuge, gepanzerten Kampfplattformen (Panzer, selbstfahrende ArtillerieKampffahrzeuge für Infanterie), unbemannte Bodenfahrzeuge (UGVs), Hochgeschwindigkeitsbahnsysteme, landwirtschaftliche Maschinen und andere mechanisierte Plattformen, die eine präzise Navigation erfordern.Diese vielseitige Lösung dient den Positionierungsbedürfnissen der Zivil-, militärische und industrielle Anwendungen.

Leistungsmerkmale

Autonome Navigation mit Nullgeschwindigkeits-Aktualisierung (ZUPT)
Integrierte Navigation mit Kilometer- und satellitengestützten Systemen
Ausrichtung und Initialisierung sowohl im statischen als auch im dynamischen (beweglichen) Zustand
Geeignet für Gebiete mit hoher Breite (± 65°), extrem kalten Bedingungen und hohen Höhen
Hochverlässliche Konstruktion für anspruchsvolle Umgebungen

Technische Spezifikation

Kategorie der Parameter	Spezifikation	Wert
Beschleunigungsmesser	Monatliche Wiederholbarkeit	≤ 10 μg
	Monat Skalafaktor Genauigkeit	≤ 10 ppm
	Gyrosysteme	Wiederholbarkeit von Biasen	≤ 0,01°/h
Skalafaktorgenauigkeit		≤ 5 ppm
Zufälliger Spaziergang		≤ 0,003°/√hr
Eigenschaften	Winkelgeschwindigkeit	≥ ± 400°/s
	Winkelbeschleunigung	100000°/sec2
	Beschleunigung	> 25 g
	Eine angelegte Einstellung	Jede Orientierung
Leistung	Zeit der Ausrichtung	≤ 15 Minuten
Eingang/Ausgang	Schnittstellen	3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss
Positionsgenauigkeit	Nordfindung/Orientierungsgenauigkeit	≤ 5 m
	Kombination von Trägheitsnavigation und Odometer	≤ 0,05%D
	Nordfindung/Orientierungsgenauigkeit	≤ 0,3 Mil
	Das Lager hält die Genauigkeit aufrecht/2h	≤ 0,3 Mil
	Kombinierte Navigationsstandortgenauigkeit	≤ 0,2 Mil
Leistung von AHRS-Anwendungen	Genauigkeit der Richtung	≤ 0,2 Mil
Leistung von AHRS-Anwendungen	Richtigkeit bei Schlag und Rollen	≤ 0,2 Mil
Eigenschaften	Stromverbrauch	< 40 W
	Gewicht	< 8,2 kg
	Temperaturbereich	-40°C bis 60°C
	Stoßbeständigkeit	15 g, Halb-Sinus-Welle 11 ms
	Eingangsspannung	DC24V ((± 25%)
	Kühlmethode	Leitung der Montageplatte
	Schwingungswiderstand	20 bis 2000 Hz, 6,06 g
	MTBF	>15000 Stunden
