High Accuracy TDF72IMU0 Fiber Optic Inertial Unit Low Power Consumption

High Accuracy TDF72IMU0 Fiber Optic Inertial Unit Low Power Consumption
High Accuracy TDF72IMU0 Fiber Optic Inertial Unit Low Power Consumption

Großes Bild :  High Accuracy TDF72IMU0 Fiber Optic Inertial Unit Low Power Consumption

Produktdetails:
Herkunftsort: CHINA
Markenname: NAVI OPTICS
Zertifizierung: CCS
Modellnummer: Tdf72imu0
Dokument: TDF72IMU0 Fiber Optic Inert...it.pdf
Zahlung und Versand AGB:
Min Bestellmenge: ein Satz
Verpackung Informationen: Kartonbox
Zahlungsbedingungen: T/t, l/c
Kontakt

High Accuracy TDF72IMU0 Fiber Optic Inertial Unit Low Power Consumption

Beschreibung
Stabilität der Nullbias (100S): 00,01°/h Null -Bias -Stabilität (10s): 00,03°/h
Stabilität der variablen Temperatur null Vorspannung: 00,05°/h Volltemperaturskala -Faktor: ≤150ppm
Zufälliger Gangkoeffizient: 0,002 °/h Eingabebereich: 400 °/s
Hervorheben:

fiber optic inertial measurement unit

,

low power IMU sensor

,

high accuracy inertial unit

High Accuracy TDF72IMU0 Fiber Optic Inertial Unit Low Power Consumption


♦ Overview


This type of fiber optic inertial unit contains eight points of vibration reduction, which can meet the application scenarios of large impact and large vibration. It has the advantages of small size, light weight, low power consumption, and high accuracy. It has the dynamic measurement function of carrier angular and linear motion information for the use of small volume and high-precision inertial unit equipment in water/torpedo weapons, as well as land, airborne, and missile weapon platforms.


♦ Performance


Project

Contents

Index

Notes

Performance indicators of gyroscope

Zero bias indicator





Zero bias stability (100s)

0.01°/h



Zero bias stability (10s)

0.03°/h



Variable temperature zero bias stability

0.05°/h



Scale Factor

Full temperature scale factor

≤150ppm



Other indicators

Random walk coefficient

0.002°/h



Input range

400°/s



Performance indicators of accelerometer

Deviation index

Deviation monthly comprehensive error

20μg



Zero bias indicator

Zero bias temperature sensitivity

20μg/℃



Scale Factor



Scale factor monthly comprehensive error

20ppm



Scale factor temperature sensitivity

20ppm/℃



Range indicator

Input range

±20g



Whole machine characteristics

Environmental performance indicators



Operation temperature

-40℃～60℃



Storage temperature

-45℃～70℃



General requirements

Power supply

18～36V(DC)



Stable power consumption

≤15W

Startup power consumption ≤ 25W



♦ Electrical Interfaces


Pin

Connectivity

Signal name

Signal characteristics

1,2

External power supply



PCS power supply positive

24V

3,4

PCS power supply ground

Power Ground

5

200Hz signal output



IMU_TX1+

IMU data output positive

6

IMU_TX1-

IMU data output negative

9

Synchronization signal

IMU_SYN+

IMU synchronization signal positive

10

IMU_SYN-

IMU synchronization signal negative

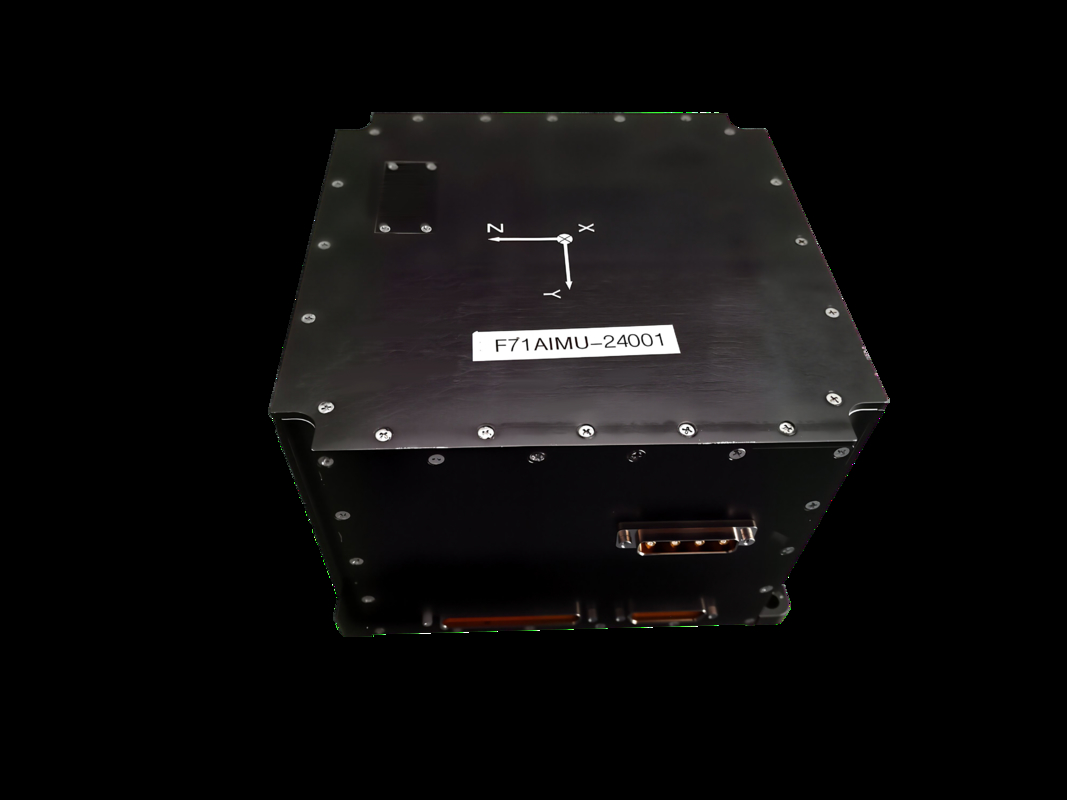

♦ Structural appearance and dimensions



High Accuracy TDF72IMU0 Fiber Optic Inertial Unit Low Power Consumption 0


Größe und Tag:

fiber optic inertial measurement unit,

small fiber optic inertial unit,

low power IMU sensor
