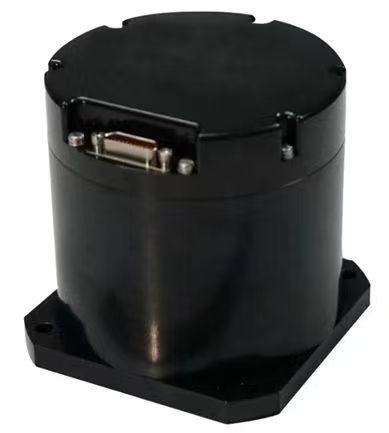

Niedriger Stromverbrauch TDF42IMU0 Glasfaserinertial-Einheit Diese hochgenaue Glasfaser-Tätigkeitseinheit verfügt über kompakte Konstruktion, leichte Konstruktion und geringen Stromverbrauch.und Modulationskonfigurationen für zwei Achsen, so dass es ideal für unbemannte Plattformen, Torpedowaffen ...
Diese hochgenaue Glasfaser-Tätigkeitseinheit verfügt über kompakte Konstruktion, leichte Konstruktion und geringen Stromverbrauch.und Modulationskonfigurationen für zwei Achsen, so dass es ideal für unbemannte Plattformen, Torpedowaffen und Land-/Luftwaffensysteme geeignet ist, die eine dynamische Messung von Winkel- und Linearbewegung erfordern.
| Komponente | Parameter | Spezifikation | Anmerkungen |
|---|---|---|---|
| Gyroskop | Null Verzerrungsstabilität (100s) | 00,05°/h | |
| Null Verzerrungsstabilität (10 s) | 0.1°/h | ||
| Stabilität bei variabler Temperatur ohne Verzerrung | 00,5°/h | ||
| Volltemperatur-Skalafaktor | ≤ 200 ppm | ||
| Zufälliger Gangkoeffizient | 00,01°/√h | ||
| Eingangsbereich | 400°/s | ||
| Beschleunigungsmesser | Abweichung monatlicher Gesamtfehler | 50 μg | |
| Temperaturempfindlichkeit bei Nullverzerrung | 50 μg/°C | ||
| Monatlicher Gesamtfehler des Skalenfaktors | 50 ppm | ||
| Temperaturempfindlichkeit des Skalenfaktors | 50 ppm/°C | ||
| Eingangsbereich | ± 20 g | ||
| Eigenschaften der gesamten Maschine | |||
| Umwelt | Betriebstemperatur | -40°C ∼60°C | |
| Lagertemperatur | -45°C ∼70°C | ||
| Stromversorgung | 18 ̊36V (gleiche Gleichstromleistung) | ||
| Stabiler Stromverbrauch | ≤ 12 W | Anlaufstromverbrauch ≤ 25 W | |
| Ausrüstung | Verbindungsfähigkeit | Name des Signals | Signalmerkmale |
|---|---|---|---|
| 1,2 | Außenstromversorgung | PCS-Stromversorgung positiv | 24 V |
| 3,4 | PCS-Stromversorgung | Stromversorgung | |
| 5 | 200 Hz Signallausgang | IMU_TX1+ | Ausgangsdaten der IMU positiv |
| 6 | IMU_TX1- | IMU-Ausgabe-Daten negativ | |
| 9 | Synchronisierungssignal | IMU_RX1+ | IMU-Synchronisationssignal positiv |
| 10 | Im-RX1- | IMU-Synchronisationssignal negativ |
