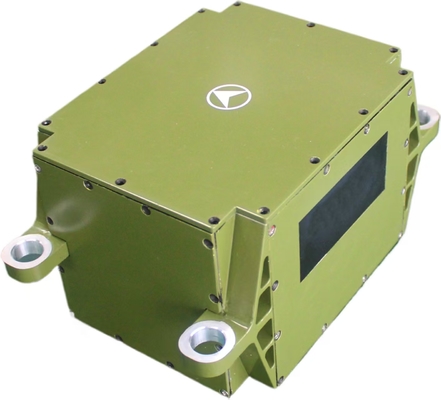

Kleine hochpräzise TDL45IMU Laser-Trägheitseinheit, großer Stoß, große Vibration

Kleine hochpräzise TDL45IMU Laser-Trägheitseinheit, großer Stoß, große Vibration
Kleine hochpräzise TDL45IMU Laser-Trägheitseinheit, großer Stoß, große Vibration

Großes Bild :  Kleine hochpräzise TDL45IMU Laser-Trägheitseinheit, großer Stoß, große Vibration

Produktdetails:
Herkunftsort: CHINA
Markenname: NAVI OPTICS
Zertifizierung: CCS
Modellnummer: Tdl45imu
Dokument: TDL45IMU0 Laser Inertial Un...it.pdf
Zahlung und Versand AGB:
Min Bestellmenge: ein Satz
Verpackung Informationen: Kartonbox
Zahlungsbedingungen: L/c, t/t
Kontakt

Kleine hochpräzise TDL45IMU Laser-Trägheitseinheit, großer Stoß, große Vibration

Beschreibung
Stabilität der Nullbias (100S): 00,01°/h Zero-Bias-Wiederholbarkeit: 00,005°/h
Volltemperaturskala -Faktor: ≤5ppm Zufälliger Gangkoeffizient: 0,002 °/h
Eingabebereich: 400 °/s
Hervorheben:

Kleine hochpräzise TDL45IMU Trägheitseinheit

,

Laser-Trägheitseinheit

,

stoßfest

Kleine, hochpräzise TDL45IMU Laser-Trägheitseinheit, großer Stoß, große Vibration


* Übersicht

Diese Art von Laser-Trägheitseinheit hat die Vorteile geringer Größe, geringen Gewichts, geringen Stromverbrauchs und hoher Genauigkeit. Sie enthält acht Punkte zur Vibrationsreduzierung und kann die Anwendungsszenarien mit großem Stoß und großen Vibrationen erfüllen. Sie kann verwendet werden, um reine Strapdown-Systeme zu entwerfen und die Anforderungen neuer unbemannter Plattformen, Wasser-/Torpedowaffen sowie Land-, Luft- und Raketenwaffenplattformen für kleine, hochpräzise Trägheitseinheitsausrüstung zu erfüllen. Sie verfügt über die dynamische Messfunktion von Trägerwinkelbewegungs- und linearen Bewegungsinformationen.



* Leistung

Projekt Inhalt Index Anmerkungen
Leistungsindikatoren des Gyroskops
Nullpunktversatz-Indikator Nullpunktstabilität (100s) 0,01°/h
Nullpunktversatz-Wiederholbarkeit 0,005°/h
Skalierungsfaktor Voll-Temperatur-Skalierungsfaktor ≤5ppm
Sonstige Indikatoren Zufallswanderungskoeffizient 0,002°/h
Eingangsbereich 400°/s
Leistungsindikatoren des Beschleunigungsmessers
Abweichungsindex Monatlicher Gesamtfehler der Abweichung 20μg
Nullpunktversatz-Indikator Nullpunktversatz-Temperaturabhängigkeit 20μg/℃
Skalierungsfaktor Monatlicher Gesamtfehler des Skalierungsfaktors 20ppm
Temperaturabhängigkeit des Skalierungsfaktors 20ppm/℃
Bereichsindikator Eingangsbereich ±20g
Merkmale der gesamten Maschine
Umgebungsleistungsindikatoren Betriebstemperatur -40℃～60℃
Lagertemperatur -45℃～70℃
Allgemeine Anforderungen Stromversorgung 18～36V(DC)
Stabiler Stromverbrauch ≤20W Anlaufstromverbrauch ≤ 25W




* Elektrische Schnittstellen

Pin Konnektivität Signalname Signalmerkmale
1,12 Externe Stromversorgung PCS-Stromversorgung positiv 24V
2,13
PCS-Stromversorgung Masse Masse
3 200Hz Signalausgang IMU_TX1+ IMU-Datenausgang positiv
14
IMU_TX1- IMU-Datenausgang negativ
6 Synchronisationssignal IMU_SYN+ IMU-Synchronisationssignal positiv
17
IMU_SYN- IMU-Synchronisationssignal negativ




* Strukturelles Aussehen und Abmessungen


Kleine hochpräzise TDL45IMU Laser-Trägheitseinheit, großer Stoß, große Vibration 0

Größe und Tag:

fiber optic inertial measurement unit,

small fiber optic inertial unit,

low power IMU sensor
