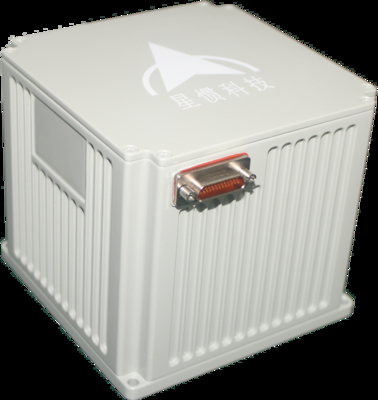

Kleine Größe Leichtgewicht TDF61IMU0 Glasfaser Trägheitseinheit Niedriger Stromverbrauch

Kleine Größe Leichtgewicht TDF61IMU0 Glasfaser Trägheitseinheit Niedriger Stromverbrauch
Kleine Größe Leichtgewicht TDF61IMU0 Glasfaser Trägheitseinheit Niedriger Stromverbrauch

Großes Bild :  Kleine Größe Leichtgewicht TDF61IMU0 Glasfaser Trägheitseinheit Niedriger Stromverbrauch

Produktdetails:
Herkunftsort: China
Markenname: NAVI OPTICS
Zertifizierung: CCS
Modellnummer: Tdf61imu0
Dokument: TDF61IMU0 Fiber Optic Inert...it.pdf
Zahlung und Versand AGB:
Min Bestellmenge: ein Satz
Verpackung Informationen: Kartonbox
Zahlungsbedingungen: L/c, t/t
Kontakt

Kleine Größe Leichtgewicht TDF61IMU0 Glasfaser Trägheitseinheit Niedriger Stromverbrauch

Beschreibung
Stabilität der Nullbias (100S): 00,03°/h Null -Bias -Stabilität (10s): 00,05°/h
Stabilität der variablen Temperatur null Vorspannung: 0.1°/h Volltemperaturskala -Faktor: ≤150ppm
Random Walk Coeffizientrandom Walk -Koeffizient: 0,003 °/√h Eingabebereich: 600 °/s

Kleine, leichte Faseroptische Trägheitseinheit TDF61IMU0, geringer Stromverbrauch


* Übersicht

Faseroptische Trägheitseinheiten haben die Vorteile geringer Größe, geringen Gewichts, geringen Stromverbrauchs und hoher Genauigkeit. Sie können zur Konstruktion von reinen Strapdown-, Einachsen- und Zweiachsen-Modulations-Trägheitseinheiten verwendet werden, um die Anforderungen neuer unbemannter Plattformen, Wasser-/Torpedowaffen sowie Land- und Luftwaffenplattformen für kleine und hochpräzise Trägheitseinheitsausrüstung zu erfüllen. Sie verfügen über dynamische Messfunktionen für Trägerwinkel- und lineare Bewegungsinformationen.



* Leistungsindikatoren

Projekt Inhalt Index Anmerkungen
Leistungsindikatoren des Gyroskops
Nullpunktversatz-Indikator Nullpunktstabilität (100s) 0,03°/h
Nullpunktstabilität (10s) 0,05°/h
Variable Temperatur-Nullpunktstabilität 0,1°/h
Skalierungsfaktor Voll-Temperatur-Skalierungsfaktor ≤150ppm
Sonstige Indikatoren Zufallswanderungskoeffizient 0,003°/√h
Eingangsbereich 600°/s
Leistungsindikatoren des Beschleunigungsmessers
Abweichungsindex Monatlicher Gesamtfehler der Abweichung 50μg
Nullpunktversatz-Indikator Nullpunktversatz-Temperatur-Empfindlichkeit 50μg/℃
Skalierungsfaktor Monatlicher Gesamtfehler des Skalierungsfaktors 50ppm
Temperatur-Empfindlichkeit des Skalierungsfaktors 50ppm/℃
Bereichsindikator Eingangsbereich ±20g
Merkmale der gesamten Maschine
Umgebungsleistungsindikatoren Betriebstemperatur -40℃～60℃
Lagertemperatur -45℃～70℃
Allgemeine Anforderungen Stromversorgung 18～36V(DC)
Stabiler Stromverbrauch ≤15W Anlaufstromverbrauch ≤ 25W



* Elektrische Schnittstelle

Pin Konnektivität Signalname Signalmerkmale
1,14 Externe Stromversorgung PCS-Stromversorgung positiv 24V
2,15
PCS-Stromversorgung Masse Masse
10 200Hz-Signalausgang IMU_TX1+ IMU-Datenausgang positiv
9
IMU_TX1- IMU-Datenausgang negativ
7 Synchronisationssignal IMU_SYN+ IMU-Synchronisationssignal positiv
6
IMU_SYN- IMU-Synchronisationssignal negativ



* Strukturelles Aussehen und Abmessungen


Kleine Größe Leichtgewicht TDF61IMU0 Glasfaser Trägheitseinheit Niedriger Stromverbrauch 0


Größe und Tag:

fiber optic inertial measurement unit,

small fiber optic inertial unit,

low power IMU sensor
