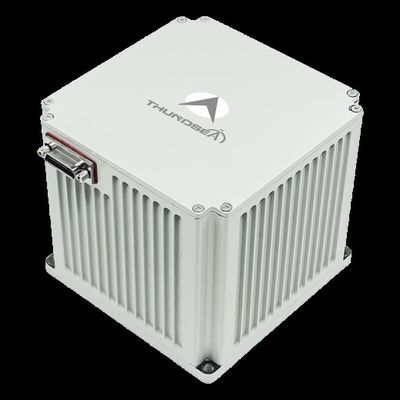

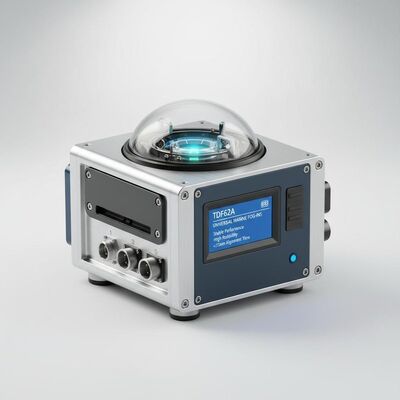

Modell TDF62A Universelles maritimes faseroptisches Trägheitsnavigationssystem, stabile Leistung

Modell TDF62A Universelles maritimes faseroptisches Trägheitsnavigationssystem, stabile Leistung
Modell TDF62A Universelles maritimes faseroptisches Trägheitsnavigationssystem, stabile Leistung

Großes Bild :  Modell TDF62A Universelles maritimes faseroptisches Trägheitsnavigationssystem, stabile Leistung

Produktdetails:
Herkunftsort: China
Markenname: NAVI OPTICS
Zertifizierung: CCS
Modellnummer: TDF62A
Dokument: TDF62A.pdf
Zahlung und Versand AGB:
Min Bestellmenge: Ein Satz
Verpackung Informationen: Karton
Zahlungsbedingungen: L/C,T/T
Kontakt

Modell TDF62A Universelles maritimes faseroptisches Trägheitsnavigationssystem, stabile Leistung

Beschreibung

Modell TDF62A Universelles maritimes faseroptisches Trägheitsnavigationssystem mit stabiler Leistung


Einführung

Dieses universelle maritime Laser-Trägheitsnavigationssystem (INS) verwendet Lasergyroskope und Quarzbiegebeschleunigungsmesser als seine Kernsensorkomponenten. Durch die Verwendung einer Strapdown-Trägheitsnavigationssystemarchitektur ist es mit fortschrittlicher Navigationssoftware ausgestattet, die intern mit hoher Geschwindigkeit arbeitet, um Navigationsdaten in Echtzeit zu liefern.



Die Produktpalette bietet mehrere Betriebsmodi, wie z. B. Standalone-Trägheitsnavigation, integrierte Trägheits-/Satellitennavigation und integrierte Trägheits-/geschwindigkeitsgestützte Navigation. Es liefert Benutzern umfassende Navigationsparameter für ihre Plattformen und erfüllt effektiv die Anforderungen verschiedener maritimer Plattformen.

Anwendung

Geeignet für kleine und mittelgroße unbemannte Oberflächenfahrzeuge (USVs), unbemannte Unterwasserfahrzeuge (UUVs), Unterwasserlenkwaffen usw., insbesondere Plattformen, die in komplexen Umgebungen mit hohen Geschwindigkeiten, großen Temperaturschwankungen und starken Vibrationen betrieben werden.


Eigenschaften

* Fähigkeit zur Ausrichtung und Initialisierung während des Festmachens oder während der Navigation mit konstanter Geschwindigkeit und gerader Linie.

* Stabile Leistung und hohe Zuverlässigkeit.

* Verfügt über Systemfehlererkennungs- und Alarmfunktionen.

* Ausgestattet mit digitalen Ausgabeschnittstellen, einschließlich Ethernet- und RS422-Seriellports.


Typ TDF62A
Beschleunigungsmesser Monate Bias Wiederholbarkeit ≤50μg
Monate Skalierungsfaktor Genauigkeit ≤50ppm
Gyro Bias Wiederholbarkeit 0.04°/h~0.02°/h
Skalierungsfaktor Genauigkeit ≤50ppm
Zufallsweg ≤0.007°/√h,1σ
Merkmale Winkelgeschwindigkeit ≥±400°/s
Winkelbeschleunigung 100000°/s2
Beschleunigung ＞25g
Winkellage Beliebige Ausrichtung
Geschwindigkeitsgenauigkeit ≤5.0kn
Startzeit ≤10 Sek.
Eingabe/Ausgabe 3 RS422 Vollduplex-Seriellports, 1 100M Ethernet-Port
Ausrichtungszeit Zeit ≤15min
Positionsgenauigkeit Reine Trägheit ≤6nm/1h
Trägheit/DVL-Kombination ≤0.8%D
AHRS-Anwendungsleistung Kursgenauigkeit ≤0.3°sec(L)
Neigungs- & Rollgenauigkeit ≤0.04°
Eigenschaften Stromverbrauch ＜12W
Abmessungen 120×110×80
Gewicht ＜1.35kg
Temperatur  -40℃~60℃
Schock 15g,Halb-Sinuswelle 11ms
Eingangsspannung DC24V(±25%)
Kühlung Leitung zur Montageplatte
Vibration 20~2000Hz,6.06g
MTBF ＞20000 Stunden
