Qualität Modell FG-300AH kostengünstiges Militär-Standard-Haltung- und Kursreferenzsystem mit Glasfasergyroskop usine

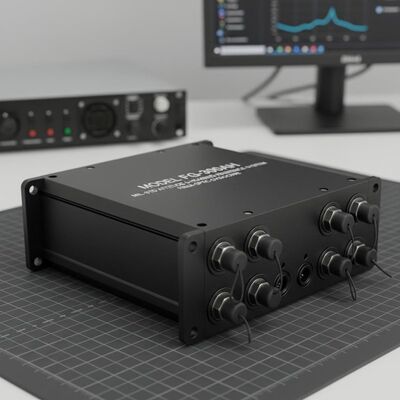

Modell FG-300AH kostengünstiges Militär-Standard-Haltung- und Kursreferenzsystem mit Glasfasergyroskop

Name: Modell FG-300AH kostengünstiges Militär-Standard-Haltung- und Kursreferenzsystem mit Glasfasergyroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: FG-300AH

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Zahlungsbedingungen: T/T

Standardverpackung: Karton

FG-300AH.pdf

PDF

Produktübersicht

Kostengünstiger FG-300AH AHRS mit militärischer Haltbarkeit. Verfügt über faseroptische Kreisel, eine Lagegenauigkeit von 0,01° und arbeitet bei -40 °C bis +70 °C. Ideal für Schiffs-, Fahrzeug- und Antennenstabilisierungsanwendungen.

Produktanpassungsattribute

Hervorheben

Kostengünstiges Attitude-Heading-Referenzsystem

,

FG-300AH Inertialnavigationssystem

,

Erschwingliches AHRS mit Garantie

Produktbeschreibung

Modell FG-300AH Haltungs- und Kursbezugssystem

Das Haltungs- und Kursreferenzsystem FG-300AH (AHRS) ist eine kostengünstige Trägheitsnavigations- und Messlösung, die zur Messung von dreidimensionaler Haltung, Winkelgeschwindigkeit,BeschleunigungDieses System ist nach militärischen Standards hergestellt und bietet eine zuverlässige Leistung in anspruchsvollen Umgebungen.

Systemübersicht

Der FG-300AH nutzt Glasfaser-Gyroskoptechnologie und Quarz-Flexurbeschleunigungsmessgeräte, um durch hochpräzise Fehlerkalibrierung und -kompensation eine hohe Systemgenauigkeit zu erreichen.Fortgeschrittene technische Merkmale einschließlich elektromagnetischer Abschirmung, thermische Balance, Vibrationsmodalanalyse, Dichtungsdesign und strenge Fertigungsprozesse sorgen für eine außergewöhnliche Anpassungsfähigkeit an die Umwelt.

Wesentliche Merkmale

Kostenwirksame Glasfaser-Gyroteknologie
Kalibrierung und Ausgleich von Fehlerparametern auf Systemebene
Temperaturkompensation im Volltemperaturbereich
Selbstgerichtet gegen Turbulenzen und selbstgerichtet auf der Bewegungsbasis
Kompatibel mit Satellitennavigations-, Mess- und DVL-Systemen
Konfigurierbar für kombinierte Navigations- und Dämpfungs-Navigationsmodi
Gebaut nach militärischen Standards

Anwendungen

Marine Kompasssysteme mit geringer und mittlerer Genauigkeit
Fahrzeugnavigation und -steuerung
Antennenstabilisierungssteuerung
Referenz für die Überschrift "Haltung"
Positionierung und Ausrichtung des AUV

Technische Spezifikation

Leistung des Gyroskops
Null Verzerrungsstabilität	0.1°/h, 1σ
Null Verzerrungswiederholbarkeit	0.1°/h, 1σ
Nichtlinearität der Skalafaktoren	50 ppm, 1 σ
Leistung des Beschleunigungsmessers
Null Verzerrungsstabilität	30 μg, 1 σ
Null Verzerrungswiederholbarkeit	30 μg, 1 σ
Stabilität des Skalenfaktors	30 ppm, 1 σ
Leistung des Systems
Startzeit	10 Minuten.
Haltungsgenauigkeit	00,01°, 1 σ
Genauigkeit der Richtung	0.4*sec(Lat) °, 1σ
Positionsfehler (bei DVL)	10,5% der zurückgelegten Strecke
Messbereich
Winkelgeschwindigkeit	± 300°/s
Beschleunigung	± 40 g
Betriebsumfeld
Betriebstemperatur	-40°C bis +70°C
Lagertemperatur	-55°C bis +85°C
Vibrationen	0.04g2/Hz @ 2-2000Hz
Stoßfestigkeit	30 g @ 6 ms / 50 g @ 11 ms
Elektrische Eigenschaften
Betriebsspannung	28VDC
Stromverbrauch	≤ 14 W
Kommunikationsschnittstelle	Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von Dienstleistungen.
Körperliche Eigenschaften
Abmessungen (WDH)	88 * 93 * 130 mm
Gewicht	≤1,4 kg
