Produktdetails:
|

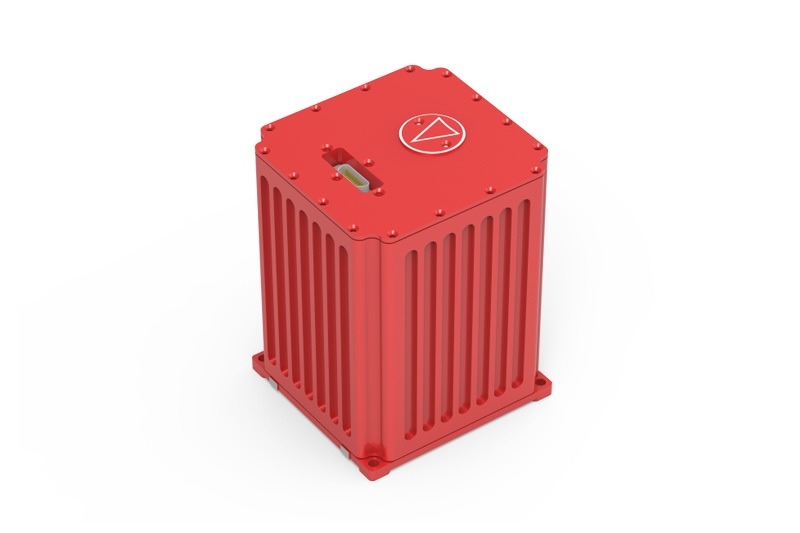

Modell FG-300AH Haltung und Überschrift Referenzsystem kostengünstig
Einleitung
Das FG-300AH Haltung- und Kursreferenzsystem (AHRS) ist ein kostengünstiges Trägheitsnavigations- und Messprodukt, mit dem die dreidimensionale Haltung des Trägers gemessen werden kann.Winkelgeschwindigkeit und Beschleunigung und andere BewegungsparameterFG-300AH verwendet Glasfaser-Gyroskop und Quarz-Flexur-Beschleunigungsmesser.und gewährleistet die Systemgenauigkeit durch hochpräzise Fehlerkalibrierung und KompensationstechnologieElektromagnetische Abschirmung, thermische Balance, Vibrationsmodal, Dichtung und strenge Fertigung gewährleisten die hervorragende Anpassungsfähigkeit des Systems.
Eigenschaften
* Kosteneffiziente Glasfaser-Gyros
* Kalibrierung und Kompensation von Fehlerparametern auf Systemebene
* Temperaturkompensation im vollen Temperaturbereich
* Antirurbulenz-Selbstausrichtung und Bewegungsbasis-Selbstausrichtung
* Zugang zur Satellitennavigation/Meter/dvl
* Konfigurierbar für kombinierte Navigations-/Dämpfungs-Navigationsmodi
* Militärische Norm
Anwendung
* Kompass mit niedriger und mittlerer Genauigkeit
* Fahrzeugnavigation und -steuerung
* Antennenstabilisierungssteuerung
* Verweis auf die Einstellung
* AUV-Positionierung und Orientierung
Gyroskop | Null Verzerrungsstabilität | 0.1 Grad/h, 1 σ |
Null Verzerrungswiederholbarkeit | 0.1 Grad/h, 1 σ | |
Nichtlinearität der Skalafaktoren | 50 ppm, 1 σ | |
Beschleunigungsmesser | Null Verzerrungsstabilität | 30ug, 1σ |
Null Verzerrungswiederholbarkeit | 30ug, 1σ | |
Stabilität des Skalenfaktors | 30 ppm, 1 σ | |
Leistung | Startzeit | 10 Minuten. |
Richtige Einstellung | 00,01 Grad, 1 a | |
Genauigkeit der Richtung | 0.4×sec ((Lat) deg, 1σ | |
Positionsfehler (in Kombination mit DVL) | 10,5%0, Dies ist die zurückgelegte Strecke | |
Messbereich | Winkelgeschwindigkeit | ± 300°/s |
Beschleunigung | ± 40 g | |
Betriebsumfeld | Betriebstemperatur | -40°C+70°C |
Lagertemperatur | -55°C+85°C | |
Vibrationen | 0.04g2/hz@2·2000hz | |
Normaler Betrieb/keine Schäden unter Schock | 30 g @ 6 ms/50 g @ 11 ms | |
Elektrische Eigenschaften | Betriebsspannung | 28VDC |
Stromverbrauch | ≤ 14 W | |
Kommunikationsschnittstelle | Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von Dienstleistungen. | |
Körperliche Eigenschaften | Größe ((W×D×H) | 88x93x130 mm |
Gewicht | ≤ 0,4 kg |
