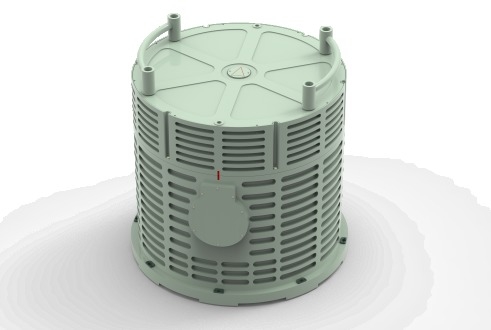

Modell DINS-100 Hochpräzises Zwei-Achsen-Rotationslaser-Gyro-Trägheitsnavigationssystem

Modell DINS-100 Hochpräzises Zwei-Achsen-Rotationslaser-Gyro-Trägheitsnavigationssystem
Modell DINS-100 Hochpräzises Zwei-Achsen-Rotationslaser-Gyro-Trägheitsnavigationssystem

Großes Bild :  Modell DINS-100 Hochpräzises Zwei-Achsen-Rotationslaser-Gyro-Trägheitsnavigationssystem

Produktdetails:
Place of Origin: China
Markenname: NAVI OPTICS
Zertifizierung: CCS
Model Number: DINS-100
Dokument: DINS-100.pdf
Zahlung und Versand AGB:
Minimum Order Quantity: one set
Packaging Details: Carton box
Payment Terms: T/T

Modell DINS-100 Hochpräzises Zwei-Achsen-Rotationslaser-Gyro-Trägheitsnavigationssystem

Beschreibung
Settling time: 6h Position: 2nm/10d, peak
Velocity: 0.5m/s, 1σ Attitude: 0.005deg, 1σ
Heading: 0.008×sec(Lat) deg, 1σ Heave: 5cm or 5%
Working Temperature: -40℃~+55℃ Storage Temperature: -55℃~+70℃
Dimensions (W x D x H): φ550×500 mm Weight: ≤60kg

Modell DINS-100 Hochpräzises Dual-Achsen-Rotationslaser-Gyro-Inertialnavigationssystem


Einführung

Das DINS 100 Dual-Achsen-Rotationslaser-Gyro-Inertialnavigationssystem ist ein hochleistungsfähiges Trägheitsnavigations- und Messgerät, das ein 90-Typ-Zwei-Frequenz-Maschinenschwingungs-Laserkreisel und einen Quarz-Flexur-Beschleunigungsmesser verwendet. Die Leistung des Systems wurde durch hochpräzise Fehlerkalibrierung, Temperaturkompensationstechnologie und die selbstständige Online-Kalibrierung und Fehler-Selbstkompensationstechnologie mit doppelter Achsenrotation erheblich verbessert. Das System verwendet ein elektromagnetisches Abschirmungsdesign, ein thermisches Gleichgewichtsdesign, ein Schwingungsmodaldesign, ein Dichtungsdesign und einen strengen Herstellungsprozess, um eine hervorragende Umweltverträglichkeit zu gewährleisten.


Merkmale

Hochpräziser 90-Typ-2-Frequenz-Maschinenschwingungs-Laserkreisel

Selbstkalibrierung und Fehler-Selbstkompensation mit doppelter Achsenrotation

Statische Basis- und bewegliche Basis-Initialausrichtung

Fehlerparameterkalibrierung und -kompensation im vollen Temperaturbereich

Voreingestellte GNSS/Odometer/Trip-Meter-Schnittstelle

Kann für verschiedene Navigationsmodi konfiguriert werden

Hervorragende Umweltverträglichkeit

Militärstandard


Anwendung

Schiffsnavigation

Unterwassernavigation von U-Booten

Positionierung und Ausrichtung von Raketenstartfahrzeugen

Hochpräzise Lagemessung



Leistung
Startzeit 6h
Reine Trägheits- Position 2nm/10d, Spitze
Reine Trägheitsgeschwindigkeit 0,5 m/s, 1σ
Reine Trägheitslage 0,005 Grad, 1σ
Reine Trägheitskurs 0,008×sec(Lat) Grad, 1σ
Heave 5cm oder 5%
Messbereich
Winkelgeschwindigkeit ±400 Grad/s
Beschleunigung ±20g
Arbeitsumgebung
Arbeitstemperatur -40℃~+55℃
Lagertemperatur -55℃~+70℃
Vibration 0,04g2/hz@ 20~2000hz
Normalbetrieb/ 30g @ 6ms/50g @ 11 ms

keine Beschädigung unter Schock
Elektrische Eigenschaften
Betriebsspannung 28VDC
Leistung Verbrauch ≤200W
Kommunikationsschnittstelle RS422/RS232/CAN/Ethernet
Physikalische Eigenschaften
Abmessungen (B x T x H) φ550×500 mm
Gewicht ≤60kg
