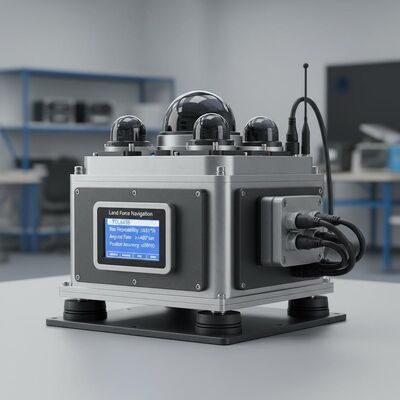

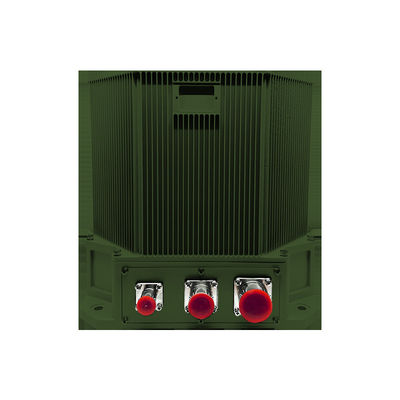

Qualität Landnavigation TDL645B Fahrzeugmontierte optische Gyro-Positionsbestimmungsgeräte mit einer Wiederholbarkeit von ≤0,01°/h und einer Winkelgeschwindigkeit von ≥±400°/s für eine Positionsgenauigkeit von ≤0,08%D usine

Landnavigation TDL645B Fahrzeugmontierte optische Gyro-Positionsbestimmungsgeräte mit einer Wiederholbarkeit von ≤0,01°/h und einer Winkelgeschwindigkeit von ≥±400°/s für eine Positionsgenauigkeit von ≤0,08%D

Name: Landnavigation TDL645B Fahrzeugmontierte optische Gyro-Positionsbestimmungsgeräte mit einer Wiederholbarkeit von ≤0,01°/h und einer Winkelgeschwindigkeit von ≥±400°/s für eine Positionsgenauigkeit von ≤0,08%D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDL645B

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Werktage

Standardverpackung: Karton

TDL645B.pdf

PDF

Produktübersicht

Land Force TDL645B: Hochpräzise fahrzeugmontierte Kreiselpositionierung mit ≤0,01°/h Vorspannung, ±400°/s Winkelgeschwindigkeit und -40℃~60℃ Betrieb. Unterstützt ZUPT, GNSS/IMU und Trägheits-/Kilometerzähler-Integration für genaue Navigation unter extremen Bedingungen.

Produktanpassungsattribute

Hervorheben

Optische Gyro-Positionierausrüstung

,

Fahrzeugmontierte optische Positionsausrüstung

,

Geräte zur optischen Gyro-Positionierungsorientierung

Voreingenommenheit Wiederholbarkeit:

≤0,01°/h

Skalafaktorgenauigkeit:

≤5 ppm

Zufälliger Spaziergang:

≤0,003°/√Std

Winkelrate:

≥±400°/Sek

Gewicht:

<6,5 kg

Eingangsspannung:

DC24V (±25%)

Produktbeschreibung

Landstreitkräfte-Navigationsgeräte TDL645B Fahrzeugmontierte optische Gyrostation-Positionierungs- und Orientierungseinrichtung

Fortgeschrittene optische Gyrosysteme für die Positionierung und Orientierung von Fahrzeugen, die für präzise Navigations- und Positionierungsanwendungen auf verschiedenen mobilen Plattformen entwickelt wurden.

Systemübersicht

Der TDL645B beinhaltet Laser- oder Glasfaser-Gyros mit Quarzbeschleunigungsmessern in einer strapdown Inertialschifffahrtsarchitektur.Es liefert Fahrzeugnavigationsparameter in Echtzeit über mehrere Betriebsarten einschließlich Nullgeschwindigkeits-Aktualisierungen (ZUPT), integrierte GNSS/IMU-Navigation und integrierte Trägheits-/Odometer-Navigation.

Anwendungsbereiche

Geodätische Vermessungsfahrzeuge
Panzer und gepanzerte Fahrzeuge
Selbstfahrende Artilleriesysteme
Kampffahrzeuge für Infanterie
Unbemannte Bodenfahrzeuge
Schnellzüge
Fahrzeuge für landwirtschaftliche Maschinen

Leistungsmerkmale

Ausrichtung und Initialisierung in statischen oder dynamischen (beweglichen) Zuständen
Autonome Navigation mit Nullgeschwindigkeits-Aktualisierung (ZUPT)
Integrierte Navigation mit Kilometer- und satellitengestützten Systemen
Betrieb in Regionen mit hoher Breite (± 65°), extremer Kälte und hoher Höhe
Hochverlässliche Konstruktion für anspruchsvolle Umgebungen

Technische Spezifikation

Typ der Parameter	Spezifikation
Modell	TDL645B
Wiederholbarkeit der Beschleunigungsmesserverzerrung	≤ 20 μg
Akzelerometer-Skalafaktor Genauigkeit	≤ 20 ppm
Wiederholbarkeit von Gyro-Bias	≤ 0,01°/h
Genauigkeit der Gyroskalafaktoren	≤ 5 ppm
Gyroschritt	≤ 0,003°/√hr
Winkelgeschwindigkeit	≥ ± 400°/s
Winkelbeschleunigung	100000°/sec2
Beschleunigung	> 25 g
Zeit der Ausrichtung	≤ 15 Minuten
Eingang/Ausgang	3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss
Nordfindung/Orientierungsgenauigkeit	≤ 5 m
Kombination von Trägheitsnavigation und Odometer	≤ 0,08%D
Bearing Genauigkeit (2h)	≤ 0,4 Mil
Kombinierte Navigationsstandortgenauigkeit	≤ 0,2 Mil
Richtigkeit der Fahrtrichtung (AHRS)	≤ 0,2 Mil
Schwung- und Rollgenauigkeit (AHRS)	≤ 0,2 Mil
Stromverbrauch	< 40 W
Gewicht	< 6,5 kg
Betriebstemperatur	-40°C bis 60°C
Stoßbeständigkeit	15 g, Halb-Sinus-Welle 11 ms
Eingangsspannung	DC24V ((± 25%)
Kühlmethode	Leitung der Montageplatte
Schwingungswiderstand	20 bis 2000 Hz, 6,06 g
MTBF	>15000 Stunden

Dieses umfassende Positionierungssystem liefert vollständige und kontinuierliche Informationen über Position, Geschwindigkeit und Haltung des Fahrzeugs.die unterschiedlichen Anforderungen verschiedener Fahrzeugplattformen in anspruchsvollen Betriebsumgebungen erfüllen.
