Qualität Landnavigation TDL85A Fahrzeugmontierte optische Gyroposierungsgeräte mit einer Wiederholbarkeit von ≤ 0,003°/h, einer Winkelgeschwindigkeit von ≥ ± 400°/s und einem Gewicht von < 8 kg usine

Landnavigation TDL85A Fahrzeugmontierte optische Gyroposierungsgeräte mit einer Wiederholbarkeit von ≤ 0,003°/h, einer Winkelgeschwindigkeit von ≥ ± 400°/s und einem Gewicht von < 8 kg

Name: Landnavigation TDL85A Fahrzeugmontierte optische Gyroposierungsgeräte mit einer Wiederholbarkeit von ≤ 0,003°/h, einer Winkelgeschwindigkeit von ≥ ± 400°/s und einem Gewicht von < 8 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDL85A

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Werktage

Standardverpackung: Karton

TDL85A.pdf

PDF

Produktübersicht

Der am Fahrzeug montierte optische Kreisel TDL85A bietet eine präzise Navigation mit einer Abweichung von ≤0,003°/h, einer Genauigkeit von ≤2ppm und einer Rate von ±400°/s. Es ist für den Betrieb bei -40 bis 60 °C zertifiziert und unterstützt die Integration von ZUPT, GNSS und Kilometerzählern für Tanks, Vermessungsfahrzeuge und unbemannte Plattformen.

Produktanpassungsattribute

Hervorheben

Vehicle mounted Optical Gyro Navigation

,

Land Force inertial navigation system

,

Optical Gyro inertial navigation system

Voreingenommenheit Wiederholbarkeit:

≤ 0,003°/H

Zufälliger Spaziergang:

≤0,0008°/√Std

Skalafaktorgenauigkeit:

≤2 ppm

Winkelrate:

≥±400°/Sek

Abmessungen:

232 × 186 × 160

Gewicht:

<8kg

Produktbeschreibung

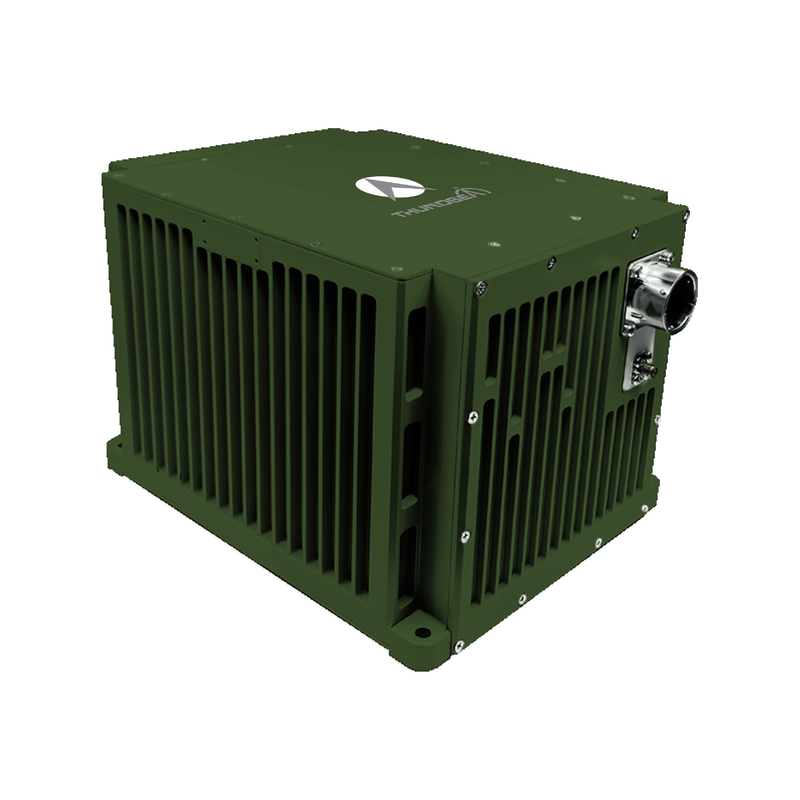

Fahrzeugmontierte optische Positionsausrichtungsanlage für Landstreitkräfte TDL85A

Dieses auf dem Fahrzeug montierte optische Gyrosystem zur Positionierung und Orientierung nutzt Laser- oder Glasfaser-Gyroskope in Kombination mit Quarzbeschleunigungsmessern als Kernsensoren.Die Anwendung einer Strand-Inertialsystem-Architektur (SINS) mit fortschrittlicher Navigationssoftware, liefert es Echtzeit-Navigationsdaten über mehrere Betriebsarten.

Systemfähigkeiten

Die Ausrüstung bietet vollständige Fahrzeugnavigationsparameter einschließlich Position, Geschwindigkeit und Haltung, um den unterschiedlichen Anforderungen verschiedener Fahrzeugplattformen gerecht zu werden.Die Betriebsmodi umfassen Zero-Velocity Update (ZUPT) für die stationäre Kalibrierung, Trägheits-/GNSS-Integrierte Navigation (GPS/BeiDou) und Trägheits-/Odometerintegration.

Anwendungsbereiche

Geodätische Vermessungsfahrzeuge
Panzer und selbstfahrende Artillerie
Kampffahrzeuge für Infanterie
Unbemannte Fahrzeuge
Schnellzüge
Fahrzeuge für landwirtschaftliche Maschinen

Leistungsmerkmale

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
Eigenschaften: autonome Navigation, Nullgeschwindigkeits-Aktualisierung (ZUPT) und integrierte Navigation mit Kilometer- und/oder Satellitensystemen
Geeignet für den Einsatz in Gebieten mit hoher Breite (± 65°), extrem kalter Lage und hoher Höhe
Design mit hoher Zuverlässigkeit

Technische Spezifikation

Typ der Parameter	Spezifikation
Beschleunigungsmesser Monate Bias Wiederholbarkeit	≤ 10 μg
Accelerometer Monate Skalafaktor Genauigkeit	≤ 10 ppm
Wiederholbarkeit von Gyro-Bias	≤ 0,003°/h
Genauigkeit der Gyroskalafaktoren	≤ 2 ppm
Zufälliger Spaziergang	≤ 0,0008°/√hr
Winkelgeschwindigkeit	≥ ± 400°/s
Winkelbeschleunigung	100000°/sec2
Beschleunigung	> 25 g
Eine angelegte Einstellung	Jede Orientierung
Zeit der Ausrichtung	≤8min
Eingang/Ausgang	3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss
Nordfindung/Orientierungsgenauigkeit	≤ 7 m
Kombination von Trägheitsnavigation und Odometer	≤ 0,1%D
Das Lager hält die Genauigkeit aufrecht/2h	≤ 0,5 Mil
Kombinierte Navigationsstandortgenauigkeit	≤ 0,3 Mil
AHRS-Richtungsgenauigkeit	≤ 0,3 Mil
AHRS Pitch & Roll Genauigkeit	≤ 0,2 Mil
Stromverbrauch	< 30 W
Abmessungen	232186160
Gewicht	< 8 kg
Betriebstemperatur	-40°C bis 60°C
Stoßbeständigkeit	15 g, Halb-Sinus-Welle 11 ms
Eingangsspannung	DC24V ((± 25%)
Kühlmethode	Leitung der Montageplatte
Schwingungswiderstand	20 bis 2000 Hz, 6,06 g
MTBF	>20000 Stunden
