Qualität TDL65A Fahrzeugmontierte optische Gyroposierungsanlage mit Winkelgeschwindigkeit ≥±400°/s, Biaswiederholbarkeit ≤0,006°/h und Gewicht < 6 kg usine

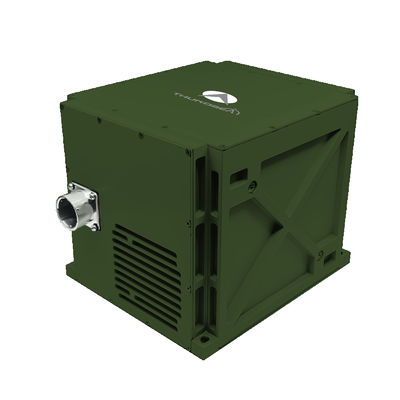

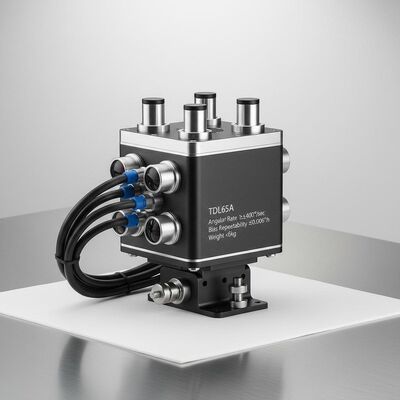

TDL65A Fahrzeugmontierte optische Gyroposierungsanlage mit Winkelgeschwindigkeit ≥±400°/s, Biaswiederholbarkeit ≤0,006°/h und Gewicht < 6 kg

Name: TDL65A Fahrzeugmontierte optische Gyroposierungsanlage mit Winkelgeschwindigkeit ≥±400°/s, Biaswiederholbarkeit ≤0,006°/h und Gewicht < 6 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDL65A

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Werktage

Standardverpackung: Karton

TDL65A.pdf

PDF

Produktübersicht

Das am Fahrzeug montierte optische Kreiselsystem TDL65A bietet eine Bias-Wiederholgenauigkeit von ≤0,006°/h und eine Winkelgeschwindigkeit von ≥±400°/s. Unterstützt die Integration von ZUPT, GNSS und Kilometerzählern für Panzer, UAVs und Vermessungsfahrzeuge. Funktioniert unter extremen Bedingungen (-40℃~60℃) mit einer MTBF von über 20.000 Stunden.

Produktanpassungsattribute

Hervorheben

Fortgeschrittenes Trägheitsnavigationssystem

,

Fahrzeugmontiertes Trägheitsnavigationssystem

Voreingenommenheit Wiederholbarkeit:

≤ 0,006°/h

Skalafaktorgenauigkeit:

≤3 ppm

Zufälliger Spaziergang:

≤ 0,0015°/√hr

Winkelrate:

≥±400°/Sek

Abmessungen:

193 × 169 × 160

Gewicht:

<6kg

Produktbeschreibung

Advanced Land Force Navigation TDL65A Optical Gyro Positioning and Orientation Equipment für Fahrzeuge

Das auf dem Fahrzeug montierte optische Gyrosystem zur Positionierung und Orientierung verwendet Laser-Gyros und Quarzbeschleunigungsmessgeräte als Kernsensoren.Einführung einer strapdown-inerziellen Navigationsarchitektur mit fortschrittlichen NavigationsalgorithmenDiese Produktreihe unterstützt mehrere Betriebsarten, darunter Zero Velocity Update (ZUPT), GNSS-gestützte Trägheitsnavigation,und inertielle Navigation mit Kilometerunterstützung.

Anwendungsbereiche

Geodätische Vermessungsfahrzeuge
Panzer und selbstfahrende Artillerie
Kampffahrzeuge für Infanterie
Unbemannte Fahrzeuge
Schnellzüge
Fahrzeuge für landwirtschaftliche Maschinen

Leistungsmerkmale

Fähigkeit zur autonomen Navigation
Funktionalität für Nullgeschwindigkeitsaktualisierung (ZUPT)
Integrierte Navigation mit Kilometer- und satellitengestützten Systemen
Design mit hoher Zuverlässigkeit
Geeignet für Gebiete mit hoher Breite (± 65°), extrem kalten Bedingungen und hohen Höhen
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

Technische Spezifikation

Typ der Parameter	Spezifikation
Modell	TDL65A
Wiederholbarkeit der Beschleunigungsmesserverzerrung	≤ 10 μg
Akzelerometer-Skalafaktor Genauigkeit	≤ 10 ppm
Wiederholbarkeit von Gyro-Bias	≤ 0,006°/h
Genauigkeit der Gyroskalafaktoren	≤ 3 ppm
Gyroschritt	≤ 0,0015°/√hr
Winkelgeschwindigkeit	≥ ± 400°/s
Winkelbeschleunigung	100000°/sec2
Beschleunigung	> 25 g
Eine angelegte Einstellung	Jede Orientierung
Zeit der Ausrichtung	≤8min
Eingang/Ausgang	3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss
Nordfindung/Orientierungsgenauigkeit	≤ 7 m
Kombination von Trägheitsnavigation und Odometer	≤ 0,2%D
Bearing Genauigkeit (2h)	≤ 1,0 Mil
Kombinierte Navigationsstandortgenauigkeit	≤ 0,5 Mil
AHRS-Richtungsgenauigkeit	≤ 0,5 Mil
AHRS Pitch & Roll Genauigkeit	≤ 0,2 Mil
Stromverbrauch	< 30 W
Abmessungen	193169160 mm
Gewicht	< 6 kg
Betriebstemperatur	-40°C bis 60°C
Stoßbeständigkeit	15 g, Halb-Sinus-Welle 11 ms
Eingangsspannung	DC24V ((± 25%)
Kühlmethode	Leitung der Montageplatte
Schwingungswiderstand	20 bis 2000 Hz, 6,06 g
MTBF	>20000 Stunden
