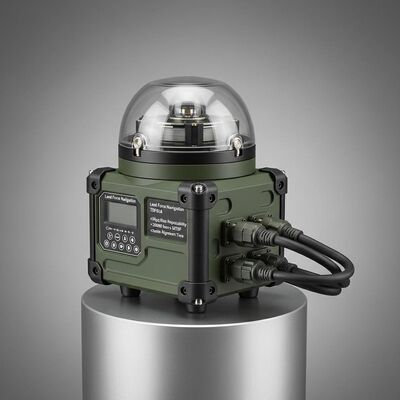

Qualität Landnavigation TDF61A Fahrzeugmontierte optische Gyro-Positionierungsausrüstung mit ≤50μg Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤5min Ausrichtungsperiode usine

Landnavigation TDF61A Fahrzeugmontierte optische Gyro-Positionierungsausrüstung mit ≤50μg Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤5min Ausrichtungsperiode

Name: Landnavigation TDF61A Fahrzeugmontierte optische Gyro-Positionierungsausrüstung mit ≤50μg Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤5min Ausrichtungsperiode
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDF61A

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Arbeitstage

Standardverpackung: Karton

TDF61A.pdf

PDF

Produktübersicht

Das fahrzeugmontierte optische Gyro-Positionierungsgerät TDF61A bietet hochpräzise Navigation mit einer Bias-Wiederholgenauigkeit von ≤0,03°/h und einer MTBF von >20.000 Stunden. Verfügt über dynamische Ausrichtung, Multimodus-Betrieb (ZUPT/integrierte Navigation) und robuste Leistung unter extremen Bedingungen (-40℃~60℃).

Produktanpassungsattribute

Hervorheben

Innerzialschifffahrtssystem

,

Optische Gyro-Positionierungs- und Orientierungsgeräte

,

Fahrzeugmontierte optische Gyro-Positionierausrüstung

Monatliche Wiederholbarkeit:

≤ 50 μg

Monat Skalafaktor Genauigkeit:

≤50ppm

Voreingenommenheit Wiederholbarkeit:

≤ 0,03°/h, σ

Skalafaktorgenauigkeit:

≤50ppm

Zufälliger Spaziergang:

≤ 0,01°/√hr

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>20000 Stunden

Produktbeschreibung

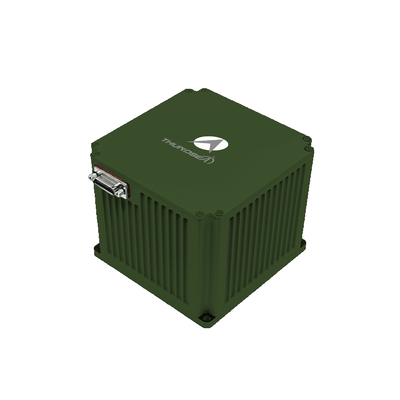

Fahrzeugmontierte optische Gyroposisierungs- und Orientierungsausrüstung für Landstreitkräfte TDF61A

Fahrzeugmontierte optische Gyroposisierungs- und Orientierungsausrüstung für Landstreitkräfte TDF61A

Produktübersicht

Das auf dem Fahrzeug montierte optische Gyroposierungs- und Orientierungsgerät nutzt Laser- oder Glasfaser-Gyros und Quarzbeschleunigungsmessgeräte als Kernsensoren.Verwendung einer Architektur eines inertischen Navigationssystems mit fortgeschrittener NavigationssoftwareDie Produktreihe bietet mehrere Betriebsarten, darunter Nullgeschwindigkeits-Aktualisierung (ZUPT), Trägheits-/satellitenbasierte integrierte Navigation,und integrierte Trägheitsnavigation/Odometernavigation, die umfassende Fahrzeugnavigationsparameter für verschiedene Fahrzeugplattformen bieten.

Anwendungsbereiche

Geodätische Vermessungsfahrzeuge
Panzer und selbstfahrende Artillerie
Kampffahrzeuge für Infanterie
Unbemannte Fahrzeuge
Schnellzüge
Fahrzeuge für landwirtschaftliche Maschinen

Leistungsmerkmale

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
Eigenschaften: autonome Navigation, Nullgeschwindigkeits-Aktualisierung (ZUPT) und integrierte Navigation mit Kilometer- und/oder Satellitensystemen
Geeignet für den Einsatz in Gebieten mit hoher Breite (± 65°), extrem kalter Lage und hoher Höhe
Design mit hoher Zuverlässigkeit

Technische Spezifikation

Modell

TDF61A

Leistung des Beschleunigungsmessers

Monatliche Wiederholbarkeit	≤ 50 μg
Monat Skalafaktor Genauigkeit	≤ 50 ppm

Leistung der Gyros

Wiederholbarkeit von Biasen	≤ 0,03°/h, σ
Skalafaktorgenauigkeit	≤ 50 ppm
Zufälliger Spaziergang	≤ 0,01°/√hr

Systemmerkmale

Winkelgeschwindigkeit	≥ ± 400°/s
Winkelbeschleunigung	100000°/sec2
Beschleunigung	> 40 g
Eine angelegte Einstellung	Jede Orientierung
Ausrichtungszeit	≤ 5 Minuten

Eingang/Ausgang

Schnittstellen

3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss

Positionsgenauigkeit

Kombination von Trägheitsnavigation und Odometer	≤ 1%D
Nordfindung/Orientierungsgenauigkeit	≤ 5,0 ml
Beibehalten der Genauigkeit des Lagers/2h	≤ 6,0 Mil
Kombinierte Positionsaugenauigkeit der Navigation	≤ 3,0 Mil

Leistung von AHRS-Anwendungen

Genauigkeit der Richtung	≤ 3,0 Mil
Richtigkeit bei Schlag und Rollen	≤ 1,0 Mil

Körperliche Eigenschaften

Stromverbrauch	< 15 W
Abmessungen	110110100 mm
Gewicht	< 1,7 kg
Betriebstemperatur	-40°C bis 60°C
Stoßbeständigkeit	15 g, Halb-Sinus-Welle 11 ms
Eingangsspannung	DC24V ((± 25%)
Kühlmethode	Leitung der Montageplatte
Schwingungswiderstand	20 bis 2000 Hz, 6,06 g
MTBF	>20000 Stunden
