Produktdetails:
|
| Monatliche Wiederholbarkeit: | ≤20μg | Monat Skalafaktor Genauigkeit: | ≤20PPm |
|---|---|---|---|
| Schräge Wiederholbarkeit: | ≤ 0,008°/h | Skalafaktorgenauigkeit: | ≤20PPm |
| Irrfahrt: | ≤ 0,003°/√hr | Vibrationen: | 20 bis 2000 Hz,60,06 g |
| MTBF: | >20000 Stunden |

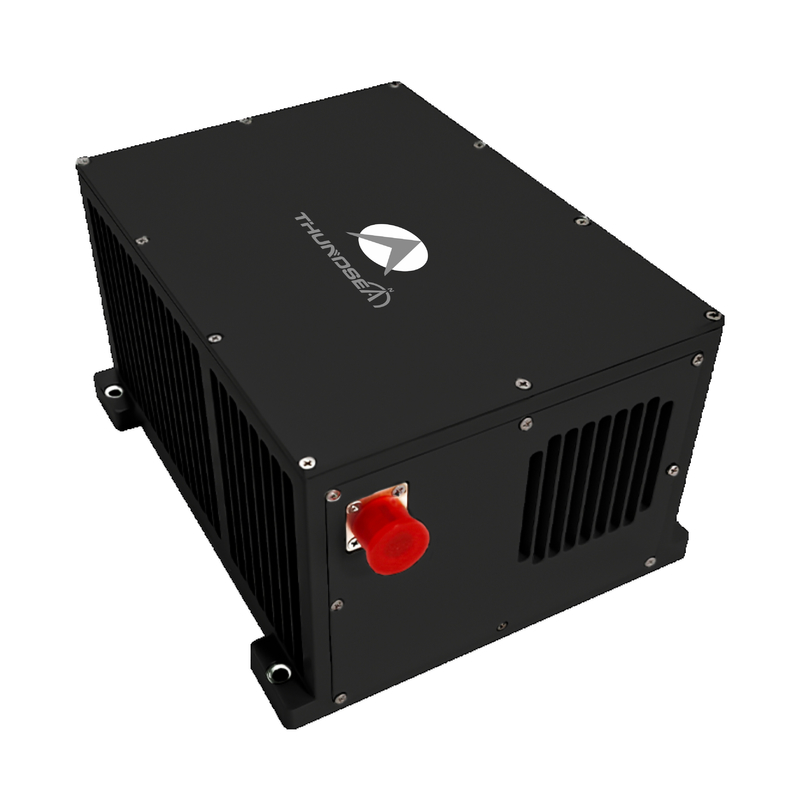

Luftfahrtnavigation TDF46A Luftgestützte optische Gironavigation
1 Einleitung
Das in der Luft befindliche optische Gironavigationssystem verwendet Glasfaser-Gyroskope (FOG) und hochpräzise Quarzbeschleunigungsmessgeräte als Kernerkennungselemente.mit einer Leistung von mehr als 50 W undDurch die Nutzung fortschrittlicher Navigationsalgorithmen, die durch eingebettete Rechenanlagen verarbeitet werden, wird eine Echtzeit-Inertialparameterberechnung bei Erneuerungsraten von mehr als 200 Hz erreicht.Dieses System verfügt über Multi-Domain-Sensor-Fusion-Funktionen., die die Satellitennavigation (GNSS), die himmlische Positionierung, die barometrische Höhenmessung, die Radionavigation und die visuelle Kilometermessung nahtlos durch adaptive Kalman-Filtertechniken integrieren.Betriebsmodi können dynamisch zwischen reiner Trägheitsnavigation und hybriden Augmentationszuständen konfiguriert werden, die umfassende Plattformnavigationslösungen bietet, einschließlich 3D-Position, Geschwindigkeit, Haltung und Kursparameter.
2Anwendungsbereiche
geeignet für Festflügel-UAVs, Drehflügel-UAVs und spezielle Luftfahrzeuge.
3LeistungCEigenschaften
Fähig zur Ausrichtung auf bodengestützten Schwingungsplattformen und zur Ausrichtung während des Fluges.
Unterstützt das Wechseln zwischen Selbstausrichtung, Bewegungsbasis-Ausrichtung und Übertragungsausrichtung basierend auf den Bedürfnissen des Kunden.
Unterstützt Multi-Sensor-Fusion, die Satelliten-, Himmels-, Höhenmesser-, Radio- und visuelle Navigationsdaten enthält.
Ausgestattet mit Systemfehlererkennung und Alarmfunktionen.
4 Hauptparameter
| Typ | TDF46A | ||
| Beschleunigungsmesser | Monatliche Wiederholbarkeit | ≤ 20 μg | |
| Monat Skalafaktor Genauigkeit | ≤ 20 ppm | ||
| Gyrosysteme | Wiederholbarkeit von Biasen | ≤ 0,008°/h | |
| Skalafaktorgenauigkeit | ≤ 20 ppm | ||
| Zufälliger Spaziergang | ≤ 0,003°/√hr | ||
| Eigenschaften | Positionsgenauigkeit | Reine Trägheit | ≤ 0,8 nm/1h |
| Inertialsatellitennavigationskombination | Besser als Satellitengenauigkeit | ||
| Geschwindigkeitsgenauigkeit | Reine Trägheit | ≤ 1,0 m/s | |
| Inertialsatellitennavigationskombination | ≤ 0,2 m/s | ||
| Winkelgeschwindigkeit | ≥ ± 400°/s | ||
| Winkelbeschleunigung | 100000°/sec2 | ||
| Beschleunigung | > 25 g | ||
| Eine angelegte Einstellung | Jede Orientierung | ||
| Ausrichtungszeit | ≤8min | ||
| Eingang/Ausgang | 3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss | ||
| Zeit der Ausrichtung | Zeit | < 5 Minuten | |
| Leistung von AHRS-Anwendungen | Genauigkeit der Richtung | Reine Trägheit | ≤ 0,1°sec (L) |
| Satellitennavigationskombination | ≤ 0,05°sec (L) | ||
| Richtigkeit bei Schlag und Rollen | Reine Trägheit | ≤ 0,03° | |
| Satellitennavigationskombination | ≤ 0,015° | ||
| Eigenschaften | Stromverbrauch | < 20 W | |
| Abmessungen | 195 × 160 × 108 | ||
| Gewicht | < 3,9 kg | ||
| Temperatur | -40°C bis 60°C | ||
| Schock | 15 g, Halb-Sinus-Welle 11 ms | ||
| Eingangsspannung | DC24V ((± 25%) | ||
| Kühlung | Leitung der Montageplatte | ||
| Vibrationen | 20 bis 2000 Hz,60,06 g | ||
| MTBF | >20000 Stunden | ||
