Qualität TDL45C Luftgestütztes optisches Gironavigationssystem mit ≤20μg Bias-Wiederholbarkeit, >15000 Stunden MTBF und ≤15min Ausrichtungsperiode usine

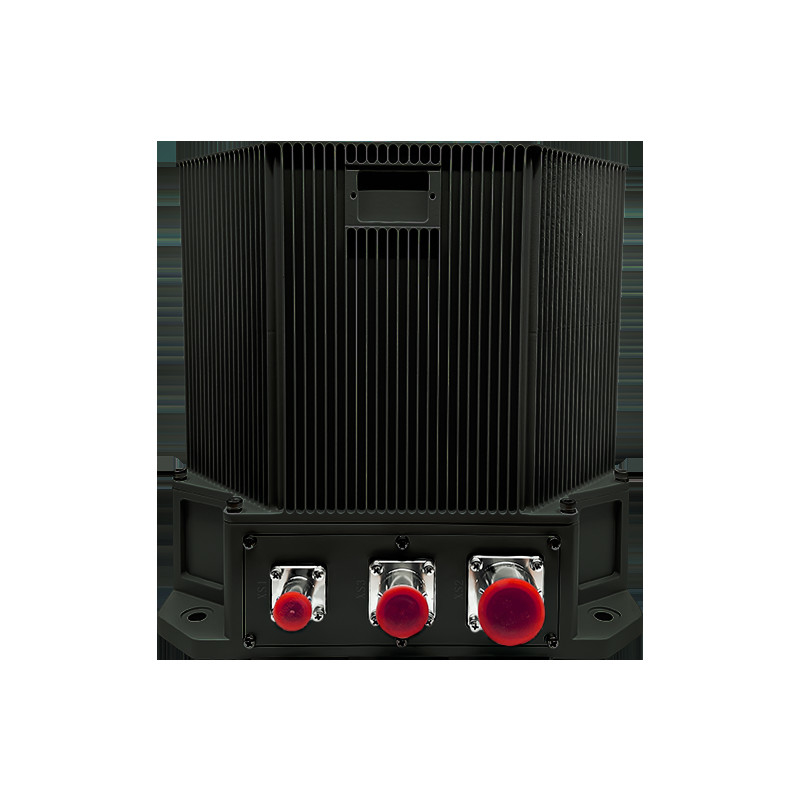

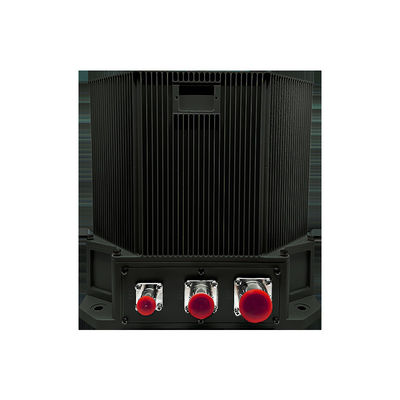

TDL45C Luftgestütztes optisches Gironavigationssystem mit ≤20μg Bias-Wiederholbarkeit, >15000 Stunden MTBF und ≤15min Ausrichtungsperiode

Name: TDL45C Luftgestütztes optisches Gironavigationssystem mit ≤20μg Bias-Wiederholbarkeit, >15000 Stunden MTBF und ≤15min Ausrichtungsperiode
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDL45C

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Arbeitstage

Zahlungsbedingungen: L/C,T/T

Standardverpackung: Karton

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Produktübersicht

Das luftgestützte optische Gyroskop INS TDL45C liefert eine Positionsgenauigkeit von ≤1 nm/12 Stunden mit einer MTBF von >15.000 Stunden. Verfügt über Multisensor-Fusion, adaptive Ausrichtungsmodi und robuste Leistung unter extremen Bedingungen (-40℃~60℃, 15g Stoß).

Produktanpassungsattribute

Hervorheben

Luftgestützte optische Gironavigation

,

Trägheitsnavigationssystem hohe Genauigkeit

Monatliche Wiederholbarkeit:

≤20μg

Monat Skalafaktor Genauigkeit:

≤20 ppm

Voreingenommenheit Wiederholbarkeit:

≤ 0,008°/h

Skalafaktorgenauigkeit:

≤20 ppm

Zufälliger Spaziergang:

≤0,003°/√Std

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>15000 Stunden

Produktbeschreibung

Luftfahrtnavigation TDL45C Luftgestützte optische Gironavigation

Das in der Luft befindliche optische Gironavigationssystem (INS) TDL45C verwendet optische Gyros und Quarzbeschleunigungsmessgeräte als Kernsensoren.mit einer Strapdown- oder dithered- (modulierten) NavigationsarchitekturDie Software verarbeitet Daten mit hoher Geschwindigkeit, um Echtzeit-Navigationsinformationen zu liefern.und visuelle Navigationsinputs basierend auf den Anforderungen des Benutzers, unterstützt mehrere Betriebsarten, einschließlich rein Trägheits- und Multi-Sensor-Fusion, um umfassende Plattformnavigationsparameter bereitzustellen.

Anwendungsbereiche

geeignet für Festflügel-UAVs, Drehflügel-UAVs und spezialisierte Luftfahrzeuge.

Leistungsmerkmale

Ermöglicht Ausrichtung für beide stationären Bodenplattformen mit Vibrationsstörungen und Flugnavigationssysteme
Merkmale: Adaptive Ausrichtungsschalter (Selbstausrichtung, Ausrichtung mit beweglicher Basis, Übertragungsausrichtung) zur Erfüllung missionsspezifischer Anforderungen
Integriert Navigationsdaten aus mehreren Quellen mittels fortschrittlicher Sensorfusionstechnologie, einschließlich Satelliten-, Himmels-, Barometrie-, Funkhilfen- und visueller Kilometer-Eingänge
Einbezieht eine integrierte Gesundheitsüberwachung mit Fehlerdiagnostik und Warnmechanismen in Echtzeit

Technische Spezifikation

Typ	TDL45C
Beschleunigungsmesser
Monatliche Wiederholbarkeit	≤ 20 μg
Monat Skalafaktor Genauigkeit	≤ 20 ppm
Gyrosysteme
Wiederholbarkeit von Biasen	≤ 0,008°/h
Skalafaktorgenauigkeit	≤ 20 ppm
Zufälliger Spaziergang	≤ 0,003°/√hr
Eigenschaften
Positionsgenauigkeit (reine Trägheit)	≤ 1 nm/12 h
Positionsgenauigkeit (Inertialsatellitennavigationskombination)	Besser als Satellitengenauigkeit.
Geschwindigkeitsgenauigkeit (reine Trägheit)	≤ 1,0 m/s
Geschwindigkeitsgenauigkeit (Inertialsatellitennavigationskombination)	≤ 0,2 m/s
Winkelgeschwindigkeit	≥ ± 400°/s
Winkelbeschleunigung	100000°/sec2
Beschleunigung	> 25 g
Eine angelegte Einstellung	Jede Orientierung
Ausrichtungszeit	≤ 15 Minuten
Eingang/Ausgang	3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss
Zeit der Ausrichtung	< 15 Minuten
Leistung von AHRS-Anwendungen
Kursgenauigkeit (reine Trägheit)	≤ 0,1°sec (L)
Kursgenauigkeit (Satellitennavigationskombination)	≤ 0,05°sec (L)
Schlag- und Rollgenauigkeit (reine Trägheit)	≤ 0,05°
Pitch & Roll Genauigkeit (Satellitennavigationskombination)	≤ 0,02°
Stromverbrauch	< 40 W
Abmessungen	232186160
Gewicht	< 8,2 kg
Temperatur	-40°C bis 60°C
Schock	15 g, Halb-Sinus-Welle 11 ms
Eingangsspannung	DC24V ((± 25%)
Kühlung	Leitung der Montageplatte
Vibrationen	20 bis 2000 Hz, 6,06 g
MTBF	>15000 Stunden
