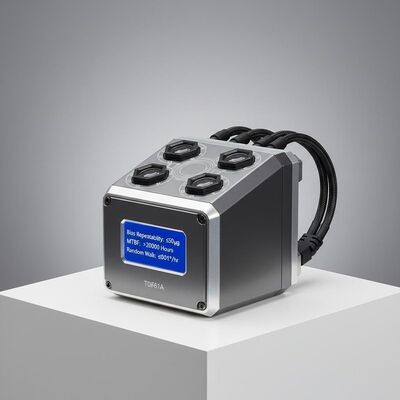

Qualität TDF61A Luftgestütztes optisches Gironavigationssystem mit ≤50μg Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤0,01°/√hr Zufallslauf für die Luftfahrtnavigation usine

TDF61A Luftgestütztes optisches Gironavigationssystem mit ≤50μg Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤0,01°/√hr Zufallslauf für die Luftfahrtnavigation

Name: TDF61A Luftgestütztes optisches Gironavigationssystem mit ≤50μg Bias-Wiederholbarkeit, >20000 Stunden MTBF und ≤0,01°/√hr Zufallslauf für die Luftfahrtnavigation
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDF61A

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Arbeitstage

Zahlungsbedingungen: L/C,T/T

Standardverpackung: Karton

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Produktübersicht

Das luftgestützte optische Gyroskop INS TDF61A liefert eine Positionsgenauigkeit von ≤4 nm/h mit Multisensor-Fusion. Verfügt über eine MTBF von über 20.000 Stunden, einen Betrieb bei -40 °C bis 60 °C und unterstützt die Boden-/Flugausrichtung für Starr-/Drehflügel-UAVs.

Produktanpassungsattribute

Hervorheben

Trägheitsnavigationssystem Luftfahrt

,

Luftgestützte optische Gironavigation

Monatliche Wiederholbarkeit:

≤ 50 μg

Monat Skalafaktor Genauigkeit:

≤500 ppm

Voreingenommenheit Wiederholbarkeit:

≤ 0,3°/h

Skalafaktorgenauigkeit:

≤500 ppm

Zufälliger Spaziergang:

≤ 0,01°/√hr

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>20000 Stunden

Produktbeschreibung

Luftfahrtnavigation TDF61A Luftgestützte optische Gironavigation

Das in der Luft befindliche optische Gironavigationssystem TDF61A verwendet optische Giros und Quarzbeschleunigungsmessgeräte als Kernkomponenten.Betrieb unter Strapdown- oder dithermodulierter NavigationsarchitekturDie hochgeschwindige Software verarbeitet die Sensordaten in Echtzeit und liefert kontinuierliche Positionierungs- und Orientierungsausgänge.Dieses System integriert mehrere Navigationsquellen einschließlich GNSS-Satellitensignale, Himmelsbeobachtungen, barometrische Höhenmessung, Radionavigationshilfen und visuelle Kilometermessung basierend auf den Anforderungen der Mission.

Anwendungsbereiche

geeignet für Festflügel-UAVs, Drehflügel-UAVs und spezialisierte Luftfahrzeuge.

Leistungsmerkmale

mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W
Unterstützt das Wechseln zwischen Selbstausrichtung, Bewegungsbasis-Ausrichtung und Übertragungsausrichtung
Multi-Sensor-Fusion mit Satelliten-, Himmels-, Höhenmesser-, Funk- und visueller Navigationsdaten
Systemfehlererkennung und Alarmfunktionen

Technische Spezifikation

Typ
Modell	TDF61A
Beschleunigungsmesser
Wiederholbarkeit von Biasen	≤ 50 μg
Skalafaktorgenauigkeit	≤ 500 ppm
Gyrosysteme
Wiederholbarkeit von Biasen	≤ 0,3°/h
Skalafaktorgenauigkeit	≤ 500 ppm
Zufälliger Spaziergang	≤ 0,01°/√hr
Navigationsleistung
Positionsgenauigkeit (reine Trägheit)	≤ 4 nm/1h
Positionsgenauigkeit (INS/GNSS)	Besser als Satellitengenauigkeit.
Geschwindigkeitsgenauigkeit (reine Trägheit)	≤ 3,0 m/s
Geschwindigkeitsgenauigkeit (INS/GNSS)	≤ 0,2 m/s
Dynamischer Bereich
Winkelgeschwindigkeit	≥ ± 400°/s
Winkelbeschleunigung	100000°/sec2
Beschleunigung	> 25 g
Eine angelegte Einstellung	Jede Orientierung
AHRS-Leistung
Kursgenauigkeit (reine Trägheit)	≤ 0,4°sec (L)
Richtigkeit des Kurses (INS/GNSS)	≤ 0,2°sec (L)
Schwung- und Rollgenauigkeit (reine Trägheit)	≤ 0,08°
Schwung- und Rollgenauigkeit (INS/GNSS)	≤ 0,03°
Körperliche Eigenschaften
Stromverbrauch	< 15 W
Abmessungen	110110100 mm
Gewicht	< 1,7 kg
Betriebstemperatur	-40°C bis +60°C
Stoßbeständigkeit	15 g, Halb-Sinus-Welle 11 ms
Vibrationen	20 bis 2000 Hz, 6,06 g
Eingangsspannung	DC24V ((± 25%)
Kühlmethode	Leitung der Montageplatte
MTBF	> 20.000 Stunden
Schnittstellen
Eingang/Ausgang	3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss
Ausrichtung
Zeit der Ausrichtung	≤ 5 Minuten
