Produktdetails:
|
| Monatliche Wiederholbarkeit: | ≤ 500 μg | Monat Skalafaktor Genauigkeit: | ≤500ppm |
|---|---|---|---|
| Schräge Wiederholbarkeit: | ≤ 0,1°/h | Skalafaktorgenauigkeit: | ≤300ppm |
| Irrfahrt: | ≤ 0,03°/√hr | Richtigkeit bei Schlag und Rollen: | ≤0.2° |
| Kursgenauigkeit: | ≤ 1°sec (L) | ||
| Hervorheben: | TDF41A,Luftgestützte optische Gironavigation,Luftfahrtschifffahrt |
||

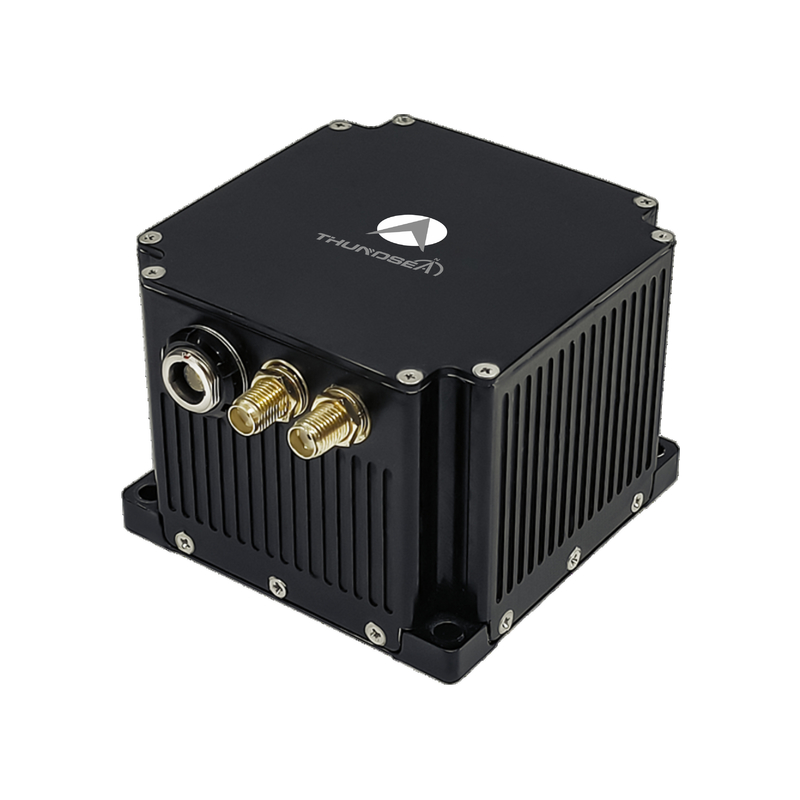

Luftfahrtnavigation TDF41A Luftgestützte optische Gyrogenetrische Navigation
1 Einleitung
DieELuftgestütztes optisches Gironavigationssystem (INS) mit optischen Girometern und Quarzbeschleunigungsmessern als Kernsensoren,mit einer Architektur für Inertialsysteme, die entweder strapdown oder dithered (moduliert) istDiese Reihe von Produkten kann Satelliten-, Himmels-, Höhenmesser-, Radio-,und visuelle NavigationsinformationenEs unterstützt mehrere Betriebsarten, darunter rein Trägheits- und Multi-Sensor-Fusion, und bietet Benutzern komplette Navigationsparameter für ihre Plattformen.
2Anwendungsbereiche
geeignet für Festflügel-UAVs, Drehflügel-UAVs und spezielle Luftfahrzeuge.
3LeistungCEigenschaften
Fähig zur Ausrichtung auf bodengestützten Schwingungsplattformen und zur Ausrichtung während des Fluges.
Unterstützt das Wechseln zwischen Selbstausrichtung, Bewegungsbasis-Ausrichtung und Übertragungsausrichtung basierend auf den Bedürfnissen des Kunden.
Unterstützt Multi-Sensor-Fusion, die Satelliten-, Himmels-, Höhenmesser-, Radio- und visuelle Navigationsdaten enthält.
Ausgestattet mit Systemfehlererkennung und Alarmfunktionen.
4 Hauptparameter
| Typ | TDF41A | ||
| Beschleunigungsmesser | Monatliche Wiederholbarkeit | ≤ 500 μg | |
| Monat Skalafaktor Genauigkeit | ≤ 500 ppm | ||
| Gyrosysteme | Wiederholbarkeit von Biasen | ≤ 0,1°/h | |
| Skalafaktorgenauigkeit | ≤ 300 ppm | ||
| Zufälliger Spaziergang | ≤ 0,03°/√hr | ||
| Eigenschaften | Positionsgenauigkeit | Reine Trägheit | ≤ 1 nm/10 min |
| Inertialsatellitennavigationskombination | Besser als Satellitengenauigkeit | ||
| Geschwindigkeitsgenauigkeit | Reine Trägheit | - Ich weiß. | |
| Inertialsatellitennavigationskombination | ≤ 0,2 m/s | ||
| Winkelgeschwindigkeit | ≥ ± 400°/s | ||
| Winkelbeschleunigung | 100000°/sec2 | ||
| Beschleunigung | > 40 g | ||
| Eine angelegte Einstellung | Jede Orientierung | ||
| Ausrichtungszeit | ≤ 5 Minuten | ||
| Eingang/Ausgang | 2 Serielle RS422-Anschlüsse | ||
| Zeit der Ausrichtung | Zeit | < 5 Minuten | |
| Leistung von AHRS-Anwendungen | Genauigkeit der Richtung | Reine Trägheit | - Ich weiß. |
| Satellitennavigationskombination | ≤ 1°sec (L) | ||
| Richtigkeit bei Schlag und Rollen | Reine Trägheit | - Ich weiß. | |
| Satellitennavigationskombination | ≤ 0,2° | ||
| Eigenschaften | Stromverbrauch | < 10 W | |
| Abmessungen | 70 × 70 × 53 | ||
| Gewicht | < 500 g | ||
| Temperatur | -40°C bis 60°C | ||
| Schock | 15 g, Halb-Sinus-Welle 11 ms | ||
| Eingangsspannung | DC24V ((± 25%) | ||
| Kühlung | Leitung der Montageplatte | ||
| Vibrationen | 20 bis 2000 Hz,60,06 g | ||
| MTBF | >20000 Stunden | ||
