Produktdetails:
|
| Dynamikwerte: | ≥ ± 400°/s | Verzerrungen: | < 1°/h |
|---|---|---|---|
| Genauigkeit ((10 Sekunden): | 00,05°/h bis 0,03°/h | ARW(Winkelwinkelweise Bewegung: | < 0,005°/√hr,1σ |
| Vibrationsuntersuchung: | 20~2000 Hz, 6,06 g | Bandbreite: | > 200 Hz |
| Gewicht: | ≤ 300 g | Abmessungen: | 70 mm × 70 mm × 30 mm |
| Hervorheben: | Kompaktes Faser-Optikgyroskop,Gyroskop mit Glasfaser der Kontrollstufe |
||

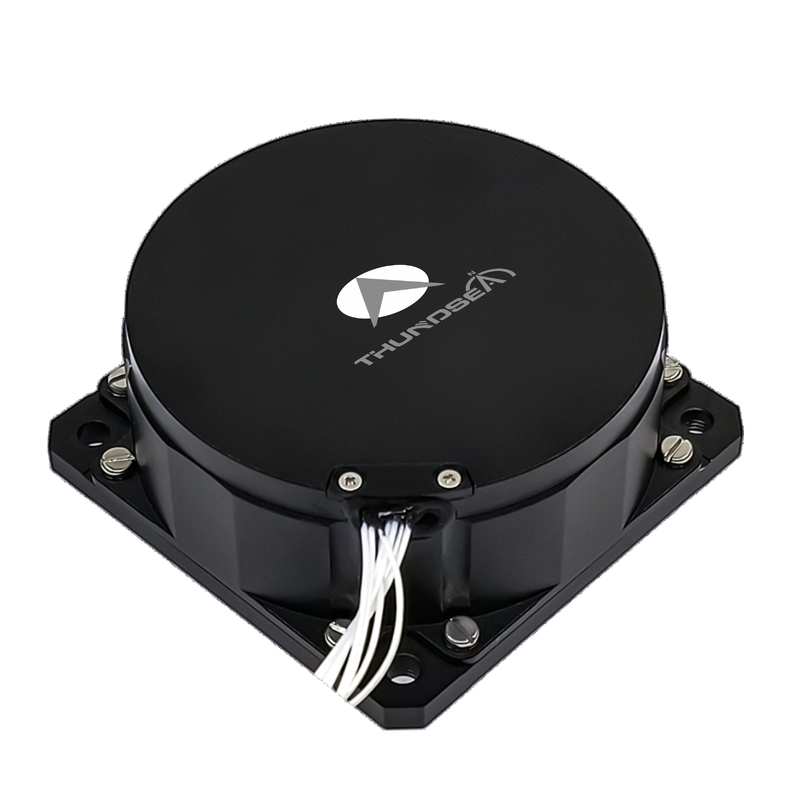

Gyroskop mit Glasfaser von Kontrollstufe TDFG70S
1 Einleitung
Das Glasfaser-Gyroskop (FOG) ist ein Winkelgeschwindigkeitsmessgerät, das auf dem Sagnac-Effekt in optischen Systemen arbeitet.Es liefert Echtzeit-Winkelgeschwindigkeitsmessungen von sich bewegenden Plattformen über Hochgeschwindigkeits-Serienschnittstellen mit Probenahmenraten von mehr als 4 kHz.Diese Produktlinie ist in Ein- und Doppel-Achsen- und Drei-Achsen-Konfigurationen erhältlich und ermöglicht die Synchronisierung von mehreren Achsen für die dynamische Bewegungsanalyse.Doppel- und Dreiachsenvarianten ermöglichen die gleichzeitige Orthogonal-Achsen-Erkennung durch integrierte Konstruktionen mit gemeinsamen optischen Komponenten und elektronischen Verarbeitungseinheiten, um eine präzise Messkohärenz über alle Achsen hinweg sicherzustellen.
2Anwendung
geeignet für die Stabilisierung und Steuerung von Steuerwaffen,taktische Raketen,Torpedos,Haltungskontrolle,und mittelgroße und hochwertige Industrieanlagen.
3Eigenschaften
"Technologie" für die "Herstellung" oder "Produktion" von Geräten oder Geräten, die in der Kategorie "Technologie" oder "Technologie" genannt werden.
Instant-on, digitale Ausgabe für eine einfache Verbindung zu einem Computer;
Kleine Größe, leichtes Gewicht und flexible Konstruktion;
Niedriger Lärm, geringer Stromverbrauch, geringe Kosten;
Hohe Zuverlässigkeit und lange Lebensdauer.
4 Hauptparameter
|
Leistung |
Dynamischer Bereich |
≥± 400°/s |
|
Verzerrungen |
<1°/h |
|
|
Genauigkeit(10 Sekunden) |
00,05°/h bis 0,03°/h |
|
|
ARW(Winkler-Zufallswanderung |
<00,005°/√hr,1σ |
|
|
Vibrationsuntersuchung |
20 bis 2000 Hz,60,06 g |
|
|
Bandbreite |
>200 Hz |
|
|
Elektrische Schnittstelle |
Zeit einschalten. |
Zehner |
|
Ausgangssignalformat |
RS-422 |
|
|
Aufbauend auf dem Selbsttest |
- Ich weiß nicht. |
|
|
Ausgangssignal-Aktualisierungsrate |
500 Hz bis 4000 Hz |
|
|
Ausgangssignal-Boudrate |
115200 bis 921600 Bps |
|
|
Betriebstemperatur |
- Vierzig.°C ~ + 70°C |
|
|
Lagertemperatur |
- 55.°C ~ + 85°C |
|
|
Spezifikationen |
Stromversorgung |
5V |
|
Verbindungsstück |
J30J-15TJL |
|
|
Stromverbrauch |
≤ 3 W |
|
|
MTBF (pro MIL-HDBK-217-F) |
>150000 Stunden |
|
|
Gewicht |
≤ 300 g |
|
|
Abmessungen |
70 mm × 70 mm × 30 mm |
