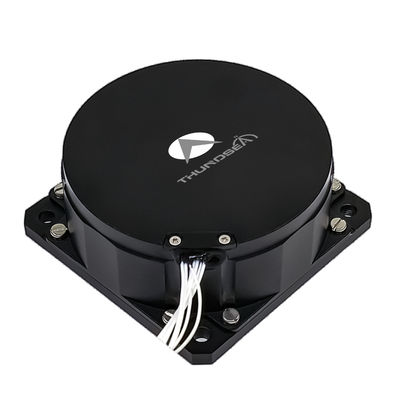

TDFG70S Kompakter Glasfaser-Gyroskop (FOG) mit hoher Genauigkeit für die Präzisionsnavigation

Name: TDFG70S Kompakter Glasfaser-Gyroskop (FOG) mit hoher Genauigkeit für die Präzisionsnavigation
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDFG70S

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

Produktübersicht

Steuerungsklasse TDFG70S Glasfaser-Gyroskop Kompakt Produktübersicht Das Glasfaser-Gyroskop TDFG70S ist ein fortschrittliches Winkelgeschwindigkeitsmessgerät, das auf dem Sagnac-Effekt in optischen Systemen arbeitet.,sie ermöglicht die Echtzeitmessung der Winkelgeschwindigkeit von sich bewegenden ...

Produktanpassungsattribute

Hervorheben

Kompaktes Faser-Optikgyroskop

,

Gyroskop mit Glasfaser der Kontrollstufe

Dynamikbereich:

≥±400°/s

Verzerrungen:

< 1°/h

Genauigkeit ((10 Sekunden):

00,05°/h bis 0,03°/h

ARW(Winkelwinkelweise Bewegung:

< 0,005°/√hr,1σ

Vibrationsscreening:

20 ~ 2000 Hz, 6,06 g

Bandbreite:

> 200 Hz

Gewicht:

≤ 300 g

Abmessungen:

70 mm × 70 mm × 30 mm

Produktbeschreibung

Steuerungsklasse TDFG70S Glasfaser-Gyroskop Kompakt

Produktübersicht

Das Glasfaser-Gyroskop TDFG70S ist ein fortschrittliches Winkelgeschwindigkeitsmessgerät, das auf dem Sagnac-Effekt in optischen Systemen arbeitet.,sie ermöglicht die Echtzeitmessung der Winkelgeschwindigkeit von sich bewegenden Plattformen über serielle Hochgeschwindigkeits-Schnittstellen mit Probenahmenraten von mehr als 4 kHz.

Konfigurationen und Fähigkeiten

Diese Produktlinie ist in Ein-Achsen-, Zweiachsen- und Dreiachsenkonfigurationen erhältlich und ermöglicht eine Mehrsachsen-Synchronisierung für eine umfassende dynamische Bewegungsanalyse.Doppel- und Dreiachsenvarianten ermöglichen die gleichzeitige Orthogonal-Achsen-Erkennung durch integrierte Konstruktionen mit gemeinsamen optischen Komponenten und elektronischen Verarbeitungseinheiten, um eine präzise Messkohärenz über alle Achsen hinweg sicherzustellen.

Anwendungen

Ideal für Stabilisierungs- und Steuerungsausrüstung für Lenkwaffen, taktische Raketen, Torpedos, Haltungssteuerungssysteme und mittelgroße bis hochwertige industrielle Geräte, die eine präzise Bewegungsanalyse benötigen.

Wesentliche Merkmale

Konstruktion im festen Zustand ohne bewegliche Teile
Instant-on-Fähigkeit mit digitaler Ausgabe für eine einfache Computerintegration
Kompakte Größe, leichte Konstruktion und flexible Gestaltungsmöglichkeiten
Geräuscharm, geringer Stromverbrauch und kostengünstiger Betrieb
Hohe Zuverlässigkeit und längere Betriebsdauer

Technische Spezifikation

Leistungsparameter	Spezifikation
Dynamischer Bereich	≥ ± 400°/s
Vorgehensweise	< 1°/h
Genauigkeit (10 Sekunden)	00,05°/h ~ 0,03°/h
Angularer zufälliger Gang (1σ)	< 0,005°/√hr
Vibrationsuntersuchung	20 bis 2000 Hz, 6,06 g
Bandbreite	> 200 Hz
Zeit einschalten	Zehner
Ausgangssignalformat	RS-422
Ausgangssignal Aktualisierungsrate	500 Hz bis 4000 Hz
Ausgangssignal-Baudrate	115200 bis 921600 Bps
Betriebstemperatur	-40 °C ~ +70 °C
Speichertemperatur	-55 °C ~ +85 °C
Stromversorgung	5V
Verbindungsstück	J30J-15TJL
Stromverbrauch	≤ 3 W
MTBF (pro MIL-HDBK-217-F)	> 150.000 Stunden
Gewicht	≤ 300 g
Abmessungen	70 mm * 70 mm * 30 mm
