Qualität Hochpräzisionsringlasergyroskop TDLG50S mit 0,015°/h Biasstabilität und breitem Dynamikbereich für Trägheitsnavigation usine

Hochpräzisionsringlasergyroskop TDLG50S mit 0,015°/h Biasstabilität und breitem Dynamikbereich für Trägheitsnavigation

Name: Hochpräzisionsringlasergyroskop TDLG50S mit 0,015°/h Biasstabilität und breitem Dynamikbereich für Trägheitsnavigation
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDLG50S

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDLG50S Ring Laser Gyroscope.pdf

PDF

Produktübersicht

Hochpräzises TDLG50S-Ringlasergyroskop mit 0,015°/h Bias-Stabilität, ±400°/s-Bereich und MIL-HDBK-217-F MTBF >10.000 Stunden. Kompaktes, stoßfestes Design für Luft- und Raumfahrt-, Schiffs- und Fahrzeugnavigationssysteme.

Produktanpassungsattribute

Hervorheben

Hochpräzisionsringlasergyroskop

,

Ringlaser-Gyroskop

Produktbeschreibung

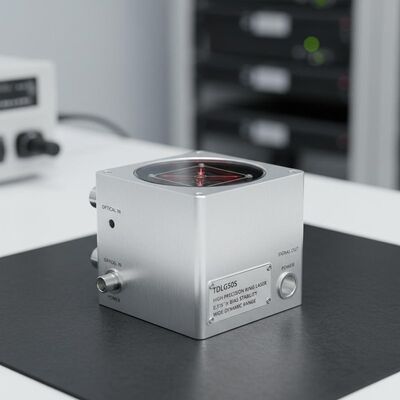

Hochpräzisions-Ringlasergyroskop TDLG50S

Das Ringlasergyroskop TDLG50S arbeitet nach dem Sagnac-Effektprinzip und misst Trägerwinkelzunahmen, indem Laserinterferenzphasenunterschiede innerhalb einer Ringglashöhle erkannt werden.Dieses integrierte Gyroskop bietet eine außergewöhnliche Zuverlässigkeit, Anpassungsfähigkeit an die Umwelt und stabile Leistung, was ihn zu einem der weltweit am häufigsten verwendeten hochpräzisen Trägheitsnavigationssensoren macht.

Anwendungen

Ideal für Trägheitsnavigationssysteme und Einstellungsreferenzgeräte in High-End-Anwendungen, einschließlich Raumfahrzeuge, Flugzeuge, künstliche Satelliten, Fahrzeuge, Schiffe und U-Boote.

Wesentliche Merkmale

Integrierte optische Bahn und Schaltkreisgestaltung mit einfacher Struktur für eine einfache Installation
Kompakte Größe, leichte Konstruktion und kontrollierter Stromverbrauch
Hohe Zuverlässigkeit mit ausgezeichneter Stoß- und Schwingungsbeständigkeit
Starke Anpassungsfähigkeit an die Umwelt und breite dynamische Reaktionsbandbreite
Digitale Signalleistung für präzise Messungen

Technische Spezifikation

Leistungsmerkmale
Biasstabilität (1σ)	0.015°/h ~ 0.006°/h
Null Bias-Wiederholbarkeit (1σ)	00,005°/h ~ 0,003°/h
Angularer zufälliger Gang (ARW)	00,003°/√hr ~ 0,0015°/√hr
Skalafaktorfehler (1σ)	≤ 5 ppm
Dynamischer Bereich	≥ ± 400°/s
Bandbreite	> 200 Hz
Elektrische Schnittstelle
Zeit einschalten	< 5 s
Ausgangssignalformat	TTL
Selbstprüfung eingebaut	- Ja, das ist es.
Ausgangssignal Aktualisierungsrate	1 Hz
Ausgangssignal-Baudrate	115200
Umweltspezifikationen
Vibrationsschlag	75 g, halber Sinus, 6 ms
Betriebstemperatur	-40 °C ~ +70 °C
Speichertemperatur	-55 °C ~ +85 °C
Spezifikationen
Stromversorgung	Bei der Prüfung der Leistungsfähigkeit
Verbindungsstück	J30JM-25ZKP (25 Pins)
Stromverbrauch	≤ 3 W
MTBF (pro MIL-HDBK-217-F)	> 10 000 Stunden
Gewicht	0.64 kg
Abmessungen	90 mm * 73 mm * 51 mm

Schlagworte

3-Achsen-Inertialgyroskop

Digitales Einachsen-Gyroskop

Optischer Kreisel
