Qualität Hochpräzisions-Ringlasergyroskop TDLG90S mit 0,002°/h Biasstabilität und breitem Dynamikbereich usine

Hochpräzisions-Ringlasergyroskop TDLG90S mit 0,002°/h Biasstabilität und breitem Dynamikbereich

Name: Hochpräzisions-Ringlasergyroskop TDLG90S mit 0,002°/h Biasstabilität und breitem Dynamikbereich
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDLG90S

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDLG90S Ring Laser Gyroscope.pdf

PDF

Produktübersicht

Hochpräzises Ringlasergyroskop TDLG90S: Verfügt über eine extrem niedrige Bias-Stabilität (0,002°/h), ARW (0,0004°/√hr) und Skalierungsfaktorfehler (≤2ppm). Zertifiziert für Luft- und Raumfahrt, See- und Landschifffahrt. Kompaktes (2 kg), robustes Design mit großem Dynamikbereich (±400°/s) und >200 Hz Bandbreite.

Produktanpassungsattribute

Hervorheben

Hochpräzisionsringlasergyroskop

,

Ringlaser-Gyroskop

Biasstabilität (1σ):

00,004°/h bis 0,002°/h

Null Verzerrungswiederholbarkeit (1σ):

00,002°/h bis 0,001°/h

ARW(Winkelwinkelweise Bewegung:

00,0007°/√hr bis 0,0004°/√hr

Skalafaktorfehler (1σ):

≤2 ppm

Dynamikbereich:

≥±400°/s

Bandbreite:

> 200 Hz

Gewicht:

2kg

Abmessungen:

151 mm × 126 mm × 57 mm

Produktbeschreibung

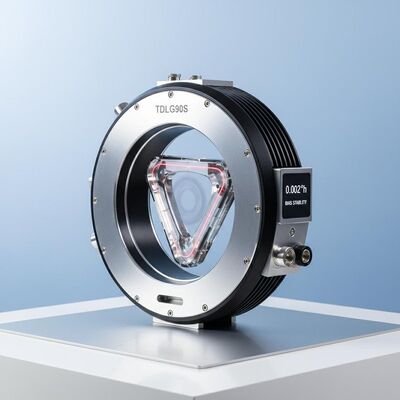

Hochpräzisions-Ringlasergyroskop TDLG90S

Das TDLG90S Ring Laser Gyroskop arbeitet nach dem Sagnac-Effekt-Prinzip.Verwendung von Interferenzphasenunterschieden zwischen Laserstrahlen im Uhrzeigersinn und gegen den Uhrzeigersinn innerhalb einer geschlossenen Resonanzhöhle zur genauen Messung von WinkelzunahmenDieses Gyroskop verfügt über hohe Integration, außergewöhnliche Zuverlässigkeit, starke Anpassungsfähigkeit an die Umwelt und stabile Betriebsleistung.Damit ist er ein Kernsensor in hochpräzisen Trägheitsnavigationssystemen.

Anwendungen

Zertifiziert für die Integration in Trägheitsnavigationssysteme (INS) und Haltungsrichtungsanalysesysteme (AHRS) in:

Luft- und Raumfahrtplattformen (Raumfahrzeuge/Flugzeuge/Satelliten)
Meeressysteme (Oberflächenfahrzeuge/U-Boote)
Landnavigationsmodule (Automobilfahrzeuge/Militärfahrzeuge)

Wesentliche Merkmale

Integrierte Lichtbahn und Schaltkreisgestaltung mit einfacher Struktur für eine einfache Installation
Kompakte Größe, leichte Konstruktion und kontrollierbarer Stromverbrauch
Hohe Zuverlässigkeit mit ausgezeichneter Stoß- und Schwingungsbeständigkeit
Starke Anpassungsfähigkeit an die Umwelt und stabile Betriebsleistung
Breite dynamische Antwortbandbreite mit digitaler Signalleistung

Technische Spezifikation

Leistungsparameter	Spezifikation
Biasstabilität (1σ)	00,004°/h ~ 0,002°/h
Null Verzerrungswiederholbarkeit (1σ)	00,002°/h ~ 0,001°/h
Angularer zufälliger Gang (ARW)	0.0007°/√hr ~ 0.0004°/√hr
Skalafaktorfehler (1σ)	≤ 2 ppm
Dynamischer Bereich	≥ ± 400°/s
Bandbreite	> 200 Hz
Zeit einschalten.	< 5 s
Ausgangssignalformat	TTL
Eingebundene Selbstprüfung	- Ja, das ist es.
Ausgangssignal-Aktualisierungsrate	1 Hz
Ausgangssignal-Boudrate	115200
Vibrationsschlag	75 g, halber Sinus, 6 ms
Betriebstemperatur	-40 °C ~ +70 °C
Lagertemperatur	-55 °C ~ +85 °C
Stromversorgung	Bei der Prüfung der Leistungsfähigkeit
Anschluss (25 Pins)	J30JM-37ZKP36
Stromverbrauch	≤ 3 W
MTBF (pro MIL-HDBK-217-F)	> 10.000 Stunden
Gewicht	2 kg
Abmessungen	151mm * 126mm * 57mm
