Produktdetails:
|
| Lassen Sie einen freien Raum: | A@B | Ohne zu helfen: | ≤0.05deg@≤0.02deg |
|---|---|---|---|
| Mit dem Helfen: | ≤0.02deg@≤0.01deg | Trägheits ohne Hilfe: | ≤1nm/2h@≤1nm/8h |
| Mit GPS: | ≤2m@≤2m | Geschwindigkeitsklotz: | ≤1nm/4h@≤1nm/12h |
| Electromagtic-Klotz: | ≤1.5nm/4h@≤1.5nm/12h | Odmeter: | ≤0.5 ‰ D@≤0.25 ‰ D |
| Datenverfügbarkeit: | 8 mins@8-Minuten | Volles Auttitude: | 25 mins@25-Minuten |
| Heave&surge (Effektivwert): | 5 cm oder 5%@2.5 cm oder 2,5% | ||
| Markieren: | 5 cm-Trägheitsmesseinheit,5 cm Trägheitsbezugssystem,5 cm Trägheitslenksystem |
||

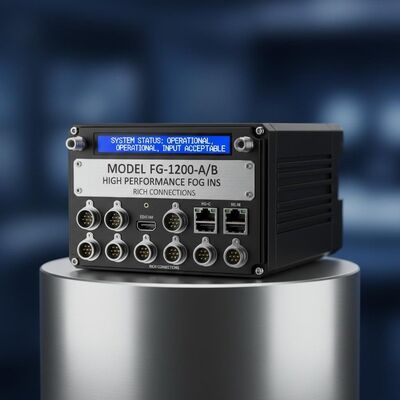

Vorbildlicher FG-1200-A/B Hochleistung NEBEL gab annehmbare Reiche in den Verbindungen ein
Überblick
Ist Optikträgheitsnavigationsanlage der Faser FG-1200 eine Trägheitsmaßausrüstung der mittleren Präzision mit Hochleistung aber ein kosteneffektiv. Sie benutzt interferometric Faseroptikgyroskop des Modells 120 und flexiblen Beschleunigungsmesser des Quarzes als Trägheits-Sensor. Sie kann dreidimensionalen Haltungsrealzeitwinkel der hohen Präzision (rechtweisend Nord-Gierwinkel, Neigungswinkel und Rollwinkel), Winkelgeschwindigkeit der Fördermaschine (Azimutgeschwindigkeit, horizontale Geschwindigkeit und vertikale Geschwindigkeit), blitzschnelle Verschiebung (Heben, Anstieg und Einfluss) für Fördermaschine zur Verfügung stellen. Dieses System bietet auch mittlere Feinverstellungsinformationen für Fördermaschine ohne externe Sensoren an. Systemgenauigkeit der Garantien FG-1200 durch Fehlerkalibrierung der hohen Präzision und volle Temperaturausgleichstechnologie. Er nimmt Entwurf der elektromagnetischen Abschirmung, Wärmebilanzentwurf, Erschütterungsmodusentwurf, versiegelnden Entwurf und strenges Herstellungsverfahren an, um ausgezeichnete Klimaanpassungsfähigkeit sicherzustellen.
Eigenschaften
Hochleistung NEBEL
Kampf nachgewiesen
AHRS+INS in einer Einheit
Anti-Störungsselbstausrichtung beim Bewegen
Reiche in den Verbindungen, GPS-/GNSS/Speedklotz DVL/USBL
Input annehmbar
Konfigurierbarer Navigationsmodus: INS/Integrated Naviation
Tadellos entsprochen für alle Arten Fördermaschinen
Anwendung
Marineschiff
ROV U. UAV
Zeigende u. anvisierende Land-Armee
Plattform
Leistung
| FG1200-A | FG1200-B | ||
| Überschrift (Effektivwert) | Ohne zu helfen | ≤0.05deg | ≤0.025deg |
| Mit dem Helfen | ≤0.02deg | ≤0.01deg | |
| Rollen-&pitch | Ohne zu helfen | ≤0.05deg | ≤0.02deg |
| Mit dem Helfen | ≤0.02deg | ≤0.01deg | |
| Position (CEP) | Trägheits ohne Hilfe | ≤1nm/2h | ≤1nm/8h |
| Mit GPS | ≤2m | ≤2m | |
| Geschwindigkeitsklotz | ≤1nm/4h | ≤1nm/12h | |
| Electromagtic-Klotz | ≤1.5nm/4h | ≤1.5nm/12h | |
| Odmeter | ≤0,5‰ D | ≤0,25‰ D | |
| Einstellung von Zeit | Datenverfügbarkeit | 8 Minuten | 8 Minuten |
| Volles Auttitude | 25 Minuten | 25 Minuten | |
| Heben &surge (Effektivwert) | 5 cm oder 5% | 2,5 cm oder 2,5% | |
Elektrisch
Stromversorgung: 24VDC (18~36VDC),<20w>
Schnittstelle: RS422/232×8, Ethernet, CAN×2, PPS×2, Impuls, maximaler Ertrag 1000Hz
Körperlich
Maß: 257×199×162mm (L×W×H)
Gewicht: ≤7.2Kg
Maß-Strecke
Geschwindigkeit: ±200deg/s
Beschleunigung: ±15g
Umwelt
Funktionierender Temp: - 40℃~ +60℃
Speichertemp: - 55℃~ +80℃
Erschütterung: 0.04g2/Hz@20~2000Hz
Schock mit Arbeitsbedingung: 30g@ms
