Qualität Hot Sale CCS PTK-20 5min Ausrichtung Unterwasserpipeline Detektion hohe Genauigkeit 0,05 Grad Trägheitsnavigationssystem usine

Hot Sale CCS PTK-20 5min Ausrichtung Unterwasserpipeline Detektion hohe Genauigkeit 0,05 Grad Trägheitsnavigationssystem

Name: Hot Sale CCS PTK-20 5min Ausrichtung Unterwasserpipeline Detektion hohe Genauigkeit 0,05 Grad Trägheitsnavigationssystem
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: PTK- 20

Herkunftsort: Qingdao

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: Satz 30 pro Monat

Lieferzeit: 15 TAGE

Zahlungsbedingungen: T/T

Standardverpackung: Karton-Kasten

PTK-20.pdf

PDF

Produktübersicht

CCS PTK-20: Hochpräzises Unterwasser-Pipeline-Inspektionssystem mit 5-minütiger Ausrichtung, 0,05° Lagegenauigkeit und robustem Design für den Betrieb bei -40 °C bis 70 °C. Anpassbare FOG-Technologie reduziert Reparaturkosten.

Produktanpassungsattribute

Hervorheben

System 5min IRS Trägheitsbezugs

,

Trägheitssystem des maßes 400deg/s

,

1km ins-Navigationsanlage

Ausrichtung:

5min

Attitüde:

0,05 Grad, 1σ

Überschrift:

0,5 Grad, 1σ

Lagerung:

≥32G

Lesegeschwindigkeit:

USB2.0, Rate ≥ 35 Mbit/s

Genauigkeit:

1,8 m bis 3,6 m über 1 km bis 2 km

Veiocity:

±400 Grad/s

Beschleunigung:

±20g

Arbeitstemp:

﹣40℃~70℃

Lagertemp:

﹣55℃~85℃

Vibration:

0,04 g²/Hz bei 20–2000 Hz

Schock:

30 g bei 6 ms, Genauigkeit beibehalten; 50 g bei 11 ms, Überleben

Größe:

φ80×190mm

Stromversorgung:

24V DC

Gewicht:

≤2,5 kg

Stromverbrauch:

≤15W

Schnittstelle:

RS232, USB

Produktbeschreibung

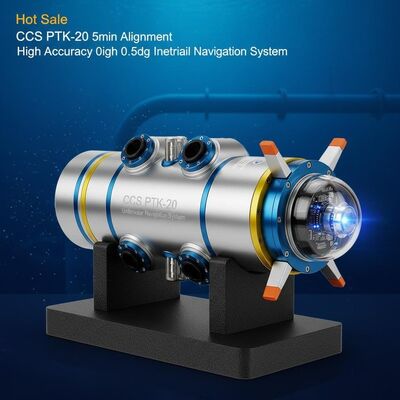

CCS PTK-20 Unterwasserpipeline-Erkennungssystem für Trägheitsnavigation

Einleitung

Eine regelmäßige Inspektion der Rohrleitungen ist für die Wartung unerlässlich, da wirksame Werkzeuge erforderlich sind, um Schäden wie Verformungen, Korrosion oder Lecks zu erkennen.Unser PTK-20 Trägheitsmesssystem bietet eine genaue Standortbestimmung für Prüfwerkzeuge, die durch ihre hohe Genauigkeit den Reparaturumfang und die Reparaturkosten erheblich reduzieren.

Basierend auf der Inertial Navigation Technology und der FOG-Technologie integriert das PTK-20 drei Glasfaser-Gyroskope, drei flexible Beschleunigungsmessgeräte und elektronische Signalverarbeitungsgeräte.Die Gyroskope bestimmen Haltung und Richtung., während Beschleunigungsmessgeräte Translationsbewegung messen.

Das System verfügt über Glasfaser-Gyroskope mit einer Genauigkeit von 0,003 bis 0,5 Grad pro Stunde.mit anpassbarer Genauigkeit und Größenoptionen.

Anwendungen

Inspektion der Pipelines
Navigation und Steuerung von Landfahrzeugen
Antennenstabilisierung und -steuerung
UAV-Navigation
Haltung und Überschrift

Leistungsspezifikationen

Zeit der Ausrichtung	Fünf Minuten.
Richtige Einstellung	00,05°, 1 σ
Genauigkeit der Richtung	0.5°, 1σ
Speicherkapazität	≤ 32 GB
Lesegeschwindigkeit	USB 2.0, ≥ 35 Mb/s
Positionsgenauigkeit	10,8 m bis 3,6 m über 1 km bis 2 km mit Hilfe

Technische Spezifikation

Geschwindigkeitsbereich	± 400°/s
Beschleunigungsbereich	± 20 g
Betriebstemperatur	-40°C bis +70°C
Speichertemperatur	-55°C bis +85°C
Vibrationsverträglichkeit	0.04g2/Hz @ 2-2000Hz
Schockverträglichkeit	30 g @ 6 ms (Genauigkeit beibehalten) 50 g @ 11 ms (Überleben)
Abmessungen	φ80 * 190 mm
Stromversorgung	24VDC
Gewicht	≤ 2,5 kg
Stromverbrauch	≤ 15 W
Schnittstellen	RS232, USB

Hot Sale CCS PTK-20 5min Ausrichtung Unterwasserpipeline Detektion hohe Genauigkeit 0,05 Grad Trägheitsnavigationssystem 0

Schlagworte

Rohrleitung ins-Navigationsanlage

Überblickendes Trägheitsmaßsystem

Faser Optik-imu messende Trägheitseinheit
