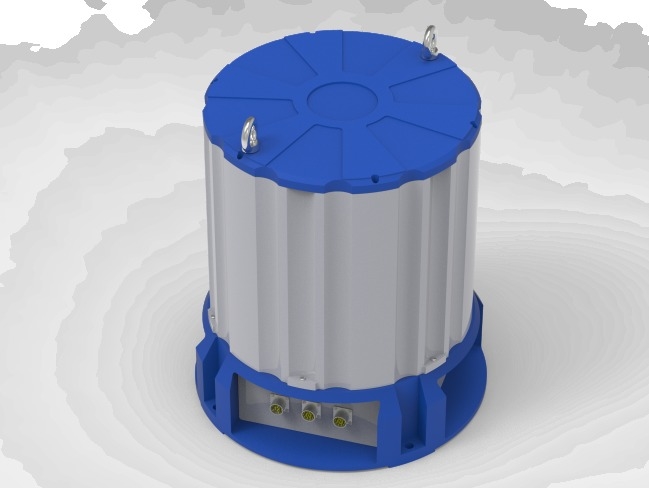

Modell DINS-200 Hochpräzisions-Einfach-Rotationslaser-Gyroskop-Inerznavigationssystem

Modell DINS-200 Hochpräzisions-Einfach-Rotationslaser-Gyroskop-Inerznavigationssystem

Einleitung

Das DINS-200-Einfach-Achsenrotations-Laser-Gyroskop-Inerzialschifffahrtssystem ist eine leistungsstarke Inertialschifffahrts- und Messgeräte.DINS-200 verwendet ein hochpräzises Laser-Gyroskop und ein Quarz-Flexibilitätsbeschleunigungsmesser, und die Leistung des Systems wird durch eine hochpräzise Fehlerkalibrierung deutlich verbessert,Temperaturkompensationstechnologie und einsachsige, rotierende Online-Selbstkalibrierung und Fehlerselbstkompensationstechnologie- Elektromagnetische Abschirmung, thermische Balance, VibrationsmodusSiehe Anhang II der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates..

Eigenschaften

* Hochpräzisions-Zwei-Frequenz-laser-Gyroskop mit mechanischem Ditherer.

* Online-Selbstkalibrierung und Fehlerkompensation der Einsachsschaltung.

* Antidisturbations-Reise-Ausrichtung.

* Die Eingabeoberfläche ist reich,mit Unterstützung des Satellitennavigationssystems für den Zugang zu Referenzinformationen/Odometer/Doppler-Log/elektromagnetisches Log/Altimeter/ultra kurze Basislinie unter Wasser akustische Positionierungssystem.

* Es gibt verschiedene Arbeitsmodi, und der reine Trägheitsmodus/Dämpfung/integrierte Navigationsmodus kann automatisch oder manuell nach den externen Referenzinformationen ausgewählt werden.

* Ausgezeichnete Anpassungsfähigkeit an die Umwelt.

* Militärischer Standard.

Anwendung

Hochgenaue Schiffsschifffahrt

Navigation und Positionierung von unbemannten Unterseebooten

Positionierung und Ausrichtung des geodätischen Artilleriefahrzeugs

Positionierung und Ausrichtung des Raketenwerfers

Hochgenaue Einstellungsmessung

Elektrische Eigenschaften

Stromversorgung: 28 VDC ((18 ‡ 36 VDC), < 100 W

Kommunikation:konfigurierbare serielle Ports (921600), Ethernet-Port, 2 CAN-Bus-Schnittstellen, Ethernet-Schnittstelle, 1 PPS-Schnittstelle, Kilometer-Puls-Schnittstelle, maximale Ausgangsfrequenz 1000Hz.

Arbeitsumfeld

Betriebs- und Lagertemperatur: -40°C bis +60°C/-55°C bis +80°C

Vibration:1g Sine@S~50Hz Normalbetrieb/keine Schäden unter Schock: 30g@6ms/50g@11ms

Physikalische Eigenschaften

Größe:φ480mmx520mm (Durchmesser×Höhe)

Gewicht: ≤ 62 kg (ohne Pufferbasis)

Messbereich

AngularGeschwindigkeit: ± 400°/s

Beschleunigung: ± 15g
