Fortgeschrittene Landnavigation TDL65A Fahrzeugmontierte optische Gyro-Positionierungs- und Orientierungsausrüstung Winkelgeschwindigkeit ≥±400°/s

Fortgeschrittene Landnavigation TDL65A Fahrzeugmontierte optische Gyro-Positionierungs- und Orientierungsausrüstung Winkelgeschwindigkeit ≥±400°/s
Fortgeschrittene Landnavigation TDL65A Fahrzeugmontierte optische Gyro-Positionierungs- und Orientierungsausrüstung Winkelgeschwindigkeit ≥±400°/s

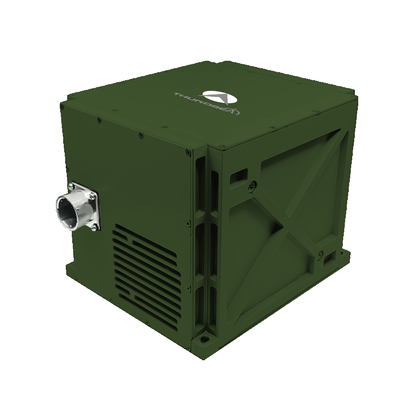

Großes Bild :  Fortgeschrittene Landnavigation TDL65A Fahrzeugmontierte optische Gyro-Positionierungs- und Orientierungsausrüstung Winkelgeschwindigkeit ≥±400°/s

Produktdetails:
Place of Origin: China
Markenname: NAVI OPTICS
Zertifizierung: CCS
Model Number: TDL65A
Dokument: TDL65A.pdf
Zahlung und Versand AGB:
Minimum Order Quantity: one set
Packaging Details: Carton box
Delivery Time: 5-8 work days
Supply Ability: 10 sets per month
Kontakt

Fortgeschrittene Landnavigation TDL65A Fahrzeugmontierte optische Gyro-Positionierungs- und Orientierungsausrüstung Winkelgeschwindigkeit ≥±400°/s

Beschreibung
Bias Repeatability: ≤0.006°/h Scale Factor Accuracy: ≤3ppm
Random walk: ≤0.0015°/√hr Angular Rate: ≥±400°/sec
Dimensions: 193×169×160 Weight: ＜6kg
Hervorheben:

Fortgeschrittenes Trägheitsnavigationssystem

,

Trägheitsnavigationssystem für Fahrzeuge

Landstreitkräfte Navigationssystem TDL65A Fahrzeugmontierte optische Kreisel-Positions- und Orientierungsausrüstung


1 Einführung

Das fahrzeugmontierte optische Kreisel-Positions- und Orientierungssystem verwendet Laser-/Glasfasergyroskope und Quarzbeschleunigungsmesser als Kernsensoren. Durch die Verwendung einer Strapdown-Inertialnavigationsarchitektur mit fortschrittlichen Navigationsalgorithmen liefert es Echtzeit-Positionsdaten. Diese Produktreihe unterstützt mehrere Betriebsmodi: Zero Velocity Update (ZUPT), GNSS-gestützte Trägheitsnavigation und odometergestützte Trägheitsnavigation. Entwickelt für verschiedene Fahrzeugplattformen, bietet es umfassende Navigationsparameter, um verschiedene Betriebsanforderungen zu erfüllen.


2 Anwendungsbereich

Geeignet für geodätische Vermessungsfahrzeuge, Panzer, Selbstfahrlafetten, Schützenpanzer, unbemannte Fahrzeuge, Hochgeschwindigkeitszüge, Landmaschinen usw.


3 Leistungsmerkmale

Bietet autonome Navigation, Zero-Velocity-Update (ZUPT) und integrierte Navigation mit Odometer und/oder satellitengestützten Systemen.

Hohe Zuverlässigkeit.

Geeignet für den Einsatz in hohen Breitengraden (±65°), extrem kalten und hochgelegenen Regionen.

Fähig zur Ausrichtung und Initialisierung im statischen oder dynamischen (in-motion) Zustand.


4 Hauptparameter


Typ TDL65A
Beschleunigungsmesser Monate Bias Wiederholbarkeit ≤10μg
Monate Skalierungsfaktor Genauigkeit ≤10ppm
Kreisel Bias Wiederholbarkeit ≤0,006°/h
Skalierungsfaktor Genauigkeit ≤3ppm
Zufallsweg ≤0,0015°/√hr
Merkmale Winkelgeschwindigkeit ≥±400°/Sek.
Winkelbeschleunigung 100000°/Sek2
Beschleunigung ＞25g
Winkellage Beliebige Ausrichtung
Ausrichtungszeit ≤8min
Eingang/Ausgang 3 RS422 Vollduplex-Serielle Schnittstellen, 1 100M Ethernet-Anschluss
Positionsgenauigkeit Nordfindung/Orientierungsgenauigkeit ≤7m
Trägheitsnavigation/Odometer-Kombination ≤0,2%D
Nordfindung/Orientierungsgenauigkeit ≤0,7mil
Kursgenauigkeit/2h ≤1,0mil
Kombinierte Navigationspositionsgenauigkeit ≤0,5mil
AHRS-Anwendungsleistung Kursgenauigkeit ≤0,5mil
Nick- & Rollgenauigkeit ≤0,2mil
Eigenschaften Stromverbrauch ＜30W
Abmessungen 193×169×160
Gewicht ＜6kg
Temperatur  -40℃~60℃
Schock 15g,Halb-Sinuswelle 11ms
Eingangsspannung DC24V(±25%)
Kühlung Leitung zur Montageplatte
Vibration 20~2000Hz,6.06g
MTBF ＞20000 Stunden
