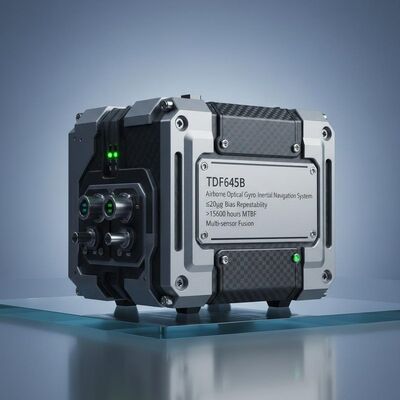

Qualität TDF645B Luftgestütztes optisches Gironavigationssystem mit ≤ 20 μg Bias-Wiederholbarkeit, > 15000 Stunden MTBF und Multi-Sensor-Fusion usine

TDF645B Luftgestütztes optisches Gironavigationssystem mit ≤ 20 μg Bias-Wiederholbarkeit, > 15000 Stunden MTBF und Multi-Sensor-Fusion

Name: TDF645B Luftgestütztes optisches Gironavigationssystem mit ≤ 20 μg Bias-Wiederholbarkeit, > 15000 Stunden MTBF und Multi-Sensor-Fusion
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDF645B

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 10 Sätze pro Monat

Lieferzeit: 5-8 Arbeitstage

Zahlungsbedingungen: L/C,T/T

Standardverpackung: Karton

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Produktübersicht

Das luftgestützte optische Gyroskop INS TDF645B bietet eine Positionsgenauigkeit von ≤1 nm/6 Stunden mit Multisensorfusion. Verfügt über eine MTBF von über 15.000 Stunden, einen Betrieb bei -40 °C bis 60 °C und unterstützt die Integration von Satelliten-, Himmels- und visueller Navigation für eine überragende UAV-Leistung.

Produktanpassungsattribute

Hervorheben

Luftgestützte optische Gironavigation

,

Luftfahrt immu Trägheitsmessungseinheit

,

Optische Gyrostimm-Einheit zur Trägheitsmessung

Monatliche Wiederholbarkeit:

≤20μg

Monat Skalafaktor Genauigkeit:

≤20 ppm

Voreingenommenheit Wiederholbarkeit:

≤ 0,008°/h

Skalafaktorgenauigkeit:

≤20 ppm

Zufälliger Spaziergang:

≤0,003°/√Std

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>15000 Stunden

Produktbeschreibung

Luftfahrtnavigation TDF645B Luftgestützte optische Gironavigation

Das in der Luft befindliche optische Gironavigationssystem (INS) verwendet optische Gyroskope und Quarzbeschleunigungsmessgeräte als Kernkomponenten,mit einer Strapdown- oder dithered- (modulierten) SystemarchitekturDas System arbeitet mit fortschrittlicher Navigationssoftware mit hoher Verarbeitungsgeschwindigkeit und liefert Echtzeit-Navigationsdaten über seinen ausgeklügelten Rechenkern.

Diese Produktreihe verfügt über Multi-Source-Integrationsfunktionen, die die Fusion von Satellitennavigation, Himmelnavigation, Funknavigation, Höhenmesserdaten,und visuelle Navigationssysteme gemäß den Anforderungen der MissionEs bietet flexible Betriebsmodi von reiner Trägheitsnavigation bis hin zu einer optimierten Multi-Sensor-Fusion.und Haltungsinformationen für Flugplattformen.

Anwendungsbereiche

geeignet für Festflügel-UAVs, Drehflügel-UAVs und spezialisierte Luftfahrzeuge.

Leistungsmerkmale

Unterstützt die Multi-Sensor-Fusion, einschließlich Satelliten-, Himmels-, Höhenmesser-, Funk- und visueller Navigationsdaten
Unterstützt das Wechseln zwischen Selbstausrichtung, Bewegungsbasis-Ausrichtung und Übertragungsausrichtung basierend auf den Kundenanforderungen
mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W
Ausgestattet mit Systemfehlererkennung und Alarmfunktionen

Technische Spezifikation

Typ der Parameter	Spezifikation	Wert
Beschleunigungsmesser	Monatliche Wiederholbarkeit	≤ 20 μg
Beschleunigungsmesser	Monat Skalafaktor Genauigkeit	≤ 20 ppm
Gyrosysteme	Wiederholbarkeit von Biasen	≤ 0,008°/h
	Skalafaktorgenauigkeit	≤ 20 ppm
	Zufälliger Spaziergang	≤ 0,003°/√hr
Eigenschaften	Positionsgenauigkeit (reine Trägheit)	≤ 1 nm/6h
	Positionsgenauigkeit (Inertialsatellitennavigationskombination)	Besser als Satellitengenauigkeit
	Geschwindigkeitsgenauigkeit (reine Trägheit)	≤ 1,0 m/s
	Geschwindigkeitsgenauigkeit (Inertialsatellitennavigationskombination)	≤ 0,2 m/s
Winkelgeschwindigkeit		≥ ± 400°/s
Winkelbeschleunigung		100000°/sec2
Beschleunigung		> 25 g
Eine angelegte Einstellung		Jede Orientierung
Ausrichtungszeit		≤8min
Eingang/Ausgang		3 RS422 Full-Duplex-Serieanschlüsse, 1 100M Ethernet-Anschluss
Leistung von AHRS-Anwendungen	Kursgenauigkeit (reine Trägheit)	≤ 0,1°sec (L)
Leistung von AHRS-Anwendungen	Kursgenauigkeit (Satellitennavigationskombination)	≤ 0,05°sec (L)
Richtigkeit bei Schlag und Rollen	Reine Trägheit	≤ 0,05°
Richtigkeit bei Schlag und Rollen	Satellitennavigationskombination	≤ 0,02°
Stromverbrauch		< 40 W
Abmessungen		193169160
Gewicht		< 6,5 kg
Temperatur		-40°C bis 60°C
Schock		15 g, Halb-Sinus-Welle 11 ms
Eingangsspannung		DC24V ((± 25%)
Kühlung		Leitung der Montageplatte
Vibrationen		20 bis 2000 Hz, 6,06 g
MTBF		>15000 Stunden
