Hochpräzisions-Ringlasergyroskop TDLG90S mit 0,002°/h Biasstabilität und breitem Dynamikbereich

Name: Hochpräzisions-Ringlasergyroskop TDLG90S mit 0,002°/h Biasstabilität und breitem Dynamikbereich
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDLG90S

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDLG90S Ring Laser Gyroscope.pdf

PDF

Produktübersicht

Hochpräzises Ringlasergyroskop TDLG90S: Verfügt über eine extrem niedrige Bias-Stabilität (0,002°/h), ARW (0,0004°/√hr) und Skalierungsfaktorfehler (≤2ppm). Zertifiziert für Luft- und Raumfahrt, See- und Landschifffahrt. Kompaktes (2 kg), robustes Design mit großem Dynamikbereich (±400°/s) und >200 Hz Bandbreite.

Produktanpassungsattribute

Hervorheben

Hochpräzisionsringlasergyroskop

,

Ringlaser-Gyroskop

Biasstabilität (1σ):

00,004°/h bis 0,002°/h

Null Verzerrungswiederholbarkeit (1σ):

00,002°/h bis 0,001°/h

ARW(Winkelwinkelweise Bewegung:

00,0007°/√hr bis 0,0004°/√hr

Skalafaktorfehler (1σ):

≤2 ppm

Dynamikbereich:

≥±400°/s

Bandbreite:

> 200 Hz

Gewicht:

2kg

Abmessungen:

151 mm × 126 mm × 57 mm

Produktbeschreibung

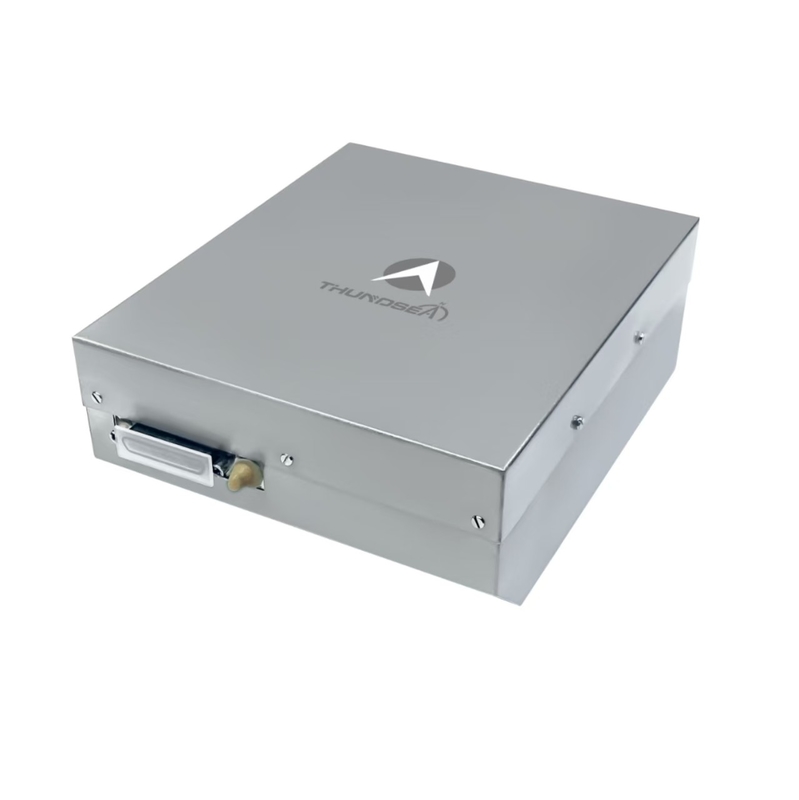

Hochpräzises TDLG90S Ringlasergyroskop

Das Ringlasergyroskop TDLG90S arbeitet nach dem Sagnac-Effekt-Prinzip und nutzt Interferenzphasenunterschiede zwischen Laserstrahlen im und gegen den Uhrzeigersinn in einem geschlossenen Resonanzhohlraum, um Winkelinkremente präzise zu messen. Dieses Gyroskop zeichnet sich durch hohe Integration, außergewöhnliche Zuverlässigkeit, starke Anpassungsfähigkeit an die Umgebung und stabile Betriebsleistung aus und ist damit ein zentraler Sensor in hochpräzisen Trägheitsnavigationssystemen.

Anwendungen

Zertifiziert für die Integration mit Trägheitsnavigationssystemen (INS) und Fluglage-Kurs-Referenzsystemen (AHRS) in den folgenden Bereichen:

Luft- und Raumfahrtplattformen (Raumfahrzeuge/Flugzeuge/Satelliten)
Marinesysteme (Überwasserschiffe/Tauchboote)
Terrestrische Navigationsmodule (Automobile)

Hauptmerkmale

Integriertes Lichtweg- und Schaltungsdesign mit einfacher Struktur für eine einfache Installation
Kompakte Größe, leichte Bauweise und kontrollierbarer Stromverbrauch
Hohe Zuverlässigkeit mit hervorragender Stoß- und Vibrationsfestigkeit
Starke Anpassungsfähigkeit an die Umwelt und stabile Betriebsleistung
Große dynamische Reaktionsbandbreite mit digitaler Signalausgabe

Technische Spezifikationen

Leistungsparameter	Spezifikation
Bias-Stabilität (1σ)	0,004°/h ~ 0,002°/h
Nullpunkt-Wiederholgenauigkeit (1σ)	0,002°/h ~ 0,001°/h
Angular Random Walk (ARW)	0,0007°/√Std. ~ 0,0004°/√Std
Skalenfaktorfehler (1σ)	≤ 2 ppm
Dynamikbereich	≥ ±400°/s
Bandbreite	> 200Hz
Schalten Sie die Zeit ein	< 5s
Ausgabesignalformat	TTL
Integrierter Selbsttest	Ja
Aktualisierungsrate des Ausgangssignals	1Hz
Baudrate des Ausgangssignals	115200
Vibrationsschock	75g, Halbsinus, 6ms
Betriebstemperatur	-40℃ ~ +70℃
Lagertemperatur	-55℃ ~ +85℃
Stromversorgung	±15V, ±5V
Stecker (25 Pins)	J30JM-37ZKP36
Stromverbrauch	≤ 3W
MTBF (gemäß MIL-HDBK-217-F)	> 10.000 Stunden
Gewicht	2kg
Abmessungen	151 mm * 126 mm * 57 mm

Schlagworte

3-Achsen-Inertialgyroskop

Digitales Einachsen-Gyroskop

Optischer Kreisel
