Qualität Hochpräzisionsringlasergyroskop RLG mit 0,015°/h Biasstabilität und ≥±400°/s Dynamischem Bereich usine

Hochpräzisionsringlasergyroskop RLG mit 0,015°/h Biasstabilität und ≥±400°/s Dynamischem Bereich

Name: Hochpräzisionsringlasergyroskop RLG mit 0,015°/h Biasstabilität und ≥±400°/s Dynamischem Bereich
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDLG70S

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDLG70S Ring Laser Gyroscope.pdf

PDF

Produktübersicht

Das Ringlasergyroskop TDLG70S bietet außergewöhnliche Präzision mit einer Bias-Stabilität von bis zu 0,006°/h und einer ARW von bis zu 0,0015°/√hr. Verfügt über einen großen Dynamikbereich von ±400°/s, eine Bandbreite von >200 Hz, eine robuste Konstruktion und ein kompaktes Design für anspruchsvolle Luft- und Raumfahrt- und Navigationsanwendungen.

Produktanpassungsattribute

Hervorheben

Ringlaser-Gyroskop

,

Hochpräzisionsringlasergyroskop

Biasstabilität (1σ):

00,015°/h bis 0,006°/h

Null Verzerrungswiederholbarkeit (1σ):

00,005°/h bis 0,003°/h

ARW(Winkelwinkelweise Bewegung:

0- Das ist nicht der Fall.

Skalafaktorfehler (1σ):

≤5 ppm

Dynamikbereich:

≥±400°/s

Bandbreite:

> 200 Hz

Produktbeschreibung

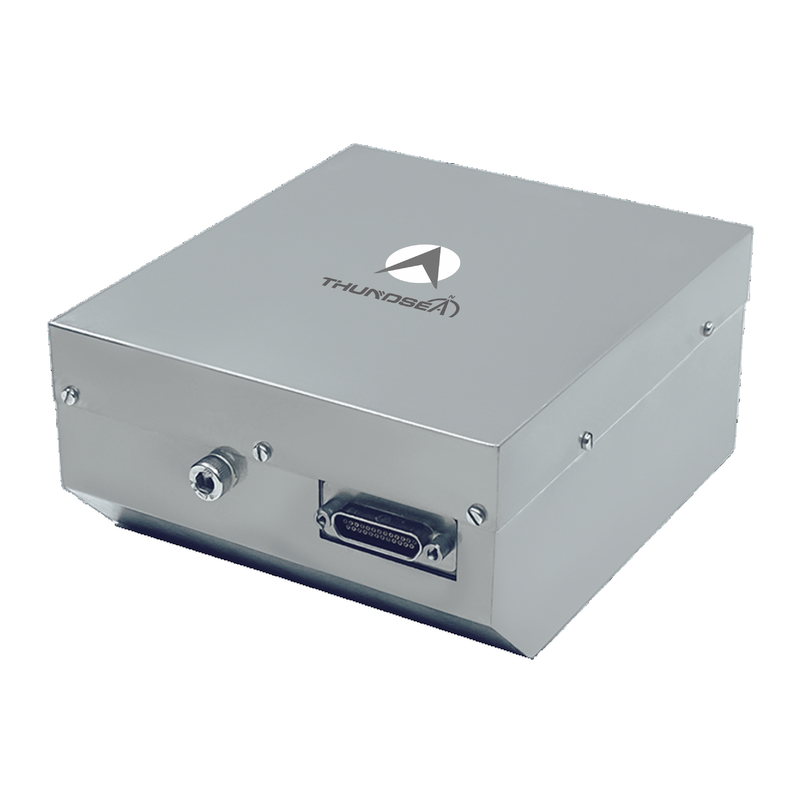

Hochpräzisions-Ringlasergyroskop TDLG70S

Das Ringlasergyroskop TDLG70S arbeitet nach dem Sagnac-Effekt-Prinzip.Verwendung von Interferenzphasenunterschieden zwischen Laserstrahlen im Uhrzeigersinn und gegen den Uhrzeigersinn innerhalb einer geschlossenen Resonanzhöhle zur genauen Messung von WinkelzunahmenDieses fortschrittliche Gyroskop verfügt über eine hohe Integration, außergewöhnliche Zuverlässigkeit, starke Anpassungsfähigkeit an die Umwelt und stabile Betriebsleistung.als Kernsensor in hochpräzisen Trägheitsnavigationssystemen dienen.

Anwendungen

geeignet für Trägheitsnavigations- und Haltungsreferenzgeräte in High-End-Anwendungen, einschließlich Raumfahrzeuge, Flugzeuge, künstliche Satelliten, Fahrzeuge, Schiffe und U-Boote.

Wesentliche Merkmale

Breite dynamische Antwortbandbreite mit digitaler Signalleistung
Kompakte Größe, leichtes Design, einfache Integration und kontrollierbarer Stromverbrauch
Hohe Zuverlässigkeit mit ausgezeichneter Stoß- und Schwingungsbeständigkeit
Starke Anpassungsfähigkeit an anspruchsvolle Umgebungsbedingungen
Integrierte Lichtbahn und Schaltkreisgestaltung mit einfacher Struktur für eine einfache Installation

Technische Spezifikation

Leistungsparameter	Spezifikation
Biasstabilität (1σ)	0.015°/h ~ 0.006°/h
Null Bias-Wiederholbarkeit (1σ)	00,005°/h ~ 0,003°/h
Angularer zufälliger Gang (ARW)	00,003°/√hr ~ 0,0015°/√hr
Skalafaktorfehler (1σ)	≤ 5 ppm
Dynamischer Bereich	≥ ± 400°/s
Bandbreite	> 200 Hz
Zeit einschalten	< 5 s
Ausgangssignalformat	TTL
Selbstprüfung eingebaut	- Ja, das ist es.
Ausgangssignal Aktualisierungsrate	1 Hz
Ausgangssignal-Baudrate	115200
Vibrationsschlag	75 g, halber Sinus, 6 ms
Betriebstemperatur	-40 °C ~ +70 °C
Speichertemperatur	-55 °C ~ +85 °C
Stromversorgung	Bei der Prüfung der Leistungsfähigkeit
Verbindungsstück	J30JM-25ZKP (25 Pins)
Stromverbrauch	≤ 3 W
MTBF (pro MIL-HDBK-217-F)	>10000 Stunden
Gewicht	10,3 kg
Abmessungen	φ114mm * 53mm

Das TDLG70S repräsentiert die neueste Ring-Laser-Gyroskop-Technologie, die außergewöhnliche Präzision und Zuverlässigkeit für die anspruchsvollsten Trägheitsnavigationsanwendungen in der Luft- und Raumfahrt, Marine,und terrestrische Plattformen.
