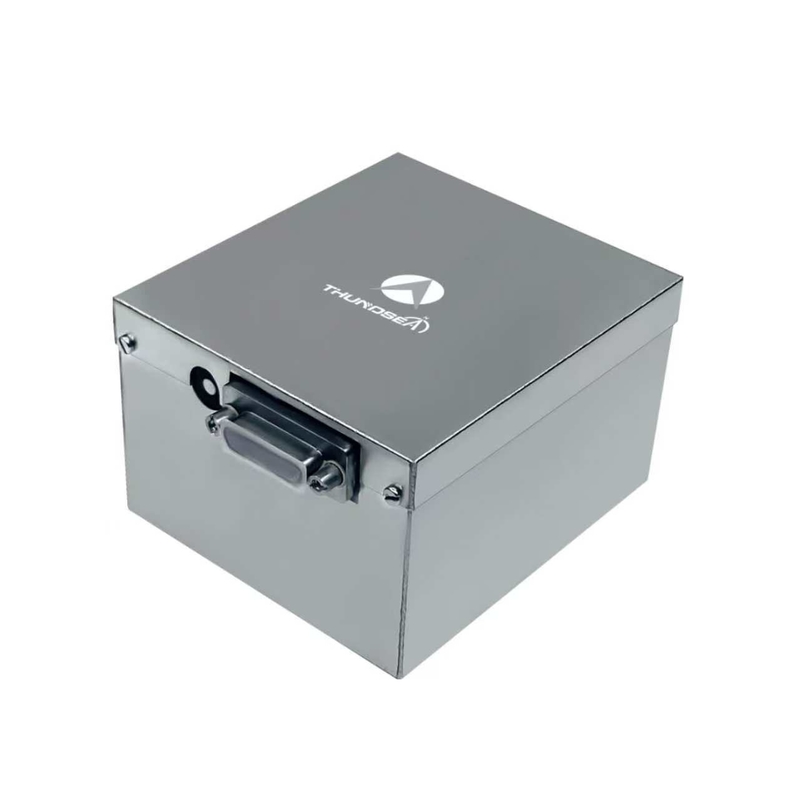

Hochpräzisions-Ringlasergyroskop TDLG50S
1 Einleitung
Ringlasergyroskop zum Sagnac-Effekt als Grundprinzip, durch die Detektion von Laser in der Ringglashöhle Interferenzphasenunterschiede Messung Trägerwinkel-Inkrement,Diese Art von Gyroskopintegration, Zuverlässigkeit, Umweltanpassungsfähigkeit, stabile Leistung, ist derzeit die am häufigsten verwendeten im In- und Ausland hochpräzise Trägheitsnavigationsgeräte, der Kernsensor.
2Anwendung
Geeignet für Trägheitsnavigationsgeräte und Einstellungsreferenzgeräte in hochwertigen Bereichen wie Raumfahrzeuge, Flugzeuge, künstliche Satelliten, Fahrzeuge, Schiffe, U-Boote usw.
3Eigenschaften
Lichtpfad und Schaltkreis sind in einer Einheit verkapselt, einfache Struktur und einfache Montage;
Kleine Größe, geringes Gewicht, einfache Integration und kontrollierbarer Stromverbrauch
hohe Zuverlässigkeit, Stoß- und Vibrationsbeständigkeit und starke Anpassungsfähigkeit an die Umwelt;
Breite dynamische Bandbreite, digitale Signalleistung.
4 Hauptparameter
|
Leistung |
Biasstabilität (1σ) |
0.015°/h~0,006°/h |
|
Null Verzerrungswiederholbarkeit (1σ) |
0.005°/h~0,003°/h |
|
|
ARW(Winkler-Zufallswanderung |
0.003°/√- Ich weiß.00,0015°/√Hrs. |
|
|
Skalafaktorfehler (1σ) |
≤ 5 ppm |
|
|
Dynamischer Bereich |
≥± 400°/s |
|
|
Bandbreite |
>200 Hz |
|
|
Elektrische Schnittstelle |
Zeit einschalten. |
<5s |
|
Ausgangssignalformat |
TTL |
|
|
Aufbauend auf dem Selbsttest |
- Ja, das ist es. |
|
|
Ausgangssignal-Aktualisierungsrate |
1 Hz |
|
|
Ausgangssignal-Boudrate |
115200 |
|
|
Vibrationsschlag |
75 g, halber Sinus, 6 ms |
|
|
Betriebstemperatur |
- Vierzig.°C ~ + 70°C |
|
|
Lagertemperatur |
- 55.°C ~ + 85°C |
|
|
Spezifikationen |
Stromversorgung |
Bei der Prüfung der Leistungsfähigkeit |
|
Anschluss (25 Pins) |
J30JM-25ZKP |
|
|
Stromverbrauch |
≤ 3 W |
|
|
MTBF (pro MIL-HDBK-217-F) |
>10000 Stunden |
|
|
Gewicht |
0.64 kg |
|
|
Abmessungen |
90 mm × 73 mm × 51 mm |
