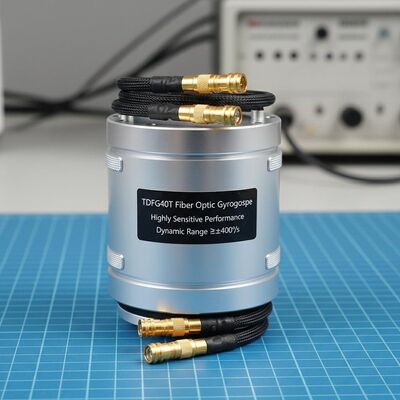

Qualität Navigationsgrad TDFG40T Glasfasergyroskop mit hoher Empfindlichkeit und Dynamikbereich ≥±400°/s usine

Navigationsgrad TDFG40T Glasfasergyroskop mit hoher Empfindlichkeit und Dynamikbereich ≥±400°/s

Name: Navigationsgrad TDFG40T Glasfasergyroskop mit hoher Empfindlichkeit und Dynamikbereich ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDFG40T

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Produktübersicht

Der TDFG40T FOG in Navigationsqualität bietet hohe Präzision (0,04°/h Genauigkeit), robuste Vibrationsfestigkeit (6,06 g) und ein kompaktes Design (60 x 60 x 28 mm). Bietet All-Solid-State-Zuverlässigkeit, schnellen Start und digitalen Ausgang für Luft- und Raumfahrt-, Schifffahrts- und Industrieanwendungen.

Produktanpassungsattribute

Hervorheben

Glasfaser-Gyroskop der Navigationsstufe

,

Hochempfindliches Glasfasergyroskop

Dynamikbereich:

≥±400°/s

Verzerrungen:

< 1°/h

Genauigkeit ((100 Sekunden):

00,01°/h bis 0,04°/h

ARW(Winkelwinkelweise Bewegung:

< 0,03°/√hr,1σ

Vibrationsscreening:

20 ~ 2000 Hz, 6,06 g

Bandbreite:

> 200 Hz

Gewicht:

≤ 350 g

Abmessungen:

60 mm × 60 mm × 28 mm

Produktbeschreibung

Navigationsgrad TDFG40T Glasfaser-Gyroskop

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

Technologieübersicht

Glasfaser-Gyroskope arbeiten nach dem optischen Sagnac-Effektprinzip und fungieren als Winkelgeschwindigkeitssensoren.Der TDFG40T verwendet eine leistungsstarke digitale Schlussschlusserkennung, um Echtzeit-Trägerwinkelgeschwindigkeitsinformationen über eine serielle Schnittstelle auszugebenDiese Gyroskope können als einsachsige Einheiten oder als dreiachsige integrierte Systeme konfiguriert werden.als Kernsensoren für Trägheitsnavigationslösungen dienen, indem sie die Winkelgeschwindigkeit in drei orthogonalen Richtungen im Bezug auf den Trägheitsraum erfassen.

Anwendungen

Dieses Glasfaser-Gyroskop wird in vielen Bereichen eingesetzt, einschließlich geführter Waffensysteme, Raumfahrtplattformen, Bodenfahrzeugen, Seefahrzeugen, Unterwasserfahrzeugen,und OrbitaldetektionssystemeEs dient als kritische Komponente in Trägheitsnavigationssystemen (INS) und Haltungsreferenzsystemen (ARS).bei gleichzeitiger Unterstützung von mittleren bis hohen industriellen Anwendungen, die eine präzise Bewegungsanalyse erfordern.

Wesentliche Merkmale

Geräuscharm, geringer Stromverbrauch und kostengünstiger Betrieb
Mindeststartzeit mit digitalen Ausgängen für die nahtlose Integration digitaler Schaltungen
Hohe Präzision mit überlegener Stabilität und flexiblen Konstruktionsmöglichkeiten
mit einer Breite von mehr als 50 mm
Außergewöhnliche Zuverlässigkeit und längere Betriebsdauer

Technische Spezifikation

Parameter	Spezifikation
Dynamischer Bereich	≥ ± 400°/s
Vorgehensweise	< 1°/h
Genauigkeit (100 Sekunden)	00,01°/h bis 0,04°/h
Angularer zufälliger Gang (ARW)	< 0,03°/√hr, 1σ
Vibrationsuntersuchung	20 bis 2000 Hz, 6,06 g
Bandbreite	> 200 Hz
Zeit einschalten	Zehner
Ausgangssignalformat	RS-422
Ausgangssignal Aktualisierungsrate	500 Hz bis 2000 Hz
Ausgangssignal-Baudrate	230400 bis 921600 Bps
Betriebstemperatur	-40 °C ~ +70 °C
Speichertemperatur	-55 °C ~ +85 °C
Stromversorgung	5V
Steckverbinder (9 Stifte)	J30JZ/XN9TJCAL01
Stromverbrauch	≤ 4,5 W
MTBF (pro MIL-HDBK-217-F)	> 100 000 Stunden
Gewicht	≤ 350 g
Abmessungen	42 mm42 mm14 mm 60 mm60 mm28 mm

Schlagworte

3-Achsen-Inertialgyroskop

Digitales Einachsen-Gyroskop

Optischer Kreisel
