Produktdetails:
|
| Dynamikwerte: | ≥ ± 400°/s | Verzerrungen: | < 1°/h |
|---|---|---|---|
| Genauigkeit ((100 Sekunden): | 00,04°/h bis 0,02°/h | ARW(Winkelwinkelweise Bewegung: | < 0,007°/√hr,1σ |
| Vibrationsuntersuchung: | 20~2000 Hz, 6,06 g | Bandbreite: | > 200 Hz |
| Gewicht: | ≤ 500 g | Abmessungen: | 60 mm × 60 mm × 28 mm |
| Hervorheben: | Glasfaser-Gyroskop der Navigationsstufe,Genaues Glasfaser-Gyroskop für die Navigation |
||

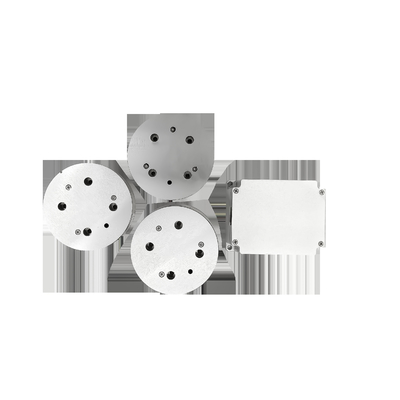

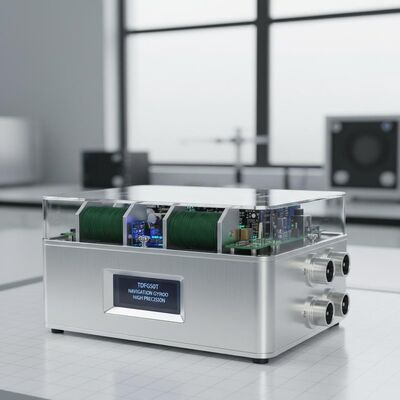

Navigationsgrad TDFG50T Glasfaser-Gyroskop
1 Einleitung
Das Glasfaser-Gyroskop (FOG) funktioniert als Winkelfrequenzsensor, der den optischen Sagnac-Effekt nutzt.Es liefert Echtzeit-Winkelgeschwindigkeitsdaten von Trägern über serielle KommunikationsschnittstellenDieses Gerät dient als Kernkomponente in Trägheitsnavigationssystemen, bei denen entweder drei unabhängige, einsachsige, hochpräzise FOGs oder eine dreiachsige integrierte Konfiguration implementiert werden können.Diese Konfigurationen ermöglichen eine genaue Messung der Winkelgeschwindigkeitskomponenten entlang dreier orthogonaler Achsen relativ zum Trägheitsraum..
2Anwendung
Das Glasfaser-Gyroskop ist in verschiedenen Bereichen weit verbreitet, einschließlich geführter Waffensysteme, Luftfahrtplattformen, Bodenfahrzeugen, Schiffen, Unterwasserfahrzeugen,und OrbitaldetektionssystemeEs dient als kritische Komponente sowohl für Trägheitsnavigationssysteme (INS) als auch für Haltungsreferenzsysteme (ARS).Sie unterstützt auch mittlere bis hohe industrielle Anwendungen, die eine präzise Bewegungsanzeige erfordern..
3Eigenschaften
Hohe Präzision, bessere Stabilität, flexible Konstruktion;
"Technologie" für die "Herstellung" oder "Produktion" von Geräten oder Geräten, die in der Kategorie "Technologie" oder "Technologie" genannt werden.
Extrem kurze Anlaufzeiten und digitale Ausgänge für eine einfache Integration in digitale Schaltungen.
Niedriger Lärm, geringer Stromverbrauch, geringe Kosten;
Hohe Zuverlässigkeit und lange Lebensdauer
4 Hauptparameter
|
Dynamischer Bereich |
≥± 400°/s |
|
Verzerrungen |
< 1°/h |
|
Genauigkeit(100Sekunde) |
00,04°/h bis 0,02°/h |
|
ARW(Winkler-Zufallswanderung |
< 0,007°/√hr,1σ |
|
Vibrationsuntersuchung |
20 bis 2000 Hz,60,06 g |
|
Bandbreite |
>200 Hz |
|
Zeit einschalten. |
Zehner |
|
Ausgangssignalformat |
RS-422 |
|
Aufbauend auf dem Selbsttest |
- Ich weiß nicht. |
|
Ausgangssignal-Aktualisierungsrate |
500 Hz bis 2000 Hz |
|
Ausgangssignal-Boudrate |
230400 bis 921600 Bps |
|
Betriebstemperatur |
- Vierzig.°C ~ + 70°C |
|
Lagertemperatur |
- 55.°C ~ + 85°C |
|
Stromversorgung |
5V |
|
Steckverbinder (9 Stifte) |
J30JZ/XN9TJCAL01 |
|
Stromverbrauch |
≤ 4,5 W |
|
MTBF (pro MIL-HDBK-217-F) |
> 100000 Stunden |
|
Gewicht |
≤ 500 g |
|
Abmessungen |
Φ50 mm × 19 mm |
|
60 mm × 60 mm × 28 mm |
