Produktdetails:
|
| Dynamische Reichweitenverzerrungen im Lauf: | ≥ ± 400°/s | Zeit einschalten: | 10s |
|---|---|---|---|
| Genauigkeit ((100 Sekunden): | 00,02°/h bis 0,01°/h | Ausgangssignalformat: | RS-422 |
| Gewicht: | ≤ 550 g | Abmessungen: | 60 mm × 60 mm × 28 mm |
| Hervorheben: | Glasfaser-Gyroskop der Navigationsstufe,Drei-Achsen-Gyroskop mit Glasfaser |
||

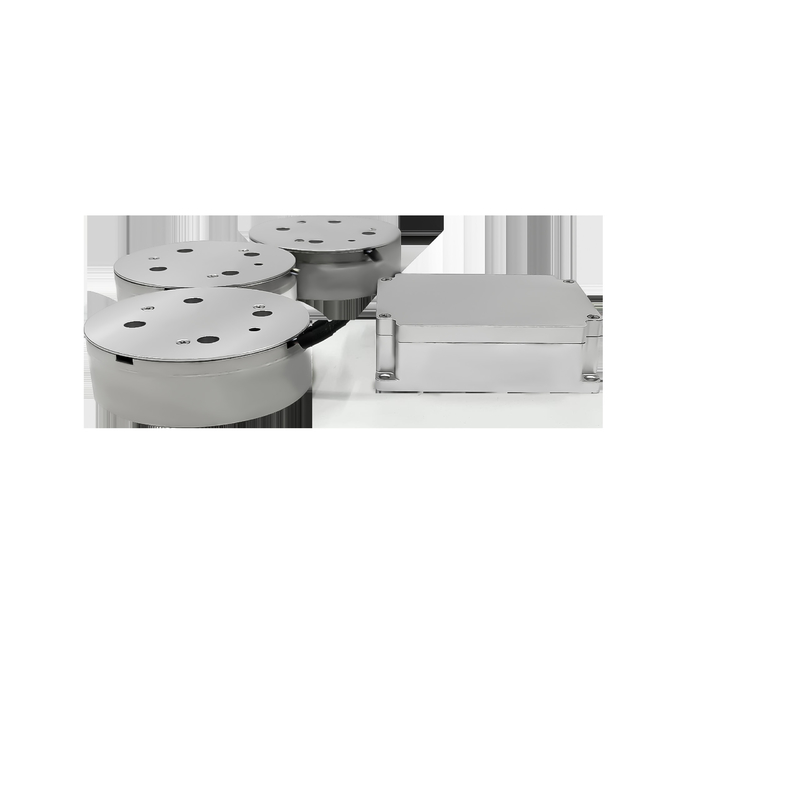

Navigationsgrad TDFG60T Glasfaser-Gyroskop
1 Einleitung
Ein Glasfaser-Gyroskop ist eine Art Winkelgeschwindigkeitssensor, der auf dem optischen Sagnac-Effekt, der internen leistungsstarken digitalen geschlossenen Kreislauferkennungstechnologie basiert.Echtzeit-Trägerwinkelgeschwindigkeitsinformationen können über den seriellen Port ausgegeben werdenDrei einsachsige hochpräzise Glasfasergyroskopen oder dreiachsige integrierte Glasfasergyroskopen können als Kernsensoren der Trägheitsnavigationslösung verwendet werden.empfindliche Trägerin bezogen auf den Trägheitsraum in drei orthogonalen Richtungen der Winkelgeschwindigkeitsinformationen.
2Anwendung
Dieses Produkt ist für Trägheitsnavigationssysteme und Haltungsreferenzsysteme in mehreren Bereichen geeignet, einschließlich Lenkmunition, Luft- und Raumfahrtplattformen, Landfahrzeuge, Schiffe,Unterwasserfahrzeuge, orbitale Detektionssysteme und mittlere bis hohe industrielle Anwendungen.
3Eigenschaften
Niedriger Lärm, geringer Stromverbrauch, geringe Kosten;
Hohe Präzision, bessere Stabilität, flexible Konstruktion;
"Technologie" für die "Herstellung" oder "Produktion" von Geräten oder Geräten, die in der Kategorie "Technologie" oder "Technologie" genannt werden.
Extrem kurze Anlaufzeiten und digitale Ausgänge für eine einfache Integration in digitale Schaltungen.
Hohe Zuverlässigkeit und lange Lebensdauer
4 Hauptparameter
|
Dynamischer Bereich |
≥± 400°/s |
|
Verzerrungen |
< 1°/h |
|
Genauigkeit(100Sekunde) |
00,02°/h bis 0,01°/h |
|
ARW(Winkler-Zufallswanderung |
< 0,005°/√hr,1σ |
|
Vibrationsuntersuchung |
20 bis 2000 Hz,60,06 g |
|
Bandbreite |
> 200 Hz |
|
Zeit einschalten. |
Zehner |
|
Ausgangssignalformat |
RS-422 |
|
Aufbauend auf dem Selbsttest |
- Ich weiß nicht. |
|
Ausgangssignal-Aktualisierungsrate |
500 Hz bis 2000 Hz |
|
Ausgangssignal-Boudrate |
230400 bis 921600 Bps |
|
Betriebstemperatur |
- Vierzig.°C ~ + 70°C |
|
Lagertemperatur |
- 55.°C ~ + 85°C |
|
Stromversorgung |
5V |
|
Steckverbinder (9 Stifte) |
J30JZ/XN9TJCAL01 |
|
Stromverbrauch |
≤ 4,5 W |
|
MTBF (pro MIL-HDBK-217-F) |
> 100000 Stunden |
|
Gewicht |
≤ 550 g |
|
Abmessungen |
Φ59 mm × 20 mm |
|
60 mm × 60 mm × 28 mm |
