Produktdetails:
|
| Dynamikwerte: | ≥ ± 400°/s | Verzerrungen: | < 1°/h |
|---|---|---|---|
| Genauigkeit ((100 Sekunden): | 00,005°/h bis 0,003°/h | ARW(Winkelwinkelweise Bewegung: | < 0,0008°/√hr,1σ |
| Vibrationsuntersuchung: | 20~2000 Hz, 6,06 g | Bandbreite: | > 200 Hz |
| Gewicht: | ≤ 1200 g | Abmessungen: | 60 mm × 60 mm × 28 mm |
| Hervorheben: | Glasfaser-Gyroskop der Navigationsstufe,Gyroskop für die Präzisionsnavigation |
||

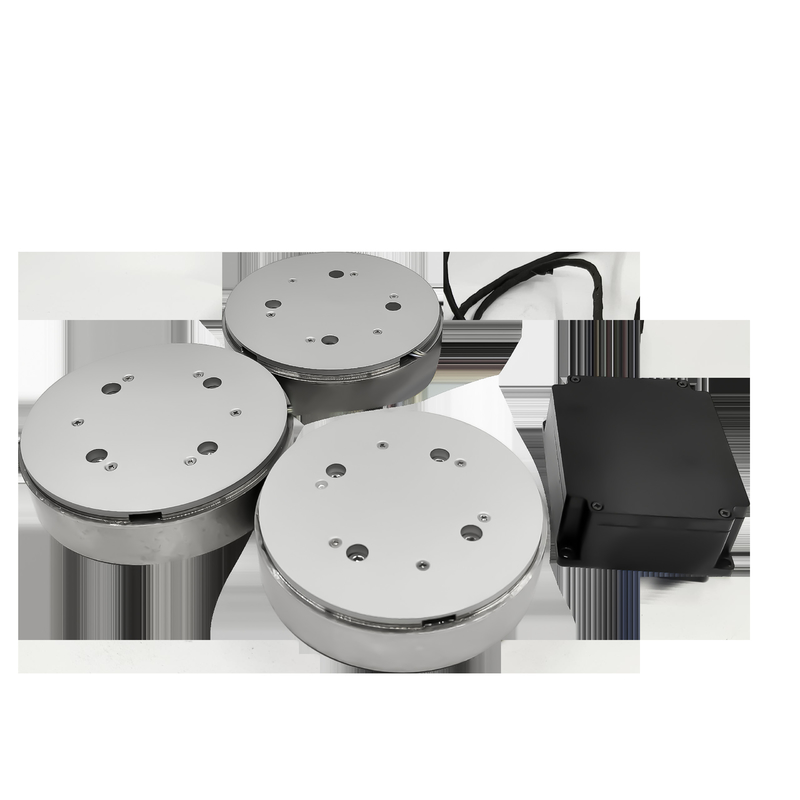

Navigationsgrad TDFG98T Glasfaser-Gyroskop
1 Einleitung
Das Glasfasergyroskop (FOG) fungiert als Winkelgeschwindigkeitssensor, der den optischen Sagnac-Effekt nutzt.Die interne fortschrittliche, volldigitale Schlussschlusskontrollarchitektur ermöglicht die Echtzeitübertragung von Trägerwinkelgeschwindigkeitsdaten über serielle Kommunikationsschnittstellen.In Trägheitsnavigationssystemen dienen drei orthogonale, hochpräzise FOG mit nur einer Achse oder eine einzige integrierte, dreiachsige FOG-Konfiguration als Kernempfindungskomponenten.Ermittlung der Winkelgeschwindigkeitsparameter von sich bewegenden Plattformen entlang drei gegenseitig senkrechten Achsen im Bezug auf den Trägheitsraum .
2Anwendung
Es eignet sich für Trägheitsnavigationsgeräte und Einstellungsreferenzgeräte in den Bereichen Lenkwaffen, Flugzeuge, Fahrzeuge, Schiffe, Unterwasserfahrzeuge,Orbitaldetektion und Mittel- und Hochleistungsindustrie.
3Eigenschaften
Hohe Zuverlässigkeit und lange Lebensdauer
Niedriger Lärm, geringer Stromverbrauch, geringe Kosten;
Extrem kurze Anlaufzeiten und digitale Ausgänge für eine einfache Integration in digitale Schaltungen.
"Technologie" für die "Herstellung" oder "Produktion" von Geräten oder Geräten, die in der Kategorie "Technologie" oder "Technologie" genannt werden.
Hohe Präzision, bessere Stabilität, flexible Konstruktion;
4 Hauptparameter
|
Dynamischer Bereich |
≥± 400°/s |
|
Verzerrungen |
< 1°/h |
|
Genauigkeit(100Sekunde) |
00,005°/h bis 0,003°/h |
|
ARW(Winkler-Zufallswanderung |
<0.0008°/√hr,1σ |
|
Vibrationsuntersuchung |
20 bis 2000 Hz,60,06 g |
|
Bandbreite |
>200 Hz |
|
Zeit einschalten. |
Zehner |
|
Ausgangssignalformat |
RS-422 |
|
Aufbauend auf dem Selbsttest |
- Ich weiß nicht. |
|
Ausgangssignal-Aktualisierungsrate |
500 Hz bis 4000 Hz |
|
Ausgangssignal-Boudrate |
230400 bis 921600 Bps |
|
Betriebstemperatur |
- Vierzig.°C ~ + 70°C |
|
Lagertemperatur |
- 55.°C ~ + 85°C |
|
Stromversorgung |
5V |
|
Steckverbinder (9 Stifte) |
J30JZ/XN9TJCAL01 |
|
Stromverbrauch |
≤ 4,5 W |
|
MTBF (pro MIL-HDBK-217-F) |
> 100000 Stunden |
|
Gewicht |
≤ 1200 g |
|
Abmessungen |
Φ98 mm × 26 mm |
|
60 mm × 60 mm × 28 mm |
