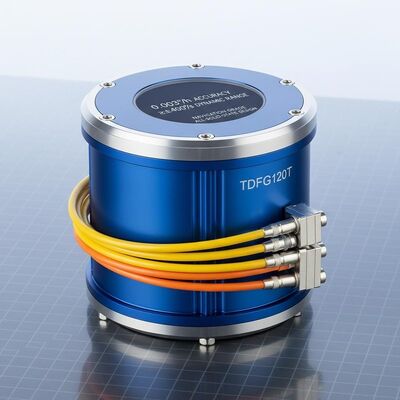

Qualität Navigationsgrad TDFG120T Glasfaser-Gyroskop mit 0,003°/h Genauigkeit und ≥±400°/s Dynamischem Bereich bei Vollkörperkonstruktion usine

Navigationsgrad TDFG120T Glasfaser-Gyroskop mit 0,003°/h Genauigkeit und ≥±400°/s Dynamischem Bereich bei Vollkörperkonstruktion

Name: Navigationsgrad TDFG120T Glasfaser-Gyroskop mit 0,003°/h Genauigkeit und ≥±400°/s Dynamischem Bereich bei Vollkörperkonstruktion
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDFG120T

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Produktübersicht

TDFG120T FOG in Navigationsqualität mit einer Genauigkeit von 0,003°/h, einem Bereich von ±400°/s und MIL-HDBK-217-F-Zuverlässigkeit. Das All-Solid-State-Design sorgt für sofortigen Start, geringen Stromverbrauch und robuste Leistung in extremen Umgebungen (-40℃ bis +70℃).

Produktanpassungsattribute

Hervorheben

Fortgeschrittenes Nebelfaser-Gyroskop

,

Gyroskop für die fortgeschrittene Navigation mit Glasfaser

,

Hochgenaue Glasfaser-Gyroskop

Dynamikbereich:

≥±400°/s

Verzerrungen:

< 1°/h

Genauigkeit ((100 Sekunden):

00,003°/h bis 0,001°/h

ARW(Winkelwinkelweise Bewegung:

< 0,0006°/√hr,1σ

Vibrationsscreening:

20 ~ 500 Hz, 3,2 g

Bandbreite:

> 200 Hz

Gewicht:

≤1500g

Abmessungen:

60 mm × 60 mm × 28 mm

Produktbeschreibung

Gyroskop mit Glasfaser für fortgeschrittene Navigation

Hochpräzise Glasfasergyroskop mit einer Genauigkeit von 0,003°/h für anspruchsvolle Navigationsanwendungen

Produktübersicht

Das Glasfaser-Gyroskop TDFG120T arbeitet mit dem optischen Sagnac-Effekt und verfügt über eine leistungsstarke, volldigitale Schlussschlusserkennungstechnologie. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

Anwendungen

geeignet für Trägheitsnavigations- und Haltungsreferenzsysteme in mehreren Bereichen, einschließlich geführter Munition, Flugzeugen, Landfahrzeugen, Schiffen/U-Booten, Orbitaldetektionsplattformen,und mittlere bis hohe industrielle Anwendungen.

Wesentliche Merkmale

Konstruktion im festen Zustand ohne bewegliche Teile
Sehr kurze Anlaufzeiten mit digitalen Ausgängen
Hohe Präzision mit überlegener Stabilität und flexiblem Design
Hohe Zuverlässigkeit und lange Lebensdauer
Geräuscharm, geringer Stromverbrauch und kostengünstiger Betrieb

Technische Spezifikation

Dynamischer Bereich	≥ ± 400°/s
Vorgehensweise	< 1°/h
Genauigkeit (100 Sekunden)	00,003°/h ~ 0,001°/h
Angularer zufälliger Gang (ARW)	< 0,0006°/√hr, 1σ
Vibrationsuntersuchung	20 bis 500 Hz, 3,2 g
Bandbreite	> 200 Hz
Zeit einschalten	30er Jahre
Ausgangssignalformat	RS-422
Ausgangssignal Aktualisierungsrate	500 Hz bis 4000 Hz
Ausgangssignal-Baudrate	115200 bis 921600 Bps
Betriebstemperatur	-40 °C ~ +70 °C
Speichertemperatur	-55 °C ~ +85 °C
Stromversorgung	5V
Steckverbinder (9 Stifte)	J30JZ/XN9TJCAL01
Stromverbrauch	≤ 4,5 W
MTBF (pro MIL-HDBK-217-F)	>100.000 Stunden
Gewicht	≤ 1500 g
Abmessungen	Φ117mm24mm 60 mm60 mm*28 mm

Dieses Glasfaser-Gyroskop bietet außergewöhnliche Präzision und Zuverlässigkeit für die anspruchsvollsten Inertialmessanwendungen in den Bereichen Luft- und Raumfahrt, Verteidigung und Industrie.
