TDFG70T Glasfasergyroskop mit Dynamikbereich von ≥ ± 400°/s, Genauigkeit von 0,5°/h bis 0,2°/h und Gewicht von ≤ 500g

Name: TDFG70T Glasfasergyroskop mit Dynamikbereich von ≥ ± 400°/s, Genauigkeit von 0,5°/h bis 0,2°/h und Gewicht von ≤ 500g
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDFG70T

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

Produktübersicht

Gyroskop mit Glasfaser, Kontrollstufe TDFG70T Das Glasfasergyroskop TDFG70T ist ein fortschrittlicher Winkelgeschwindigkeitssensor, der den optischen Effekt von Sagnac mit einer volldigitalen geschlossenen Schleifarchitektur nutzt.Dieses leistungsstarke Gyroskop liefert Echtzeit-Winkelgeschwindigkei...

Produktanpassungsattribute

Hervorheben

Gyroskop mit Glasfaser der Kontrollstufe

,

Präzisionsmessungen Glasfaser-Gyroskop

Dynamikbereich:

≥±400°/s

Genauigkeit ((10 Sekunden):

00,5°/h bis 0,2°/h

Verzerrungen:

< 1°/h

Vibrationsscreening:

20 ~ 2000 Hz, 6,06 g

ARW(Winkelwinkelweise Bewegung:

< 0,02°/√hr,1σ

Bandbreite:

> 200 Hz

Gewicht:

≤500 g

Abmessungen:

70 mm × 70 mm × 53 mm

Produktbeschreibung

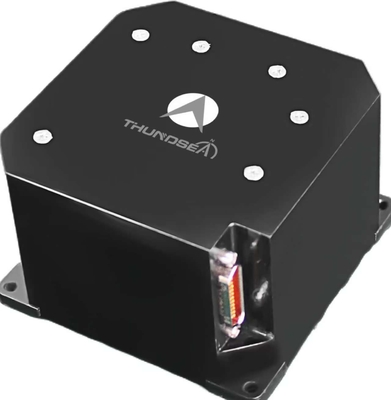

Gyroskop mit Glasfaser, Kontrollstufe TDFG70T

Das Glasfasergyroskop TDFG70T ist ein fortschrittlicher Winkelgeschwindigkeitssensor, der den optischen Effekt von Sagnac mit einer volldigitalen geschlossenen Schleifarchitektur nutzt.Dieses leistungsstarke Gyroskop liefert Echtzeit-Winkelgeschwindigkeitsmessungen bei Probenahmenraten von mehr als 4 kHz über serielle Kommunikation.

Produktkonfigurationen

Erhältlich in Ein-Achsen-, Doppel-Achsen- und Dreiachsenkonfigurationen. Mehrachsen-Geräte verfügen über gemeinsame Lichtquellen und Signalverarbeitungsschaltungen für die gleichzeitige Messung über orthogonale Achsen,Sicherstellung einer synchronisierten Bewegungsverfolgung für hochdynamische Anwendungen.

Anwendungen

Ideal für Stabilisierungs- und Steuerungssysteme in geführten Waffen, Haltungssteuerungsplattformen, Torpedos, taktischen Raketen und mittel- bis hochwertigen industriellen Geräten, die eine präzise Bewegungsanalyse benötigen.

Wesentliche Merkmale

Geräuscharm, geringer Stromverbrauch und kostengünstiger Betrieb
Instant-on-Fähigkeit mit digitaler Ausgabe für die Computerintegration
Konstruktion im festen Zustand ohne bewegliche Teile für eine höhere Zuverlässigkeit
Kompakte Größe, leichte Konstruktion und flexible Gestaltungsmöglichkeiten
Hohe Zuverlässigkeit und längere Betriebsdauer

Technische Spezifikation

Leistungsparameter	Spezifikation
Dynamischer Bereich	≥ ± 400°/s
Vorgehensweise	< 1°/h
Genauigkeit (10 Sekunden)	0.5°/h ~ 0,2°/h
Angularer zufälliger Gang (ARW)	< 0,02°/√hr, 1σ
Vibrationsuntersuchung	20 bis 2000 Hz, 6,06 g
Bandbreite	> 200 Hz
Zeit einschalten	Zehner
Ausgangssignalformat	RS-422
Ausgangssignal Aktualisierungsrate	500 Hz bis 2000 Hz
Ausgangssignal-Baudrate	230400bps ~ 921600bps
Betriebstemperatur	-40 °C ~ +70 °C
Speichertemperatur	-55 °C ~ +85 °C
Stromversorgung	5V
Verbindungsstück	J30J-9ZKP
Stromverbrauch	≤ 5 W
MTBF (pro MIL-HDBK-217-F)	> 100 000 Stunden
Gewicht	≤ 500 g
Abmessungen	70 mm * 70 mm * 53 mm
