Produktdetails:
|
| Dynamikwerte: | ≥ ± 400°/s | Verzerrungen: | < 2°/h |
|---|---|---|---|
| Genauigkeit ((10 Sekunden): | 1°/h bis 0,5°/h | ARW(Winkelwinkelweise Bewegung: | < 0,04°/√hr,1σ |
| Vibrationsuntersuchung: | 20~2000 Hz, 6,06 g | Bandbreite: | > 200 Hz |
| Gewicht: | ≤ 260 g | Abmessungen: | 60 mm × 68 mm × 47 mm |
| Hervorheben: | Gyroskop mit Glasfaser der Kontrollstufe,Schwingungsscreening-Gyroskop mit Glasfaser |
||

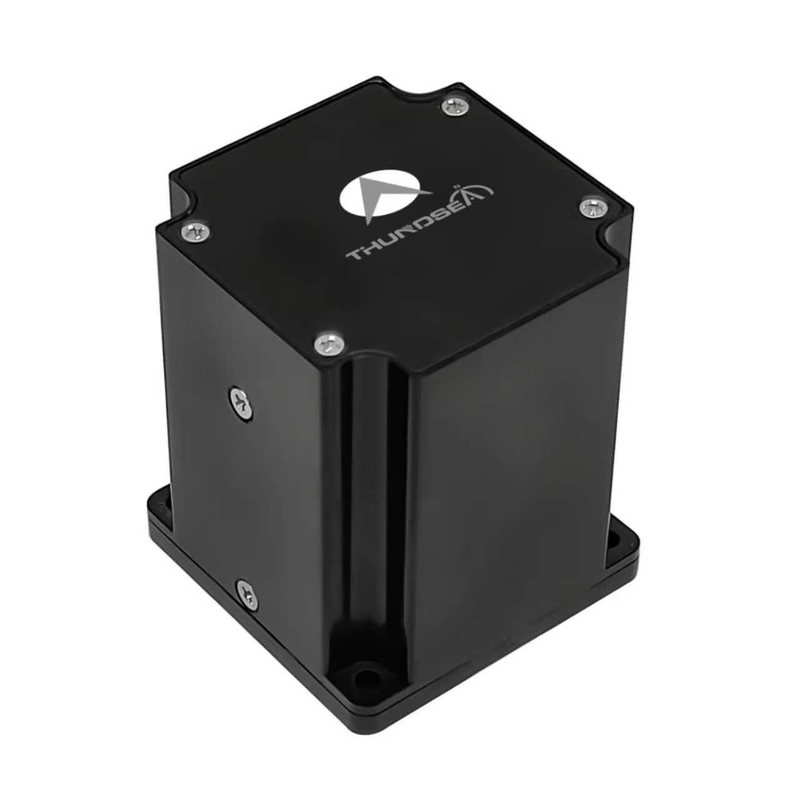

Gyroskop mit Glasfaser, Kontrollstufe TDFG60D
1 Einleitung
Ein Glasfaser-Gyroskop ist eine Art Winkelgeschwindigkeitssensor, der auf dem optischen Saganek-Effekt basiert und eine leistungsstarke, volldigitale Schlussschlusserkennungstechnologie intern verwendet.mit einer Leistung von mehr als 20 W und einer Leistung von mehr als 100 W,Diese Baureihe kann in ein- und zweiachsige Produkte undHrei- Glasfaser-Gyroskope, davon zweiachsige undHrei-Achsen-Gyroskope mit Glasfaser können die Winkelgeschwindigkeitsinformationen mehrerer orthogonaler Achsen des Trägers synchron durch die Technologie der gemeinsamen Lichtquelle und des Löschkreislaufs erfassen.
2Anwendung
Diese fortschrittliche Sensorik findet Anwendungen in Präzisionsstabilisationssystemen für gelenkte Munition, Torpedo-Navigationsplattformen, Raketenführung,und Luft- und Raumfahrt-Ausrichtungskontrollmechanismen, sowie Anforderungen an eine hochaugenaue Bewegungsmessung in industriellen Automatisierungs- und Robotiksystemen.
3Eigenschaften
"Technologie" für die "Herstellung" oder "Produktion" von Geräten oder Geräten, die in der Kategorie "Technologie" oder "Technologie" genannt werden.
Sofortige, digitale Ausgabe für eine einfache Verbindung zu einem Computer.
Niedriger Lärm, geringer Stromverbrauch, geringe Kosten;
Kleine Größe, leichtes Gewicht und flexible Konstruktion;
Hohe Zuverlässigkeit und lange Lebensdauer.
4 Hauptparameter
|
Leistung |
Dynamischer Bereich |
≥± 400°/s |
|
Verzerrungen |
<2°/h |
|
|
Genauigkeit(10 Sekunden) |
1°/h bis 0,5°/h |
|
|
ARW(Winkler-Zufallswanderung |
<00,04°/√hr, 1 σ |
|
|
Vibrationsuntersuchung |
20 bis 2000 Hz,60,06 g |
|
|
Bandbreite |
>200 Hz |
|
|
Elektrische Schnittstelle |
Zeit einschalten. |
Zehner |
|
Ausgangssignalformat |
RS-422 |
|
|
Aufbauend auf dem Selbsttest |
- Ich weiß nicht. |
|
|
Ausgangssignal-Aktualisierungsrate |
500 Hz bis 4000 Hz |
|
|
Ausgangssignal-Boudrate |
230400 bis 921600 Bps |
|
|
Betriebstemperatur |
- Vierzig.°C ~ + 70°C |
|
|
Lagertemperatur |
- 55.°C ~ + 85°C |
|
|
Spezifikationen |
Stromversorgung |
5V |
|
Verbindungsstück |
J30J-9ZKP |
|
|
PVerbrauch |
≤ 5 W |
|
|
MTBF (pro MIL-HDBK-217-F) |
>120000 Stunden |
|
|
Gewicht |
≤260 g |
|
|
Abmessungen |
60 mm × 68 mm × 47 mm |
