Qualität Control Grade TDFG50S High Performance Compact Fiber Optic Gyroscope für Präzisionsnavigation usine

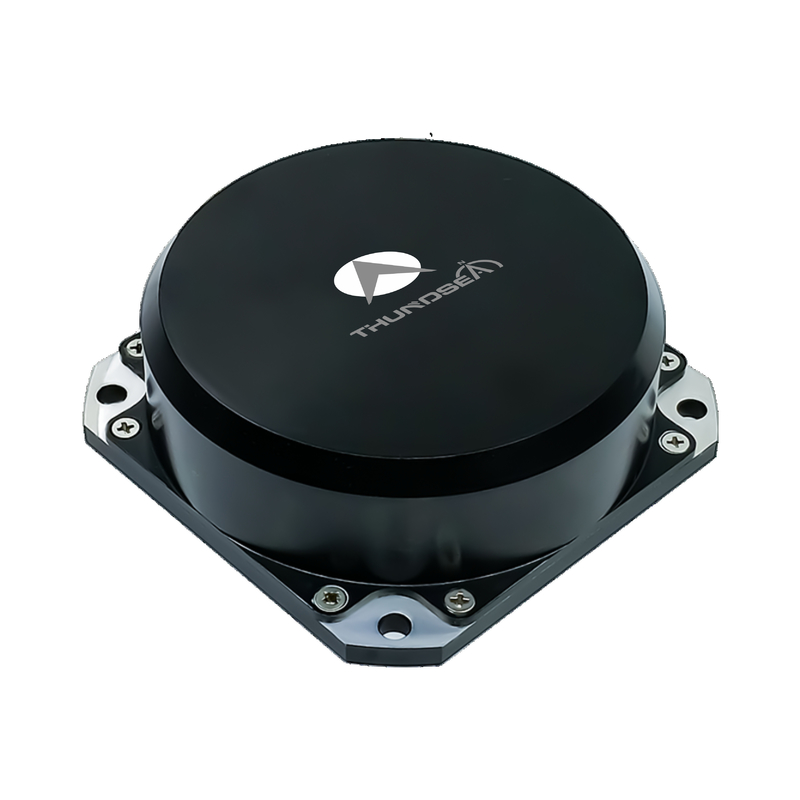

Control Grade TDFG50S High Performance Compact Fiber Optic Gyroscope für Präzisionsnavigation

Name: Control Grade TDFG50S High Performance Compact Fiber Optic Gyroscope für Präzisionsnavigation
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: TDFG50S

Herkunftsort: China

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: 30 Sätze pro Monat

Lieferzeit: 15 Tage

Standardverpackung: Karton

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Produktübersicht

Control Grade TDFG50S FOG: Hochleistungs-Glasfasergyroskop mit ±400°/s-Bereich, <2°/h Bias-Stabilität und 0,03°/√hr ARW. Kompaktes 50-mm-Design, All-Solid-State-Konstruktion und MIL-HDBK-217F-Zuverlässigkeit (>150.000 Stunden MTBF). Ideal für Raketenlenkung, Stabilisierung und industrielle Kontrollsysteme.

Produktanpassungsattribute

Hervorheben

Gyroskop mit Glasfaser der Kontrollstufe

,

Hochleistungsfaseroptisches Gyroskop

Dynamikbereich:

≥±400°/s

Verzerrungen:

< 2°/h

Genauigkeit ((10 Sekunden):

00,5°/h bis 0,2°/h

ARW(Winkelwinkelweise Bewegung:

< 0,03°/√hr,1σ

Vibrationsscreening:

20 ~ 2000 Hz, 6,06 g

Bandbreite:

> 200 Hz

Gewicht:

≤ 160 g

Abmessungen:

50 mm × 50 mm × 30 mm

Produktbeschreibung

Gyroskop mit Glasfaser, Kontrollstufe TDFG50S

Das Glasfasergyroskop TDFG50S ist ein leistungsstarker Winkelgeschwindigkeitssensor, der eine fortschrittliche, volldigitale Schließschleif-Detektionstechnologie verwendet.Dieses Gerät für die Steuerung liefert Echtzeit-Winkelgeschwindigkeitsdaten mit Geschwindigkeiten von mehr als 4 kHz über eine serielle Schnittstelle.

Produktübersicht

Basierend auf dem optischen Sagnac-Effekt umfasst diese Faseroptik-Gyroskop-Serie eine Einsachse, eine Zweiachse und eine Dreiachse-Konfiguration.Multi-Achs-Varianten verwenden gemeinsame Lichtquelle und Löschschaltungstechnologie, um die Winkelgeschwindigkeit über mehrere orthogonale Achsen synchron zu erkennen.

Anwendungen

Ideal für Stabilisierungs- und Steuerungssysteme in geführten Waffen, Haltungssteuerungsplattformen, Torpedos, taktischen Raketen und mittel- bis hochwertigen industriellen Geräten, die eine präzise Bewegungsanalyse benötigen.

Wesentliche Merkmale

Kompaktes Design mit geringem Fußabdruck und leichter Konstruktion
Vollfeste Architektur ohne bewegliche Teile für eine höhere Zuverlässigkeit
Instant-on-Fähigkeit mit digitaler Ausgabe für nahtlose Computerintegration
Geräuscharmer Betrieb mit minimalem Stromverbrauch
Kostenwirksame Lösung mit längerer Betriebsdauer

Technische Spezifikation

Leistungsparameter	Spezifikation
Dynamischer Bereich	≥ ± 400°/s
Vorgehensweise	< 2°/h
Genauigkeit (10 Sekunden)	0.5°/h ~ 0,2°/h
Angularer zufälliger Gang (ARW)	< 0,03°/√hr, 1σ
Vibrationsuntersuchung	20 bis 2000 Hz, 6,06 g
Bandbreite	> 200 Hz
Zeit einschalten	Zehner
Ausgangssignalformat	RS-422
Ausgangssignal Aktualisierungsrate	500 Hz bis 4000 Hz
Ausgangssignal-Baudrate	115200 bis 921600 Bps
Betriebstemperatur	-40 °C ~ +70 °C
Speichertemperatur	-55 °C ~ +85 °C
Stromversorgung	5V
Verbindungsstück	J30J-15TJL
Stromverbrauch	≤ 3 W
MTBF (MIL-HDBK-217-F)	> 150.000 Stunden
Gewicht	≤ 160 g
Abmessungen	50 mm * 50 mm * 30 mm

Schlagworte

3-Achsen-Inertialgyroskop

Digitales Einachsen-Gyroskop

Optischer Kreisel
