Qualität Modell FG-1200-A/B Hochleistungs-FOG-Inerznavigationssystem mit reichhaltigen Verbindungen und akzeptablen Eingaben usine

Modell FG-1200-A/B Hochleistungs-FOG-Inerznavigationssystem mit reichhaltigen Verbindungen und akzeptablen Eingaben

Name: Modell FG-1200-A/B Hochleistungs-FOG-Inerznavigationssystem mit reichhaltigen Verbindungen und akzeptablen Eingaben
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-1200-A/B
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: NAVI OPTICS

Modellnummer: FG-1200-A/B

Herkunftsort: Qingdao

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: Satz 30 pro Monat

Lieferzeit: 15 TAGE

Zahlungsbedingungen: L/C,T/T

Standardverpackung: Karton-Kasten

FG-1200-AB.pdf

PDF

Produktübersicht

Leistungsstarkes FOG INS mit einer Kursgenauigkeit von ≤0,05°, GPS-Integration und umfangreichen I/O-Anschlüssen. Verfügt über AHRS+INS in einer Einheit, Haltbarkeit auf Militärniveau und unterstützt Marineschiffe, ROVs und UAVs.

Produktanpassungsattribute

Hervorheben

5 cm-Trägheitsmesseinheit

,

5 cm Trägheitsbezugssystem

,

5 cm Trägheitslenksystem

Lassen Sie ein Leerzeichen:

A@B

Ohne Hilfe:

≤0,05 Grad bei ≤0,02 Grad

Mit Hilfe:

≤0,02 Grad bei ≤0,01 Grad

Trägheit ohne Hilfe:

≤1nm/2h@≤1nm/8h

Mit GPS:

≤2m@≤2m

Geschwindigkeitsprotokoll:

≤1nm/4h@≤1nm/12h

Elektromagtisches Protokoll:

≤1,5 nm/4h@≤1,5nm/12h

Odmeter:

≤0,5‰D@≤0,25‰D

Datenverfügbarkeit:

8 Minuten @ 8 Minuten

Volle Aufmerksamkeit:

25 Minuten@25 Minuten

Heave＆Surge (RMS):

5 cm oder 5 %@2,5 cm oder 2,5 %

Produktbeschreibung

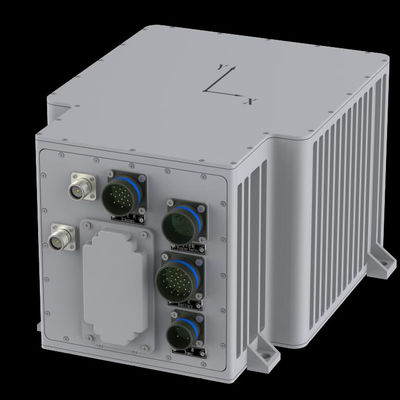

Modell FG-1200-A/B Hochleistungs-FOG Trägheitsnavigationssystem

Das FG-1200 Glasfaser-Inerzialschifffahrtssystem ist eine mittelgenaue Trägheitsmessvorrichtung mit hoher Leistungsfähigkeit und Kosteneffizienz.Mit Hilfe eines interferometrischen Glasfaser-Gyroskops Modell 120 und eines flexiblen Quarzbeschleunigers als TrägheitssensorenDieses System liefert in Echtzeit hochpräzise dreidimensionale Haltungswinkel, Trägerwinkelgeschwindigkeiten und sofortige Verschiebungsdaten.

Systemübersicht

Dieses fortschrittliche Navigationssystem liefert wahre Messungen von Nordwinkel, Winkel, Rollwinkel, Azimutgeschwindigkeit, horizontale Geschwindigkeit, vertikale Geschwindigkeit, Heben, Wellen und Schaukeln.Es bietet auch mittlere Präzision Positionsinformation ohne Bedarf an externen SensorenDie FG-1200 gewährleistet die Systemgenauigkeit durch hochpräzise Fehlerkalibrierung und umfassende Temperaturkompensationstechnologie.Optimierung des Schwingungsmodus, Dichtungsdesign und strenge Fertigungsprozesse, bietet es eine außergewöhnliche Anpassungsfähigkeit an die Umwelt.

Wesentliche Merkmale

Hochleistungsfaseroptisches Gyroskop (FOG)
Gefechtsbewährte Zuverlässigkeit
AHRS+INS in eine Einheit integriert
Selbstgerichtet gegen Störungen während der Bewegung
Reichhaltige Verbindungsmöglichkeiten: GPS/GNSS/Speed LOG DVL/USBL
Flexible Annahme von Eingaben
Konfigurierbare Navigationsmodi: INS/Integrierte Navigation
Kompatibel mit allen Trägertypen

Anwendungen

Schiffe der Marine
ROV- und UAV-Systeme
Landarmee-Ausrichtung und Zielen
Verschiedene Plattforminstallationen

Technische Spezifikation

Parameter	FG1200-A	FG1200-B
Rubrik (RMS) - ohne Beihilfe	≤ 0,05°	≤ 0,01°
Rubrik (RMS) - Mit Unterstützung	≤ 0,02°	≤ 0,008°
Roll & Pitch - ohne Hilfe	≤ 0,05°	≤ 0,01°
Roll & Pitch - mit Hilfe	≤ 0,02°	≤ 0,008°
Position (CEP) - Trägheit ohne Beihilfe	≤ 2 nm/1h	≤ 1 nm/1h
Position (CEP) - mit GPS	≤ 2 m	≤ 2 m
Geschwindigkeitsprotokoll	≤ 1 nm/1h	≤ 2 nm/4 h
Elektromagnetischer Log	≤ 1,5 nm/1h	≤ 3 nm/4 h
Odometer	≤ 0,5%D	≤ 0,3%D
Zeiteinstellung - Datenverfügbarkeit	10 Minuten.	10 Minuten.
Zeit festlegen - eine vollständige Einstellung	30 Minuten.	60 Minuten
Erhöhung und Überspannung (RMS)	5 cm oder 5%	20,5 cm oder 2,5%

Elektrische Spezifikationen

Stromversorgung: 24VDC (18-36VDC), < 20W
Schnittstelle: RS422/232*8, Ethernet, CAN*2, PPS*2, Impuls, maximale Leistung 1000Hz

Spezifikationen

Abmessungen: 257*199*162 mm (L*W*H)
Gewicht: ≤ 7,2 kg

Messbereich

Geschwindigkeit: ±200°/s
Beschleunigung: ±15 g

Umweltspezifikationen

Betriebstemperatur: -40°C bis +60°C
Lagertemperatur: -55°C bis +80°C
Schwingung: 0,04 g2/Hz @ 20-2000 Hz
Stoßschlag bei Arbeitszustand: 30 g@ms
