Qualität Militärische Qualität 0,5 °/h Bias Drift Einsachsig-Gyroskop mit ±500°/s Reichweite Glasfaser-Gyroskop usine

Militärische Qualität 0,5 °/h Bias Drift Einsachsig-Gyroskop mit ±500°/s Reichweite Glasfaser-Gyroskop

Name: Militärische Qualität 0,5 °/h Bias Drift Einsachsig-Gyroskop mit ±500°/s Reichweite Glasfaser-Gyroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: XB120/F50
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: Navioptics

Modellnummer: XB120/F50

Herkunftsort: CHINA

Zertifizierung: CCS

Mindestbestellmenge: Ein Satz

Lieferfähigkeit: Satz 30 pro Monat

Lieferzeit: 15 TAGE

Standardverpackung: Karton-Kasten

Produktübersicht

F50-Glasfasergyroskop in Militärqualität mit 0,5°/h Bias-Drift, ±500°/s-Bereich und 200 Hz Bandbreite. Kompaktes 50×50×35-mm-Design, Betrieb bei -40 °C bis 60 °C. Zertifizierte Leistung mit geringem Stromverbrauch unter 5 W.

Produktanpassungsattribute

Hervorheben

0.5 °/Hr solid state gyroscope

,

5 °-/Hrfestzustandgyroskop

,

Einzelnes Achsenbootsgyroskop

320 x 240 Pixel, 8-Zoll-TFT 800 x 600 PIX, 3,5-Zoll-TFT-LCD, 3,5-Zoll-TFT-Display, 3,5-Zoll-TFT-LCD

Produktbeschreibung

0.5 °/Hr Bias Drift Einsachsige Gyrostation

Modell XB120/F50 Hochgenauigkeits-Gyroskop mit einer Achse aus Glasfaser

Das Glasfasergyroskop des Typs F50 ist ein einsachsiges Glasfasergyroskop mit niedriger Präzision militärischer Qualität, hergestellt vom Institut für Photoelektrische Technologie,Universität für Luft- und Raumfahrt in Peking, mit 0,05°/h Verzerrungsdrift.

Hauptergebnisindikatoren

Parameter	Spezifikation	Prüfbedingungen
Bias-Drift im gesamten Temperaturbereich (-40 °C bis 60 °C)	< 0,5°/h (1σ)	2 Stunden kontinuierlicher Test, 10 Sekunden reibungsloses Ergebnis
Bias-Drift-Wiederholbarkeit im gesamten Temperaturbereich (-40 °C bis 60 °C)	< 0,5°/h (1σ)	Ergebnisse der Berechnung von sechs Prüfdaten
Zufälliger Spaziergang	< 0,05°/√hr
Skalierungsfaktor Nichtlinearität im vollen Temperaturbereich (-40 °C bis 60 °C)	< 200 ppm (1σ)
Skalafaktor Wiederholbarkeit im gesamten Temperaturbereich (-40 °C bis 60 °C)	< 200 ppm (1σ)	Ergebnisse der Berechnung von drei Prüfdaten
Bereich der gemessenen Winkelgeschwindigkeit	± 500°/s	Nach Bedarf angepasst
Bandbreite	≥ 200 Hz	Die interne Bandbreite des geschlossenen Schleifens ist größer als 2K, und die Aktualisierungsrate der Ausgabedaten bestimmt die Bandbreite des Gyroskops
Betriebstemperatur	-40°C bis 60°C
Lagertemperatur	-50°C bis 70°C
Vibrationen	4.2g, 20 Hz bis 1000 Hz	Schwingungen ohne Resonanz

Definition der mechanischen Schnittstelle

Abmessungen und Gewichte

Parameter	Spezifikation
Umrissgröße	50 mm * 50 mm * 35 mm
Gewicht	≤ 120 g
Montageöffnungsabstand	41 mm * 41 mm
Schrauben für die Montage	φ3.4
Genauigkeit der Montageoberfläche	Fläche 0,01 mm

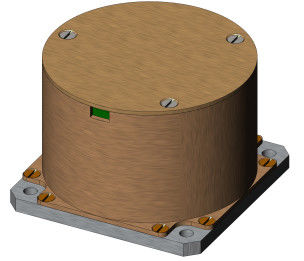

Militärische Qualität 0,5 °/h Bias Drift Einsachsig-Gyroskop mit ±500°/s Reichweite Glasfaser-Gyroskop 0

Energiebedarf

Das Glasfaser-Gyroskop XB120/F50 wird mit einer Gleichspannung von +5 V versorgt.

Parameter	Spezifikation	Anmerkungen
Stromversorgung von +5V	5W	Der maximale Impulsstrom liegt bei 2A.
-5V Stromversorgung	3W
Leistungsgenauigkeit	± 5%
Energiewelle	20 mV Vpp
Leistungsaufnahme des Gyroskops bei Raumtemperatur	< 2 W
Volltemperatur Stromverbrauch des Gyroskops	< 5 W	-40°C bis 60°C

Schnittstellendefinition und Kommunikationsprotokoll

Die äußere Schnittstelle des Gyroskops setzt den Lead-Out-Modus ein.12, einzelner Punkt und einzelne Linie, Länge nicht weniger als 150 mm, ist die Bleidefinition nach Farbe zu unterscheiden.

Verkabelungstisch

Elektrische Eigenschaften	Bleifarbe	Spezifikation für Blei
T+	grün	AF-250A-7*0.12
Ich...	Violett	AF-250A-7*0.12
-5V	Gelb	AF-250A-7*0.12
GND	schwarz	AF-250A-7*0.12
+5V	Rot	AF-250A-7*0.12

Militärische Qualität 0,5 °/h Bias Drift Einsachsig-Gyroskop mit ±500°/s Reichweite Glasfaser-Gyroskop 1

Militärische Qualität 0,5 °/h Bias Drift Einsachsig-Gyroskop mit ±500°/s Reichweite Glasfaser-Gyroskop 2

Militärische Qualität 0,5 °/h Bias Drift Einsachsig-Gyroskop mit ±500°/s Reichweite Glasfaser-Gyroskop 3
