Qualität Hochgenaue dreiachsige Glasfasergyroskop mit 0,5 °/h Bias Drift und kompakter Konstruktion usine

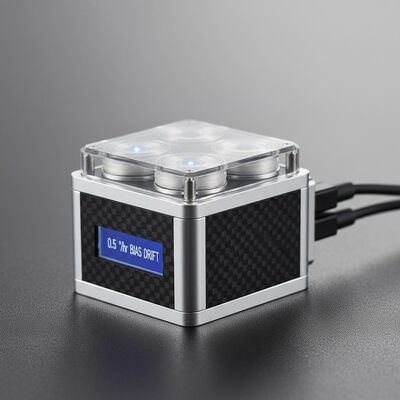

Hochgenaue dreiachsige Glasfasergyroskop mit 0,5 °/h Bias Drift und kompakter Konstruktion

Name: Hochgenaue dreiachsige Glasfasergyroskop mit 0,5 °/h Bias Drift und kompakter Konstruktion
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F3X50B
Price: 10,250.00 USD
Availability: InStock

Wesentliche Eigenschaften

Markenbezeichnung: THUNDSEA

Modellnummer: F3X50B

Herkunftsort: CHINA

Zertifizierung: CCS

Produktübersicht

Hochpräzises dreiachsiges faseroptisches Gyroskop mit 0,5°/h Bias-Drift, ±500°/s-Bereich und ≤0,1°/√h Random Walk. Kompaktes Design (Φ79,5 mm), robuste Konstruktion und RS422-Schnittstelle für präzise Inertialmessungen in anspruchsvollen Anwendungen.

Produktanpassungsattribute

Hervorheben

Dreiachsiges optisches Gyroskop

,

mechanisches elektronisches Gyroskop

,

digitales Festkörpergyroskop

Ziehrohr:

Fernglas

Produktbeschreibung

F3X50B Dreiachsige Glasfasergyroskop

Hochgenaue dreiachsige Glasfaser-Gyroskop mit 0,5°/h Verzerrungsverschiebung für Präzisions-Tätigkeitsmessungen.

Arbeitsprinzip

Dieser Trägheitswinkelfrequenzsensor arbeitet nach dem Sagnac-Effektprinzip und misst die Bewegung der Trägerwinkelfrequenz um die empfindliche Achse des Sensors.Das System verwendet eine Glasfaserspule als Winkelgeschwindigkeitsempfindliche Einheit mit geschlossenem Schleife-Erkennungsschaltkreis.

Zwei gegenläufige Laserstrahlen erfahren aufgrund der Rotation differenzielle Phasenverschiebungen, die durch Interferometrie gemessen werden, um die Winkelgeschwindigkeit in messbare Interferenzmuster zu übersetzen.Die Stärke des Sagnac-Effekts wird durch die Anzahl der Drehungen in der Glasfaserspule verstärkt.

Produktkonfiguration

Optische Komponenten:Lichtquelle, Kupplung, Y-Modulator, Faserspule, Detektor
Schaltkreisbauteile:Prozessorplatte, Lichtquellenplatte, Vorverstärker
Strukturkomponenten:Karosserie, Abdeckung und Montage

Spezifikationen

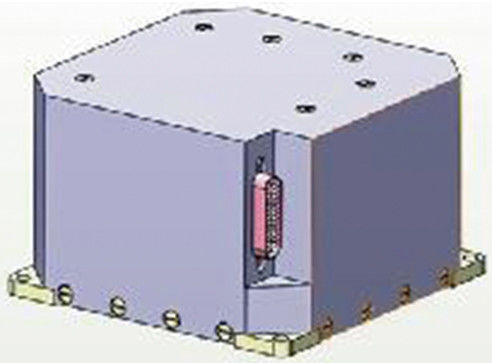

Abmessungen:Φ ((79,5 ± 0,1) mm * (79,5 ± 0,1) mm * (49,8 ± 0,1) mm

Größe der Montage:(73,0 ± 0,1) mm * (73,0 ± 0,1) mm

Gewicht:500 g ± 30 g

Hochgenaue dreiachsige Glasfasergyroskop mit 0,5 °/h Bias Drift und kompakter Konstruktion 0

Leistungsspezifikationen

Parameter	Spezifikation	Anmerkungen
Bereich (°/s)	± 500
Skalafaktor Nichtlinearität (ppm)	≤ 50	Feste Temperatur
Wiederholbarkeit des Skalenfaktors (ppm)	≤ 100	Feste Temperatur
Startzeit (n)	≤ 2
Standbyzeit (n)	≤ 30
Bias-Drift (10s,1σ,°/h)	≤ 05	Feste Temperatur
Wiederholbarkeit der Bias-Drift (1σ,°/h)	≤ 05
Bias-Drift (10s,1σ,°/h)	≤ 1	Volltemperatur
Zufälliger Gang (°/√h)	≤ 01
Eintrittsschacht (′)	≤ 20	Voller Temperaturbereich
Grenzwerte (°/h)	≤ 05
Entschließung	≤ 05
Magnetische Befangenheitsempfindlichkeit (°/h/GS)	< 05
Bandbreite (Hz)	≥ 200	Designsicherung
Ausgangsverzögerungszeit (μs)	≤ 1000

Elektrische Spezifikationen

Stromversorgung:+5V ± 5%

Ripple (RMS):≤ 50 mV

Strom:> 3,00A (Anlauf), > 1,00A (Arbeitszeit)

Stromverbrauch:< 5W (Arbeitszeit bei Raumtemperatur), < 8W (Volltemperatur), ≤ 10W (Anlaufzeit)

Mechanische Schnittstelle

Vier M3-Schrauben an der Montageseite für eine sichere Montage.

Schnittstelle für elektrische Verbindungen

Modell J30J-25ZKP3 Steckverbinder:

Seriennummer	Signal	Kontaktnummer	Funktion
1	+5V	1,2	Gyroskop-Stromversorgung
2	GND	3,15	Boden
3	TX+	10,22	RS422 TX
4	TX-	11,23	RS422 TX
5	Träger	12,24	RS422 RX
6	- Ich weiß.	13,25	RS422 RX

Hochgenaue dreiachsige Glasfasergyroskop mit 0,5 °/h Bias Drift und kompakter Konstruktion 1

Hochgenaue dreiachsige Glasfasergyroskop mit 0,5 °/h Bias Drift und kompakter Konstruktion 2

Hochgenaue dreiachsige Glasfasergyroskop mit 0,5 °/h Bias Drift und kompakter Konstruktion 3
